Hochpräzise automatische Wälzfräsmaschine Y3180E

Hochpräzise automatische Wälzfräsmaschine Y3180E

Die Wälzfräsmaschine verfügt über ein robustes Gusseisenbett zur Vibrationsdämpfung und gewährleistet dauerhaft hohe Präzision. Dank der stabilen Spindelkonstruktion und des präzisen Getriebesystems wird eine gleichbleibende Bearbeitungsgenauigkeit sowohl bei Klein- als auch bei Großserien sichergestellt. Mechanische Modelle zeichnen sich durch einfache Bedienung und geringe Wartungskosten aus, während CNC-Modelle automatische Zuführung, Wälzfräserwechsel sowie Trocken- und Nassbearbeitung unterstützen.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Farbe :
Optional
Verschiffungshafen :
Shanghai
Lieferzeit :
30
Gewicht :
5500kg

Jetzt anfragen

Y3180E Wälzfräsmaschine

Unsere Wälzfräsmaschine ist als konventionelle mechanische und CNC-automatische Ausführung erhältlich. Sie fertigt Stirnräder, Schrägverzahnungen und Schneckenräder präzise und zuverlässig. Der robuste Gusseisenkörper garantiert eine hohe Schnittstabilität und lange Lebensdauer. Geeignet für kleine Werkstätten und die Serienfertigung von Zahnrädern. Direkt vom Hersteller, schnelle Lieferung und individuell anpassbare technische Parameter. Kontaktieren Sie uns für unseren Katalog und unser bestes Angebot.

Spezifikation


Spezifikation	Y3180E	Einheit
Maximaler Werkstückdurchmesser	Mit Hilfssäule: 550	mm
Maximaler Werkstückdurchmesser	Ohne Hilfsspalte: 800	mm
Max. Modul	10	mm
Maximale Bearbeitungsbreite	300	mm
Mindestanzahl der Werkstückzähne	Z: 6 K: Anzahl der Gewindegänge am Hobel	mm
Maximaler vertikaler Verfahrweg des Kochfeldschlittens	350	mm
Maximaler Schwenkwinkel der Kochfeldauszüge	240°	°
Abstand von der Fräsachse zur Arbeitstischoberfläche	Max.: 585	mm
Abstand von der Fräsachse zur Arbeitstischoberfläche	Min.: 235	mm
Spindelkonus	Morse Nr. 5
Zulässige Größe für die Kochfeldmontage	Maximaler Durchmesser: 180	mm
Zulässige Größe für die Kochfeldmontage	Maximale Länge: 180	mm
Maximaler axialer Verfahrweg des Fräsers	50	mm
Hobelwellendurchmesser	22, 27, 32, 40	mm
Mittenabstand zwischen Fräsachse und Werkstückspindel	Max.: 550	mm
Mittenabstand zwischen Fräsachse und Werkstückspindel	Mindestanzahl: 50	mm
Hydraulische Schnellverstellung des Arbeitstisches	50	mm
Bohrungsdurchmesser des Arbeitstisches	80	mm
Werkstück-Dornsitzkegel	Morse Nr. 5
Arbeitstischdurchmesser	650	mm
Spindeldrehzahlstufen und Drehzahlbereich	8 Stufen, 40–200 U/min	r/min
Eilige Verfahrgeschwindigkeit der Hob-Gleitschiene	≤540 mm/min	mm/min
Eilganggeschwindigkeit des Arbeitstisches	≤500 mm/min	mm/min
Abstand von der Arbeitstischoberfläche zur äußeren Auflagefläche	Mindestens: 400 mm	mm
	Max.: 600 mm	mm
Axialvorschubstufen und Vorschubbereich	12 Stufen, 0,4–4 mm/r	mm/r
Hauptmotorleistung und Synchrondrehzahl	5,5 kW, 1500 U/min	r/min
Axialvorschubstufen und Vorschubbereich	12 Stufen, 0,4–4 mm/r	mm/r
Arbeitstisch mit hoher Motorleistung und Synchrongeschwindigkeit	0,55 kW, 1500 U/min	mm/min
Nettogewicht der Maschine	5500	kg
Gesamtabmessungen der Maschine	2852 × 1490 × 1870	mm

Produkteinführung

1. Schweres Gusseisenbett, hohe Stabilität, geringe Vibrationen

2. Stirnrad, Schrägverzahnung, Schnecke und Kettenrad bearbeiten

3. Mechanisches Modell: einfache Bedienung, niedrige Kosten

4. CNC-Modell: Mehrachsen-Servosteuerung, hohe Präzision

5. Unterstützt Trocken- und Nassschneiden

6. Stabile Genauigkeit für die Serienfertigung

7. Kundenspezifischer Werkstückdurchmesser und Zahnradmodul

8. Werksinspektion, einjährige Garantie

Jiangsu KINGSTON MASCHINE WERKZEUGE GROUP CO.,LTD

Die Jiangsu Kingston Machine Tools Group hat sich vor 20 Jahren in der Metallverarbeitung einen Namen gemacht. Seit der Gründung im Jahr 1998 vermarkten, verkaufen, warten und betreuen wir Metallbearbeitungsmaschinen und Fördertechnikprodukte auf dem internationalen Markt. Um unseren Kunden ein flexibleres und qualitativ hochwertigeres Maschinensortiment für höchste Ansprüche zu bieten, haben wir intensiv recherchiert und die besten Hersteller von Metallbearbeitungsmaschinen weltweit kontaktiert. Dazu gehörte auch der weltweit größte Hersteller von Wälzfräsmaschinen, CNC-Metalldrückmaschinen, Abkantpressen und Blechwalzwerken. Gemeinsam fertigten wir Maschinen nach unseren Spezifikationen unter der Marke Kingston. Unser Maschinenportfolio umfasst Wälzfräsmaschinen, CNC-Metalldrückmaschinen, hydraulische Stanzmaschinen, Abkantpressen, Scheren, Walzwerke, Profilbiegemaschinen, Stanzmaschinen, Plasma- und Laserschneidanlagen sowie Drehmaschinen.

Warum Sie sich für uns entscheiden sollten

Ausgereifte und stabile Technologie
Mit jahrelanger Erfahrung in der Fertigung von Werkzeugmaschinen und CNC-Anlagen setzen wir auf ausgereifte und stabile Prozesse – von der Konstruktion über die Auswahl der Kernkomponenten bis hin zur Endmontage. Unsere Maschinen zeichnen sich durch hohe Zuverlässigkeit, geringe Ausfallrate und präzise Fertigung aus und erfüllen somit die Anforderungen der langfristigen Dauerproduktion. Das macht uns zum bevorzugten Partner für Kunden weltweit.
Unterstützung kundenspezifischer Lösungen
Wir bieten exklusive, kundenspezifische Lösungen, die auf die Werkstückspezifikationen, die Bearbeitungstechnologie, die Produktionskapazität und die Gegebenheiten vor Ort abgestimmt sind. Dazu gehören CNC-Systeme, Verfahrwege, Geschwindigkeiten, Werkzeugwechsler, Vorrichtungen und Automatisierungsmodernisierungen. Eine Maschine, eine Lösung – für mehr Effizienz, geringere Kosten und höhere Wettbewerbsfähigkeit.
Kompletter Kundendienst
Unser professionelles Kundendienst- und Technikteam bietet weltweit Unterstützung bei Installation, Inbetriebnahme, Bedienungsschulungen und Wartung. Wir sind rund um die Uhr online erreichbar. Bei Geräteproblemen reagieren wir schnell, bieten zeitnahen technischen Support per Fernwartung und bei Bedarf Service vor Ort – für eine unterbrechungsfreie Produktion und sorgenfreie Nutzung.

Unsere Zertifizierung

Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

Fabrikvorführung

Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung

Heavy machinery Factory Exhibition cnc machine High-quality lathe

Verpackung und Versand

Sicherer und professioneller Transport, pünktliche Lieferung garantiert

Häufig gestellte Fragen

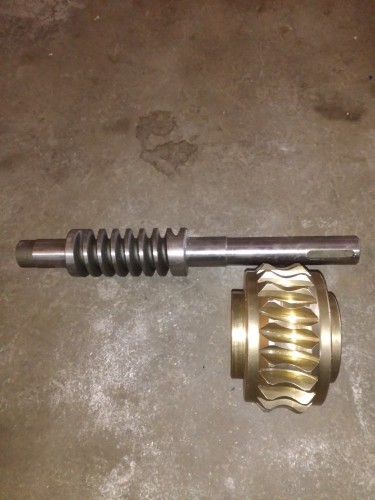

Q:Welche Arten von Zahnrädern kann diese Wälzfräsmaschine bearbeiten?
A: Sie kann Stirnräder, Schrägverzahnungen, Schneckenräder, Keilwellen, Kettenräder und andere zylindrische Zahnräder bearbeiten, die in Automobilen, Motoren, Getrieben und Maschinenteilen weit verbreitet sind.

Q: Bieten Sie sowohl mechanische als auch CNC-gesteuerte Wälzfräsmaschinen an?
A:Ja. Wir führen konventionelle mechanische Modelle wie die Y3180E sowie mehrachsige CNC-Wälzfräsmaschinen. Wir können die Maschinen entsprechend Ihren Produktionsmengen und Präzisionsanforderungen auswählen.

Q: Können die Bearbeitungsparameter der Wälzfräsmaschine angepasst werden?
A: Kundenspezifische Anpassungen sind möglich. Wir können den maximalen Werkstückdurchmesser, den Modul und den Verfahrweg anpassen sowie verschiedene Steuerungssysteme installieren, um Ihre Bearbeitungsanforderungen zu erfüllen.

Q: Wie lange ist die Garantiezeit für Ihre Wälzfräsmaschine?

A:Wir gewähren ein Jahr Garantie auf die gesamte Maschine. Die Kernkomponenten werden vor der Auslieferung sorgfältig geprüft, und wir bieten technische Beratung aus der Ferne sowie die Lieferung von Ersatzteilen an.
