YK31125E 4-Achs-CNC-Wälzfräsmaschine für Werkstücke mit großem Durchmesser

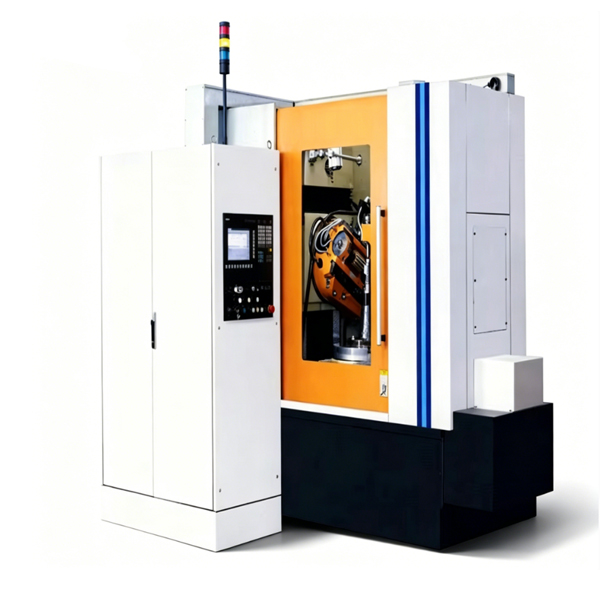

Die YD3150 ist eine 4-Achs-CNC-Wälzfräsmaschine für die flexible Zahnradfertigung. Sie bearbeitet Stirnräder, Schrägverzahnungen und Keilwellen mit einem maximalen Werkstückdurchmesser von 500 mm und einem Modul bis zu 12 mm. Die mehrachsige, koordinierte Steuerung ermöglicht die Fertigung komplexer Zahnradgeometrien mit exzellenter Oberflächengüte.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Farbe :
China
Verschiffungshafen :
Shanghai
Lieferzeit :
30
Gewicht :
18000KG

Jetzt anfragen

1. Großer Durchmesserbereich: Geeignet für Werkstücke mit einem maximalen Durchmesser von bis zu 1250 mm.

Modulkapazität 2,16 mm: Unterstützt Stahlmodule bis 16 mm für eine robuste Zahnradfertigung.

3. Thermische Stabilität: Die integrierte Flüssigkeitszirkulation gewährleistet die Temperaturstabilität auch bei längeren Betriebszeiten.

4. Hochpräziser Arbeitstisch: Ein hochwertiger Schneckengetriebeantrieb gewährleistet eine genaue Indexierung.

5. Spielfreies Vorschubsystem: Vorgespannte Kugelgewindetriebe an Linearführungen minimieren den Positionierfehler.

Spezifikation

Beschreibung	Spezifikationen
Max. Werkstückdurchmesser	1250 mm
Max. Modul	10 mm
Verfahrweg des Hob-Kopf-Schlittens	400 mm
Max. Schwenkbereich des Kochfeldkopfes	±45rad
Maximale Abmessungen des Kochfelds (Durchmesser × Länge)	200×240 mm
Maximaler axialer Verfahrweg des Fräsers	200 mm
Mittenabstand zwischen Kochfeld und Arbeitsfläche	45–405 mm
Abstand zwischen Kochfeldmitte und Arbeitsfläche	280–680 mm
Abstand zwischen Arbeitsplatzmitte und Arbeitsfläche	390–890 mm
Maximale Zahnbreite	200 mm
Tischlochdurchmesser	120 mm
Spindeldrehzahl	80–500 U/min
Maximale Arbeitstischgeschwindigkeit	50 U/min
Maximale Radialvorschubgeschwindigkeit (X-Achse)	2600 mm/min
Maximale Tangentialvorschubgeschwindigkeit (Y-Achse)	2000 mm/min
Axialvorschubgeschwindigkeit (Z-Achse)	2600 mm/min
Maximale Drehzahl des Kochfelds	5rad/s
Hauptmotorleistung	18,5 kW
Gesamtleistung	50 kW/50 Hz
Nettogewicht	17000 kg (6 Achsen) / 15000 kg (4 Achsen)
Gesamtabmessungen	42 × 39 × 37 cm

Produkteinführung

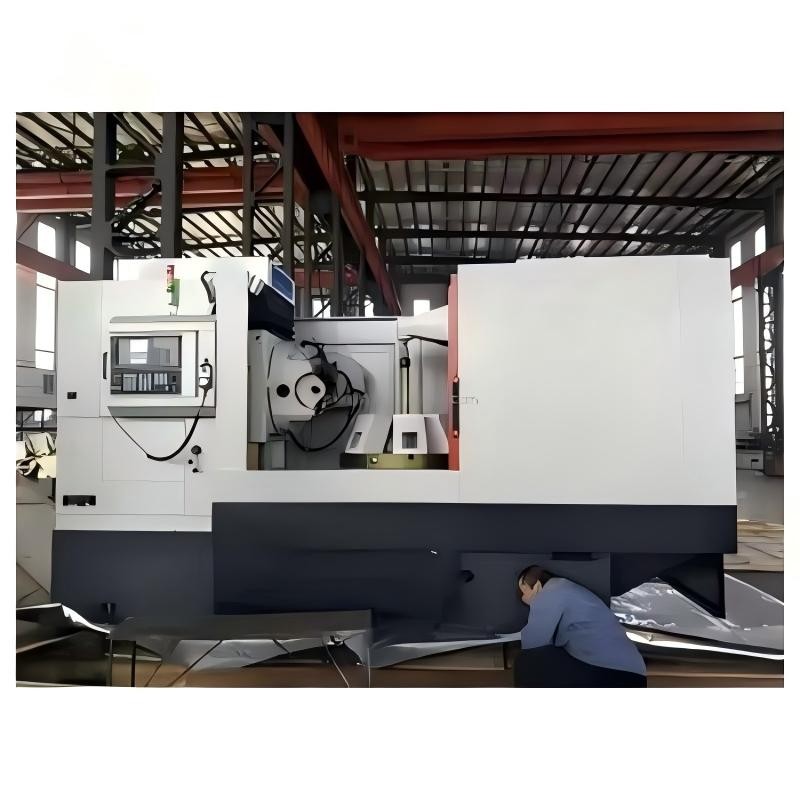

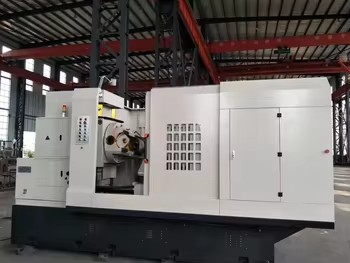

Die YK31125E ist eine 4-Achs-CNC-Wälzfräsmaschine für die Fertigung von Zahnrädern mit großem Durchmesser. Mit einem maximalen Werkstückdurchmesser von 1250 mm und einer Modulkapazität bis zu 16 mm für Stahl bearbeitet diese Maschine auch große Zahnradrohlinge präzise und effizient. Das Maschinenbett aus Gusseisen zeichnet sich durch maximale statische und dynamische Steifigkeit sowie eine integrierte Flüssigkeitszirkulation für thermische Stabilität aus und gewährleistet so die Maßgenauigkeit auch bei langen Bearbeitungszyklen. Der Arbeitstisch wird über ein hochwertiges und hochpräzises Schnecken- und Schneckenradgetriebe angetrieben, während Linearführungen mit spielfreien Kugelgewindetrieben für einen gleichmäßigen und präzisen Vorschub sorgen.
