YK31135E Konventionelle CNC-Wälzfräsmaschine für die horizontale Zahnradbearbeitung

YK31135E Horizontal Hobber

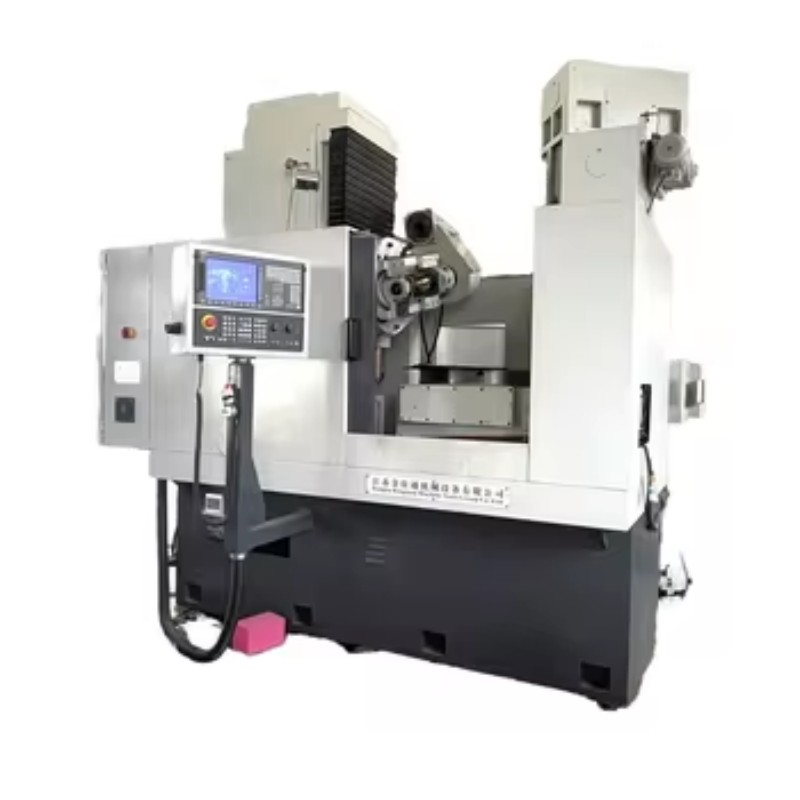

YK31135E Operator Console

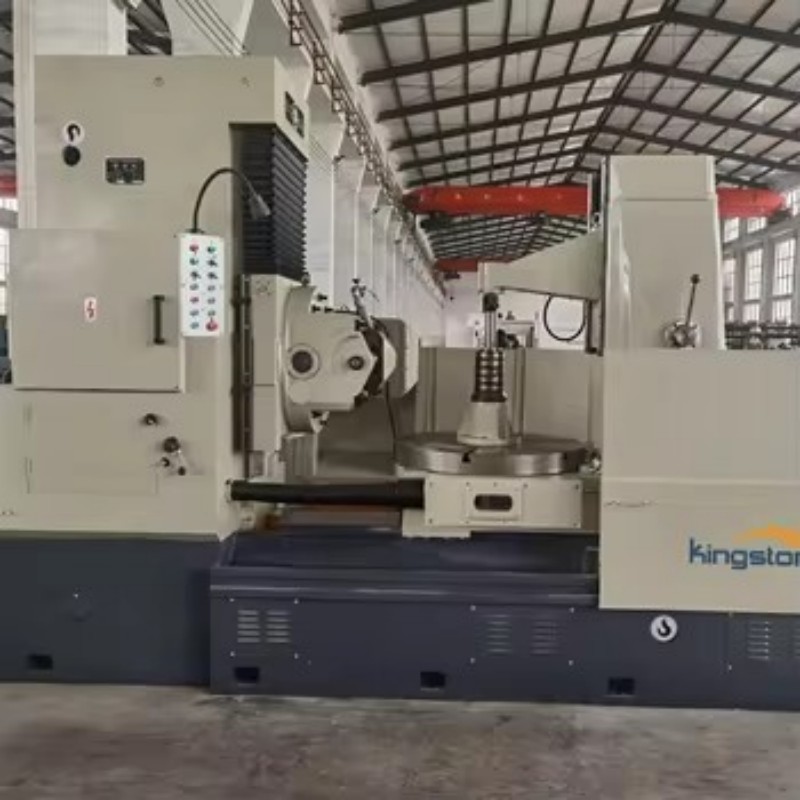

YK31135E Spline Machining

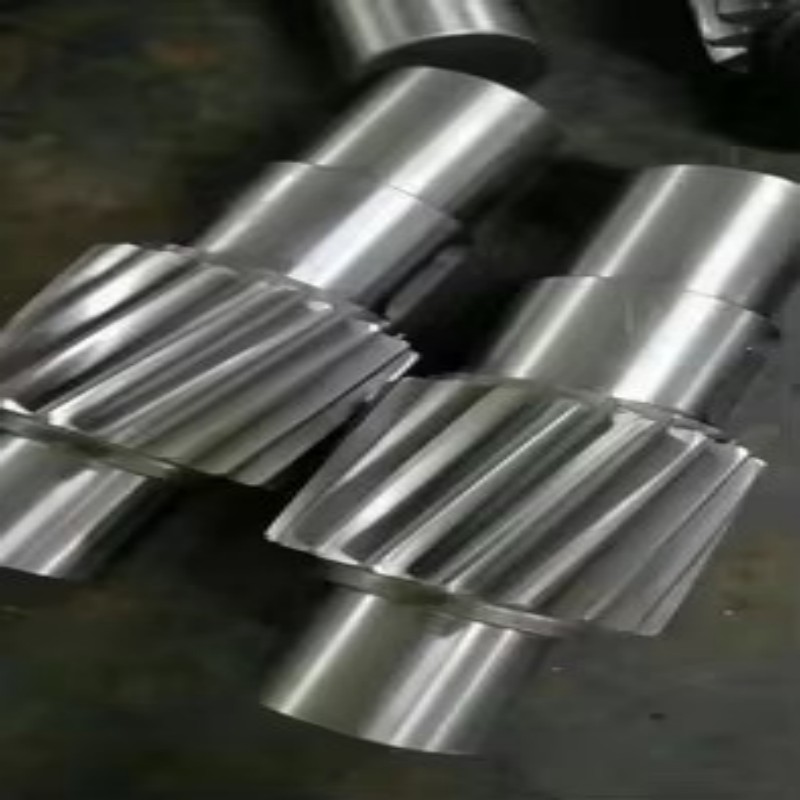

horizontal-type gear hobbing

YK31135E Konventionelle CNC-Wälzfräsmaschine für die horizontale Zahnradbearbeitung

Die YK31135E ist eine konventionelle CNC-Wälzfräsmaschine für die horizontale Zahnradbearbeitung. Mit einem Werkstückdurchmesser von 500 mm und einer Modulkapazität von 12 mm bietet sie zuverlässige Leistung für die Fertigung von Stirnrädern, Schrägverzahnungen und Keilwellen in industriellen Fertigungsumgebungen.

  • Bestellung (Mindestbestellmenge) :

    1
  • Produktursprung :

    China
  • Farbe :

    China
  • Verschiffungshafen :

    Shanghai
  • Lieferzeit :

    30
  • Gewicht :

    18000KG
Jetzt anfragen
YK31135E Horizontal Hobber

1. Horizontale Konfiguration: Optimiert für die Chipabfuhr und die Zugänglichkeit für den Bediener.



2.500 mm Werkstückdurchmesser: Geeignet für mittelgroße Zahnradrohlinge.



3,12 mm Modulkapazität: Verarbeitet Stahlmodule bis zu 12 mm.



4. Konventionelle CNC-Steuerung: Verbindet traditionelle Zuverlässigkeit mit automatisierter Präzision.



5. Vielseitige Bearbeitung: Unterstützt Stirnräder, Schrägverzahnungen und Keilwellen.



Spezifikation

Beschreibung

Spezifikationen

Max. Werkstückdurchmesser

1350 mm

Max. Modul

10 mm

Verfahrweg des Hob-Kopf-Schlittens

400 mm

Max. Schwenkbereich des Kochfeldkopfes

±45rad

Maximale Abmessungen des Kochfelds (Durchmesser × Länge)

200×240 mm

Maximaler axialer Verfahrweg des Fräsers

200 mm

Mittenabstand zwischen Kochfeld und Arbeitsfläche

45–405 mm

Abstand zwischen Kochfeldmitte und Arbeitsfläche

280–680 mm

Abstand zwischen Arbeitsplatzmitte und Arbeitsfläche

390–890 mm

Maximale Zahnbreite

200 mm

Tischlochdurchmesser

120 mm

Spindeldrehzahl

80–500 U/min

Maximale Arbeitstischgeschwindigkeit

50 U/min

Maximale Radialvorschubgeschwindigkeit (X-Achse)

2600 mm/min

Maximale Tangentialvorschubgeschwindigkeit (Y-Achse)

2000 mm/min

Axialvorschubgeschwindigkeit (Z-Achse)

2600 mm/min

Maximale Drehzahl des Kochfelds

5rad/s

Hauptmotorleistung

18,5 kW

Gesamtleistung

50 kW/50 Hz

Nettogewicht

17000 kg (6 Achsen) / 15000 kg (4 Achsen)

Gesamtabmessungen

42 × 39 × 37 cm

Produkteinführung



Conventional CNC Gear

Die YK31135E ist eine horizontale, konventionelle CNC-Wälzfräsmaschine für die effiziente Zahnradfertigung im industriellen Einsatz. Sie bearbeitet Stirnräder, Schrägverzahnungen und Keilwellen mit einem maximalen Werkstückdurchmesser von 500 mm und einem Modul bis zu 12 mm. Die horizontale Bauweise gewährleistet eine hervorragende Späneabfuhr und optimale Zugänglichkeit für den Bediener und eignet sich daher sowohl für die Serienfertigung als auch für die Einzelteilfertigung. Die Maschine vereint die Zuverlässigkeit des traditionellen Wälzfräsens mit dem Komfort der CNC-Steuerung und bietet somit eine praktische Lösung für Werkstätten, die von manueller auf automatisierte Zahnradbearbeitung umsteigen möchten.



Jiangsu  KINGSTON  MASCHINE  WERKZEUGE GROUP CO.,LTD
Die Jiangsu Kingston Machine Tools Group hat sich vor 20 Jahren in der Metallverarbeitung einen Namen gemacht. Seit der Gründung im Jahr 1998 vermarkten, verkaufen, warten und betreuen wir Metallbearbeitungsmaschinen und Fördertechnikprodukte auf dem internationalen Markt. Um unseren Kunden ein flexibleres und qualitativ hochwertigeres Maschinensortiment für höchste Ansprüche zu bieten, haben wir intensiv recherchiert und die besten Hersteller von Metallbearbeitungsmaschinen weltweit kontaktiert. Dazu gehörte auch der weltweit größte Hersteller von Wälzfräsmaschinen, CNC-Metalldrückmaschinen, Abkantpressen und Blechwalzwerken. Gemeinsam fertigten wir Maschinen nach unseren Spezifikationen unter der Marke Kingston. Unser Maschinenportfolio umfasst Wälzfräsmaschinen, CNC-Metalldrückmaschinen, hydraulische Stanzmaschinen, Abkantpressen, Scheren, Walzwerke, Profilbiegemaschinen, Stanzmaschinen, Plasma- und Laserschneidanlagen sowie Drehmaschinen.

Warum Sie sich für uns entscheiden sollten

Die Gesamtlösung für das gemeinschaftliche Laden deckt alle Anwendungen ab.

  • # Ausgereifte und stabile Technologie
    Mit jahrelanger Erfahrung in der Fertigung von Werkzeugmaschinen und CNC-Anlagen setzen wir auf ausgereifte und stabile Prozesse – von der Konstruktion über die Auswahl der Kernkomponenten bis hin zur Endmontage. Unsere Maschinen zeichnen sich durch hohe Zuverlässigkeit, geringe Ausfallrate und präzise Fertigung aus und erfüllen somit die Anforderungen der langfristigen Dauerproduktion. Das macht uns zum bevorzugten Partner für Kunden weltweit.
  • # Unterstützung kundenspezifischer Lösungen
    Wir bieten exklusive, kundenspezifische Lösungen, die auf die Werkstückspezifikationen, die Bearbeitungstechnologie, die Produktionskapazität und die Gegebenheiten vor Ort abgestimmt sind. Dazu gehören CNC-Systeme, Verfahrwege, Geschwindigkeiten, Werkzeugwechsler, Vorrichtungen und Automatisierungsmodernisierungen. Eine Maschine, eine Lösung – für mehr Effizienz, geringere Kosten und höhere Wettbewerbsfähigkeit.
  • # Kompletter Kundendienst
    Unser professionelles Kundendienst- und Technikteam bietet weltweit Unterstützung bei Installation, Inbetriebnahme, Bedienungsschulungen und Wartung. Wir sind rund um die Uhr online erreichbar. Bei Geräteproblemen reagieren wir schnell, bieten zeitnahen technischen Support per Fernwartung und bei Bedarf Service vor Ort – für eine unterbrechungsfreie Produktion und sorgenfreie Nutzung.



Unsere Zertifizierung

Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

Lathes manufacturer

Fabrikvorführung

Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Verpackung und Versand

Sicherer und professioneller Transport, pünktliche Lieferung garantiert

Multifunctional machine manufacturerHeavy machinery manufacturer

Häufig gestellte Fragen

Frage 1: Was ist der maximale Werkstückdurchmesser für die YK31135E?

A1: Der maximale Werkstückdurchmesser beträgt 500 mm.



Frage 2: Welche Arten von Zahnrädern kann diese Maschine bearbeiten?

A2: Stirnräder, Schrägverzahnungen und Keilwellen.



Frage 3: Wie hoch ist die maximale Modulkapazität?

A3: Die Maschine unterstützt Module bis zu 12 mm.



Frage 4: Was ist der Vorteil einer horizontalen Konfiguration?

A4: Die horizontale Bauweise ermöglicht eine bessere Späneabfuhr und einen leichteren Zugang für den Bediener.
