YK3180E 6-Achs-CNC-Wälzfräsmaschine mit 800 mm Werkstückkapazität

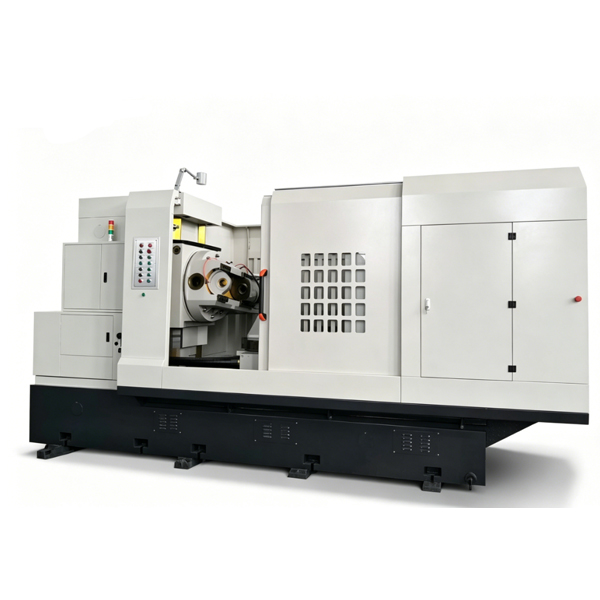

YK3180E Six Axis CNC Hobber

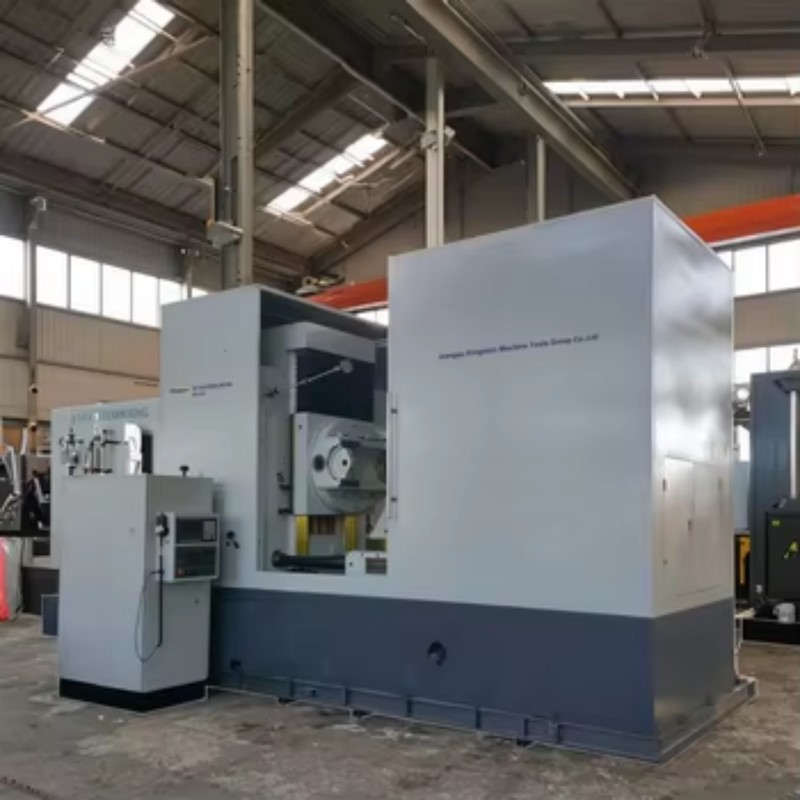

YK3180E Tangential Feed System

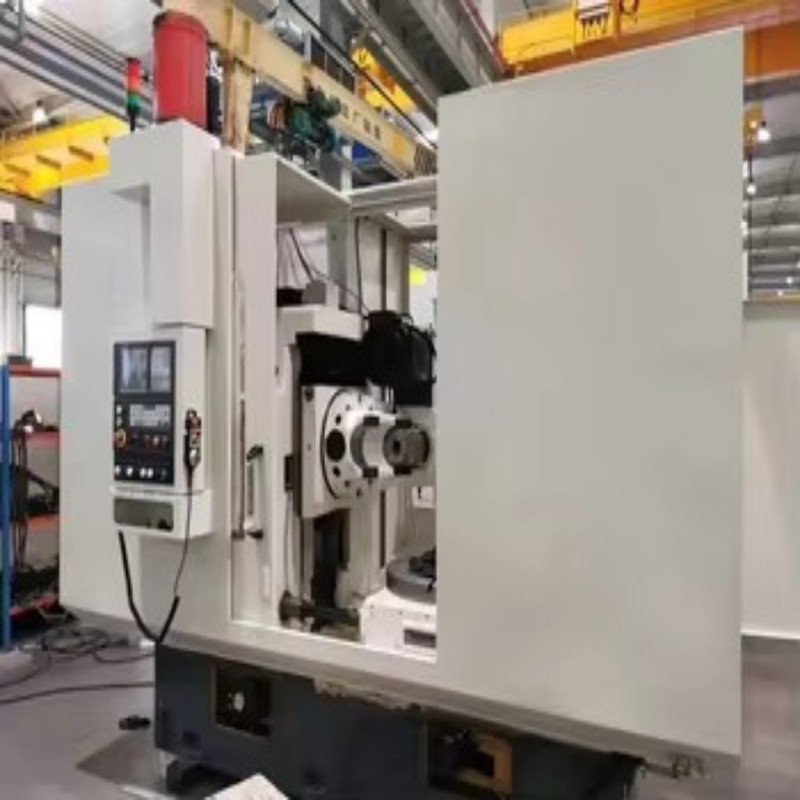

YK3180E Sprocket Machining

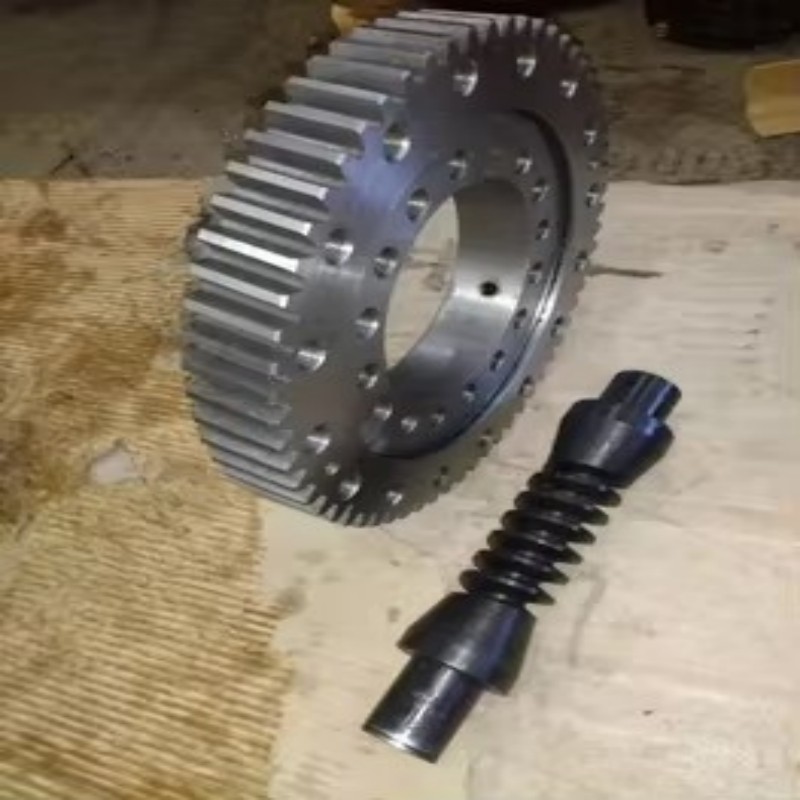

YK3180E 4-axis CNC gear hobbing machine

YK3180E 6-Achs-CNC-Wälzfräsmaschine mit 800 mm Werkstückkapazität

Die YK3180E ist eine 4/6-Achs-CNC-Wälzfräsmaschine mit Radial- (X), Tangential- (Y), Axial- (Z) und Werkzeughalter-Drehachse (A) für hochpräzise Verzahnung. Sie bearbeitet Stirnräder, Schrägverzahnungen, Schneckenräder und Kettenräder mit außergewöhnlicher Genauigkeit und Betriebsstabilität.

  • Bestellung (Mindestbestellmenge) :

    1
  • Produktursprung :

    China
  • Farbe :

    China
  • Verschiffungshafen :

    Shanghai
  • Lieferzeit :

    30
  • Gewicht :

    17000KG
Jetzt anfragen

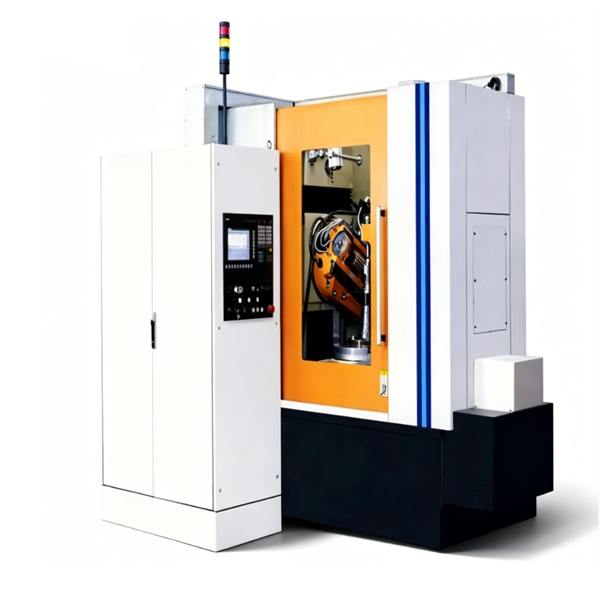

YK3180E CNC Hobber

1. Vielseitige Zahnradbearbeitung: Bearbeitet Stirn-, Schräg-, Schnecken- und Kettenräder problemlos.



2. Hochpräzise Teilung: Der fortschrittliche Arbeitstischantrieb gewährleistet eine genaue Zahnteilung.



3. Tangentiale Vorschubfähigkeit: Der tangentiale Vorschub entlang der Y-Achse ermöglicht eine präzise Positionierung und Verschiebung des Wälzfräsers.



4. Robuste Konstruktion: Konzipiert für den Dauerbetrieb in anspruchsvollen Produktionsumgebungen.



5. Benutzerfreundliche Programmierung: Die intuitive CNC-Schnittstelle vereinfacht Einrichtung und Bedienung.

Spezifikation

Beschreibung

Spezifikationen

Max. Werkstückdurchmesser

800 mm

Max. Modul

10 mm

Verfahrweg des Hob-Kopf-Schlittens

400 mm

Max. Schwenkbereich des Kochfeldkopfes

±45rad

Maximale Abmessungen des Kochfelds (Durchmesser × Länge)

200×240 mm

Maximaler axialer Verfahrweg des Fräsers

200 mm

Mittenabstand zwischen Kochfeld und Arbeitsfläche

45–405 mm

Abstand zwischen Kochfeldmitte und Arbeitsfläche

280–680 mm

Abstand zwischen Arbeitsplatzmitte und Arbeitsfläche

390–890 mm

Maximale Zahnbreite

200 mm

Tischlochdurchmesser

120 mm

Spindeldrehzahl

80–500 U/min

Maximale Arbeitstischgeschwindigkeit

50 U/min

Maximale Radialvorschubgeschwindigkeit (X-Achse)

2600 mm/min

Maximale Tangentialvorschubgeschwindigkeit (Y-Achse)

2000 mm/min

Axialvorschubgeschwindigkeit (Z-Achse)

2600 mm/min

Maximale Drehzahl des Kochfelds

5rad/s

Hauptmotorleistung

18,5 kW

Gesamtleistung

50 kW/50 Hz

Nettogewicht

17000 kg (6 Achsen) / 15000 kg (4 Achsen)

Gesamtabmessungen

42 × 39 × 37 cm

Produkteinführung

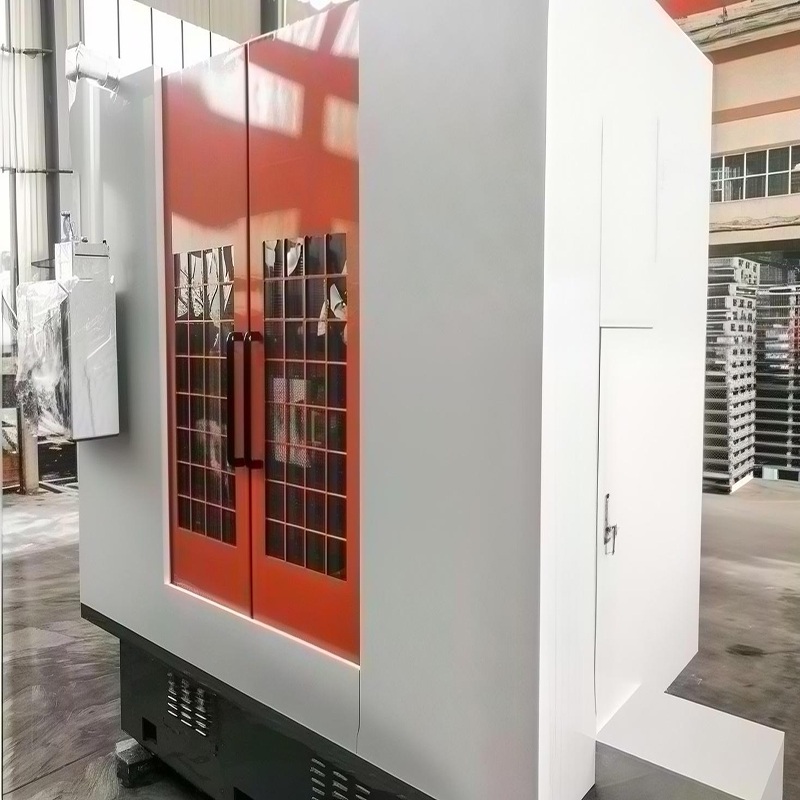

6-axis CNC gear hobbing machine

Die YK3180E ist eine hochentwickelte 6-Achs-CNC-Wälzfräsmaschine für die Präzisionsfertigung von Zahnrädern. Mit Steuerachsen für Radialvorschub (X), Tangentialvorschub (Y), Axialvorschub (Z) und Werkzeughalterdrehung (A) bietet diese Maschine außergewöhnliche Flexibilität für die Bearbeitung von Stirnrädern, Schrägverzahnungen, Schneckengetrieben und Kettenrädern. Die robuste Konstruktion gewährleistet einen stabilen Betrieb und gleichbleibende Genauigkeit und macht sie ideal für die Serienfertigung und Einzelteilproduktion in der Automobil-, Luft- und Raumfahrt- sowie in industriellen Antriebsanwendungen.



Jiangsu  KINGSTON  MASCHINE  WERKZEUGE GROUP CO.,LTD
Die Jiangsu Kingston Machine Tools Group hat sich vor 20 Jahren in der Metallverarbeitung einen Namen gemacht. Seit der Gründung im Jahr 1998 vermarkten, verkaufen, warten und betreuen wir Metallbearbeitungsmaschinen und Fördertechnikprodukte auf dem internationalen Markt. Um unseren Kunden ein flexibleres und qualitativ hochwertigeres Maschinensortiment für höchste Ansprüche zu bieten, haben wir intensiv recherchiert und die besten Hersteller von Metallbearbeitungsmaschinen weltweit kontaktiert. Dazu gehörte auch der weltweit größte Hersteller von Wälzfräsmaschinen, CNC-Metalldrückmaschinen, Abkantpressen und Blechwalzwerken. Gemeinsam fertigten wir Maschinen nach unseren Spezifikationen unter der Marke Kingston. Unser Maschinenportfolio umfasst Wälzfräsmaschinen, CNC-Metalldrückmaschinen, hydraulische Stanzmaschinen, Abkantpressen, Scheren, Walzwerke, Profilbiegemaschinen, Stanzmaschinen, Plasma- und Laserschneidanlagen sowie Drehmaschinen.

Warum Sie sich für uns entscheiden sollten

Die Gesamtlösung für das gemeinschaftliche Laden deckt alle Anwendungen ab.

  • # Ausgereifte und stabile Technologie
    Mit jahrelanger Erfahrung in der Fertigung von Werkzeugmaschinen und CNC-Anlagen setzen wir auf ausgereifte und stabile Prozesse – von der Konstruktion über die Auswahl der Kernkomponenten bis hin zur Endmontage. Unsere Maschinen zeichnen sich durch hohe Zuverlässigkeit, geringe Ausfallrate und präzise Fertigung aus und erfüllen somit die Anforderungen der langfristigen Dauerproduktion. Das macht uns zum bevorzugten Partner für Kunden weltweit.
  • # Unterstützung kundenspezifischer Lösungen
    Wir bieten exklusive, kundenspezifische Lösungen, die auf die Werkstückspezifikationen, die Bearbeitungstechnologie, die Produktionskapazität und die Gegebenheiten vor Ort abgestimmt sind. Dazu gehören CNC-Systeme, Verfahrwege, Geschwindigkeiten, Werkzeugwechsler, Vorrichtungen und Automatisierungsmodernisierungen. Eine Maschine, eine Lösung – für mehr Effizienz, geringere Kosten und höhere Wettbewerbsfähigkeit.
  • # Kompletter Kundendienst
    Unser professionelles Kundendienst- und Technikteam bietet weltweit Unterstützung bei Installation, Inbetriebnahme, Bedienungsschulungen und Wartung. Wir sind rund um die Uhr online erreichbar. Bei Geräteproblemen reagieren wir schnell, bieten zeitnahen technischen Support per Fernwartung und bei Bedarf Service vor Ort – für eine unterbrechungsfreie Produktion und sorgenfreie Nutzung.



Unsere Zertifizierung

Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

Lathes manufacturer

Fabrikvorführung

Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Verpackung und Versand

Sicherer und professioneller Transport, pünktliche Lieferung garantiert

Multifunctional machine manufacturerHeavy machinery manufacturer

Häufig gestellte Fragen

Frage 1: Welche Zahnradtypen kann die YK3180E bearbeiten?

A1: Stirnräder, Schrägverzahnungen, Schneckenräder und Kettenräder.



Frage 2: Welche CNC-Achsen sind in dieser Maschine vorhanden?

A2: Radialvorschub (X-Achse), Tangentialvorschub (Y-Achse), Axialvorschub (Z-Achse) und Werkzeughalterdrehung (A-Achse).



Frage 3: Ist diese Maschine für die Massenproduktion geeignet?

A3: Ja, es ist sowohl für die Serienfertigung als auch für die Einzelstückfertigung ausgelegt.



Frage 4: In welchen Branchen wird diese Maschine häufig eingesetzt?

A4: Automobil-, Luft- und Raumfahrt- sowie industrielle Antriebsstrangfertigung.
