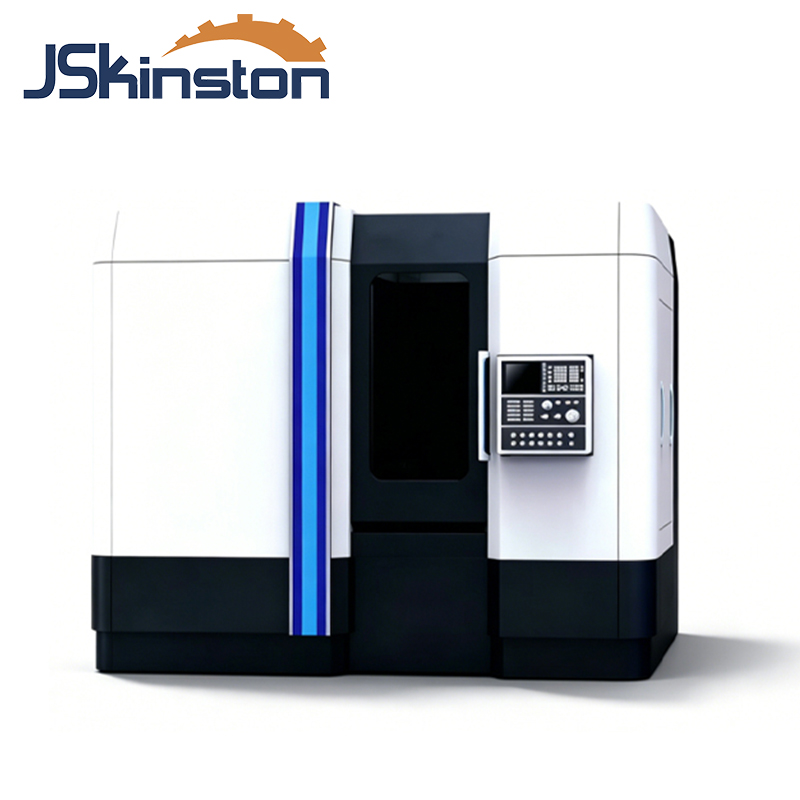

YD3150 6-Achs-CNC-Wälzfräsmaschine für die Fertigung mittelgroßer Zahnräder

Die YD3150 ist eine 6-Achs-CNC-Wälzfräsmaschine für die flexible Zahnradfertigung. Sie bearbeitet Stirnräder, Schrägverzahnungen und Keilwellen mit einem maximalen Werkstückdurchmesser von 500 mm und einem Modul bis zu 12 mm. Die mehrachsige, koordinierte Steuerung ermöglicht die Fertigung komplexer Zahnradgeometrien mit exzellenter Oberflächengüte.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Farbe :
China
Verschiffungshafen :
Shanghai
Lieferzeit :
30
Gewicht :
17000KG

Jetzt anfragen

1,6-Achsen-CNC-Steuerung: Koordinierte Steuerung der Radialachse (X), Tangentialachse (Y), Axialachse (Z) und der Werkzeughalter-Drehachse (A) für komplexe Zahnradgeometrien.

Werkstückkapazität 2.500 mm: Der maximale Durchmesser ermöglicht die Bearbeitung mittelgroßer Zahnradrohlinge für diverse Anwendungen.

Modulkapazität 3,12 mm: Verarbeitet Stahlmodule bis zu 12 mm für eine robuste Zahnradfertigung.

4. Hochpräziser Arbeitstisch: Ein fortschrittlicher Schneckengetriebeantrieb gewährleistet Indexiergenauigkeit und Langzeitstabilität.

5. Flexible Bearbeitungsmodi: Unterstützt sowohl Gleichlauf- als auch konventionelle Wälzfräsverfahren.

6. Erhöhte Steifigkeit: Die Gusseisenkonstruktion mit Rippendesign minimiert Vibrationen bei schweren Schneidarbeiten.

Spezifikation

Beschreibung	Spezifikationen
Max. Werkstückdurchmesser	500 mm
Max. Modul	10 mm
Verfahrweg des Hob-Kopf-Schlittens	400 mm
Max. Schwenkbereich des Kochfeldkopfes	±45rad
Maximale Abmessungen des Kochfelds (Durchmesser × Länge)	200×240 mm
Maximaler axialer Verfahrweg des Fräsers	200 mm
Mittenabstand zwischen Kochfeld und Arbeitsfläche	45–405 mm
Abstand zwischen Kochfeldmitte und Arbeitsfläche	280–680 mm
Abstand zwischen Arbeitsplatzmitte und Arbeitsfläche	390–890 mm
Maximale Zahnbreite	200 mm
Tischlochdurchmesser	120 mm
Spindeldrehzahl	80–500 U/min
Maximale Arbeitstischgeschwindigkeit	50 U/min
Maximale Radialvorschubgeschwindigkeit (X-Achse)	2600 mm/min
Maximale Tangentialvorschubgeschwindigkeit (Y-Achse)	2000 mm/min
Axialvorschubgeschwindigkeit (Z-Achse)	2600 mm/min
Maximale Drehzahl des Kochfelds	5rad/s
Hauptmotorleistung	18,5 kW
Gesamtleistung	50 kW/50 Hz
Nettogewicht	17000 kg (6 Achsen) / 15000 kg (4 Achsen)
Gesamtabmessungen	42 × 39 × 37 cm

Produkteinführung

Die YD3150 ist eine vielseitige Einstiegsmaschine in die 6-Achs-CNC-Wälzfrästechnologie. Ausgestattet mit einem robusten Gusseisenbett und einem hochpräzisen Schneckengetriebe, bietet diese Maschine eine stabile Schnittleistung für Stirnräder, Schrägverzahnungen und kurze Keilwellen. Ihr mehrachsiges, koordiniertes Steuerungssystem – mit Radial-, Tangential- und Axialvorschub sowie Werkzeughalter-Drehachsen – ermöglicht die Fertigung komplexer Zahnradprofile mit balligen und kegelförmigen Verzahnungen. Der maximale Werkstückdurchmesser von 500 mm und die Modulkapazität von 12 mm machen sie ideal für Anwendungen in der Automobilindustrie, im Industriegetriebebau und in der Landmaschinenindustrie.
