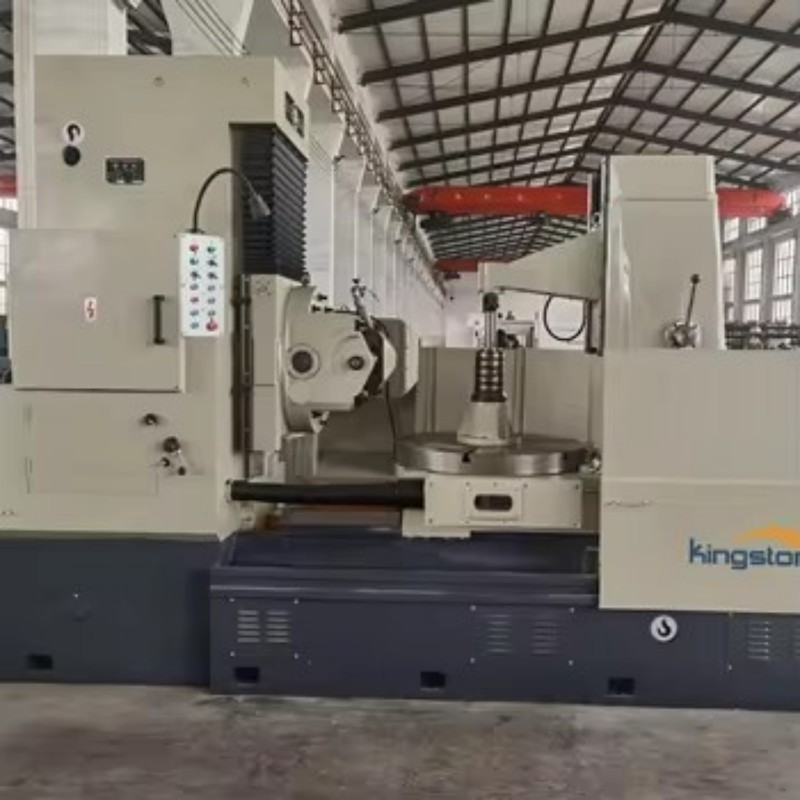

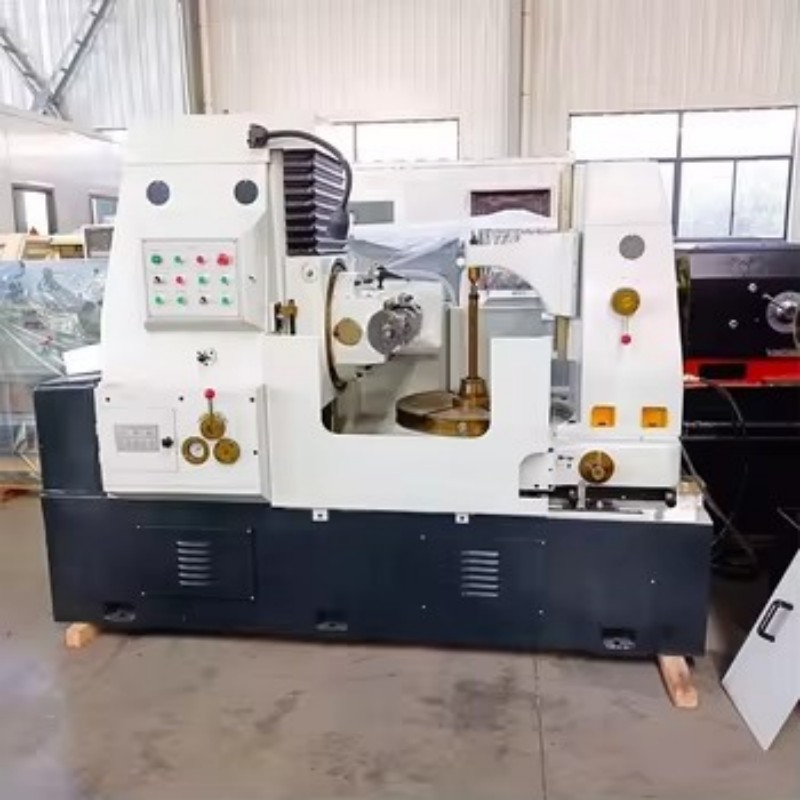

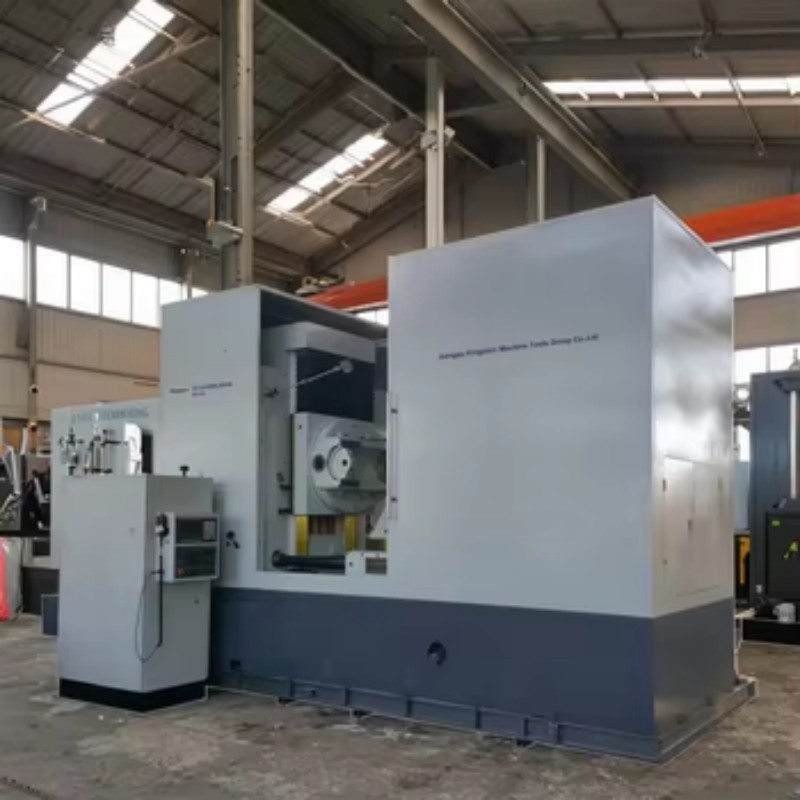

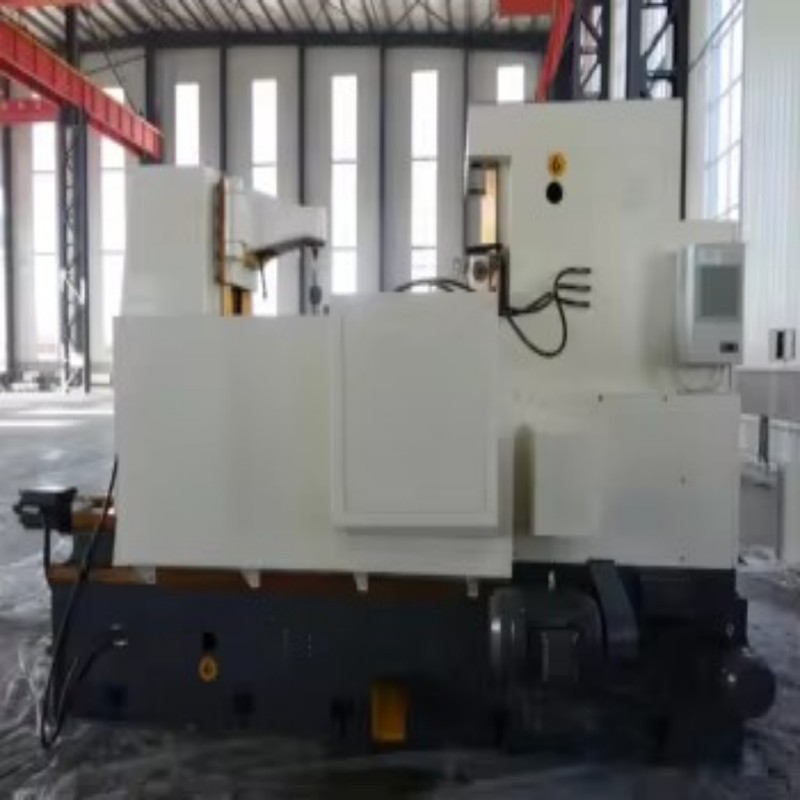

Y3150E Normale NC-Wälzfräsmaschine

Y3150E Normale NC-Wälzfräsmaschine

Diese NC-Wälzfräsmaschine ermöglicht die Einzel- und Serienfertigung von zylindrischen, schrägverzahnten und Schneckenrädern. Sie zeichnet sich durch ein robustes Gussgehäuse, eine gleichbleibende Bearbeitungsgenauigkeit und geringe Wartungskosten aus und ist daher ideal für kleinere Zahnradwerkstätten.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Farbe :
China
Verschiffungshafen :
Shanghai
Lieferzeit :
30
Gewicht :
4800

Jetzt anfragen

1. Konventionelle manuelle Konstruktion ohne CNC-Bearbeitung, geeignet für die Einzel- und Serienfertigung von Stirnrädern, Schrägverzahnungen, Schneckengetrieben und Kettenrädern.

2. Dickwandiger Gusseisenrahmen mit hoher Steifigkeit und Festigkeit, der ein langfristig stabiles und hochpräzises Schneiden gewährleistet.

3. Zwei Bearbeitungsmodi: Gleichlauf- und Gegenlauffräsen, Unterstützung der axialen und radialen Vorschubbearbeitung.

4. Einfache mechanische Struktur, bequeme manuelle Einstellung und geringer täglicher Wartungsaufwand.

5,5,5 kW stabiler Hauptmotor, kontinuierliche 24-Stunden-Chargenverarbeitung möglich.

Spezifikation

Spezifikation	Einheitenmodell		Y3150E
Maximaler Werkstückdurchmesser	mm	Mit kleiner Säule	500
	mm	Ohne kleine Säule	500
Max-Modul	Modul		8
Maximale Breite	mm		300
Abstand vom Wälzfräser zur Arbeitstischfläche	mm	Max	535
	mm	Min	235
Maximaler Durchmesser/Maximale Länge des Wälzfräsers	mm	Maximaler Durchmesser	160
	mm	Maximale Länge	160
Abstand vom Wälzfräser zum Arbeitstisch (Achsenmitte)	mm	Max	330
	mm	Min	30
Arbeitstischöffnung	mm		80
Arbeitstisch dia	mm		510
Abstand von der Arbeitsfläche zur Halterungsoberfläche	mm	Min	380
	mm	Max	580
Spindeldrehschritt/Bereich			12 0,4-4 mm/r
Hauptmotorleistung und Drehzahl			N=5,5 kW 1500 U/min
Spindelkonus			Morse 5
Nettogewicht	KG		4800
Maschinengröße	mm		260014001800

Produkteinführung

Die Y3150E und Y3180E sind klassische, konventionelle Wälzfräsmaschinen ohne CNC-Steuerung, die in kleinen und mittleren Zahnradbearbeitungsbetrieben weit verbreitet sind. Die Y3150E kann Werkstücke mit einem maximalen Durchmesser von 500 mm und einem maximalen Modul von 8 bearbeiten; die Y3180E ohne kleine Stütze kann Werkstücke mit einem Durchmesser von bis zu 800 mm und einem maximalen Modul von 10 bearbeiten.

Die Maschine verfügt über ein Vollguss-Bett zur Reduzierung von Schnittschwingungen und unterstützt sowohl axialen als auch radialen Vorschub. Ausgestattet mit einem 12-stufigen axialen Vorschubbereich von 0,4–4 mm/U, Morse-5-Spindelkegel und einem vollständig mechanischen Einstellsystem, das ohne teure CNC-Steuerung auskommt, eignet sie sich ideal für die kostengünstige Serienfertigung von Getrieben für Landmaschinen und kleine Automobile. Alle Maschinen durchlaufen eine präzise Werksprüfung und werden mit einer ausführlichen englischsprachigen Wartungsanleitung geliefert.

Jiangsu KINGSTON MASCHINE WERKZEUGE GROUP CO.,LTD

Die Jiangsu Kingston Machine Tools Group hat sich vor 20 Jahren in der Metallverarbeitung einen Namen gemacht. Seit der Gründung im Jahr 1998 vermarkten, verkaufen, warten und betreuen wir Metallbearbeitungsmaschinen und Fördertechnikprodukte auf dem internationalen Markt. Um unseren Kunden ein flexibleres und qualitativ hochwertigeres Maschinensortiment für höchste Ansprüche zu bieten, haben wir intensiv recherchiert und die besten Hersteller von Metallbearbeitungsmaschinen weltweit kontaktiert. Dazu gehörte auch der weltweit größte Hersteller von Wälzfräsmaschinen, CNC-Metalldrückmaschinen, Abkantpressen und Blechwalzwerken. Gemeinsam fertigten wir Maschinen nach unseren Spezifikationen unter der Marke Kingston. Unser Maschinenportfolio umfasst Wälzfräsmaschinen, CNC-Metalldrückmaschinen, hydraulische Stanzmaschinen, Abkantpressen, Scheren, Walzwerke, Profilbiegemaschinen, Stanzmaschinen, Plasma- und Laserschneidanlagen sowie Drehmaschinen.

Warum Sie sich für uns entscheiden sollten

Ausgereifte und stabile Technologie
Mit jahrelanger Erfahrung in der Fertigung von Werkzeugmaschinen und CNC-Anlagen setzen wir auf ausgereifte und stabile Prozesse – von der Konstruktion über die Auswahl der Kernkomponenten bis hin zur Endmontage. Unsere Maschinen zeichnen sich durch hohe Zuverlässigkeit, geringe Ausfallrate und präzise Fertigung aus und erfüllen somit die Anforderungen der langfristigen Dauerproduktion. Das macht uns zum bevorzugten Partner für Kunden weltweit.
Unterstützung kundenspezifischer Lösungen
Wir bieten exklusive, kundenspezifische Lösungen, die auf die Werkstückspezifikationen, die Bearbeitungstechnologie, die Produktionskapazität und die Gegebenheiten vor Ort abgestimmt sind. Dazu gehören CNC-Systeme, Verfahrwege, Geschwindigkeiten, Werkzeugwechsler, Vorrichtungen und Automatisierungsmodernisierungen. Eine Maschine, eine Lösung – für mehr Effizienz, geringere Kosten und höhere Wettbewerbsfähigkeit.
Kompletter Kundendienst
Unser professionelles Kundendienst- und Technikteam bietet weltweit Unterstützung bei Installation, Inbetriebnahme, Bedienungsschulungen und Wartung. Wir sind rund um die Uhr online erreichbar. Bei Geräteproblemen reagieren wir schnell, bieten zeitnahen technischen Support per Fernwartung und bei Bedarf Service vor Ort – für eine unterbrechungsfreie Produktion und sorgenfreie Nutzung.

Unsere Zertifizierung

Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

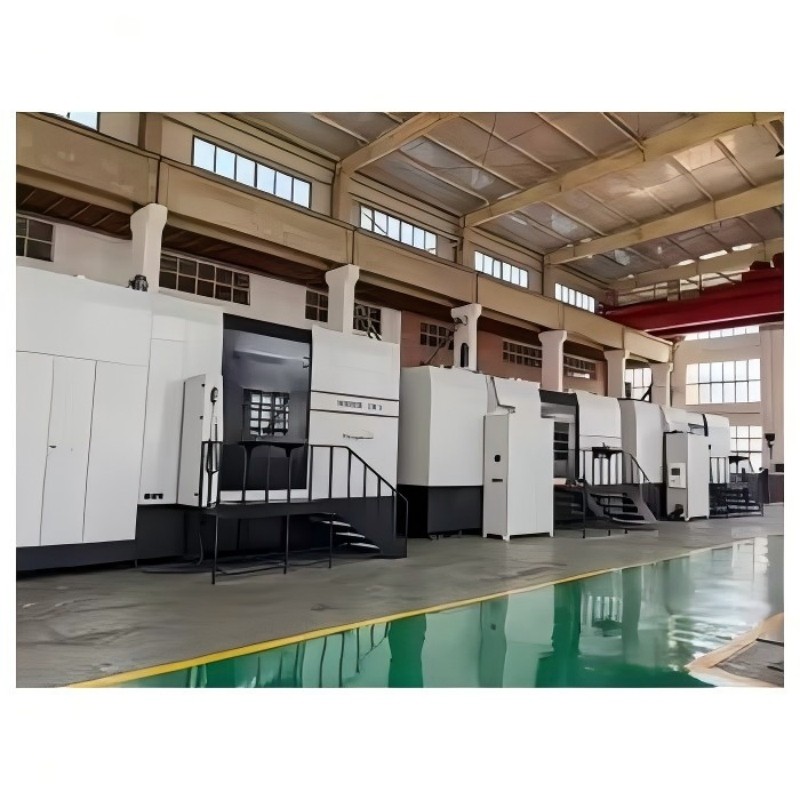

Fabrikvorführung

Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung

Heavy machinery Factory Exhibition High-quality lathe cnc machine

Verpackung und Versand

Sicherer und professioneller Transport, pünktliche Lieferung garantiert

Multifunctional machine manufacturer Heavy machinery manufacturer

Häufig gestellte Fragen

Q: Welches ist das maximale Verarbeitungsmodul der beiden Modelle?
A:Y3150E max Modul 8.

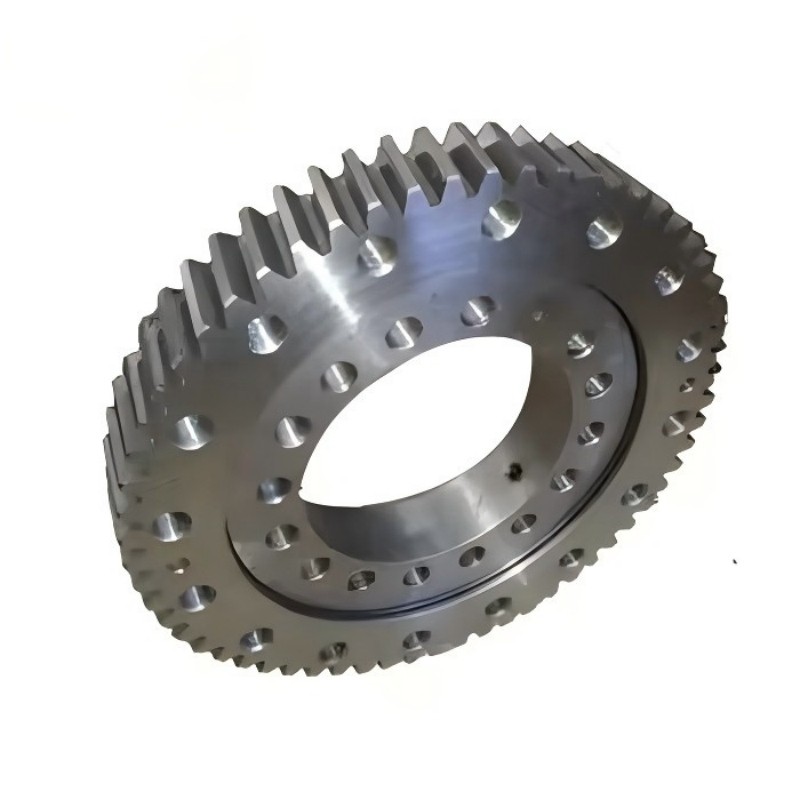

Q: Welche Werkstücke kann diese Maschine bearbeiten?
A:Zylindrische Stirnräder, Schrägverzahnungen, Schneckenräder und Antriebsritzel.

Q: Kann es im Serienfertigungsbetrieb kontinuierlich eingesetzt werden?
A: Ja, die stabile mechanische Konstruktion ermöglicht einen langfristigen, kontinuierlichen Wälzfräsvorgang.

Q: Gewicht und Gesamtabmessungen der Maschine?

A:Y3150E: 4800 kg, Größe 2600 x 1400 x 1800 mm.
