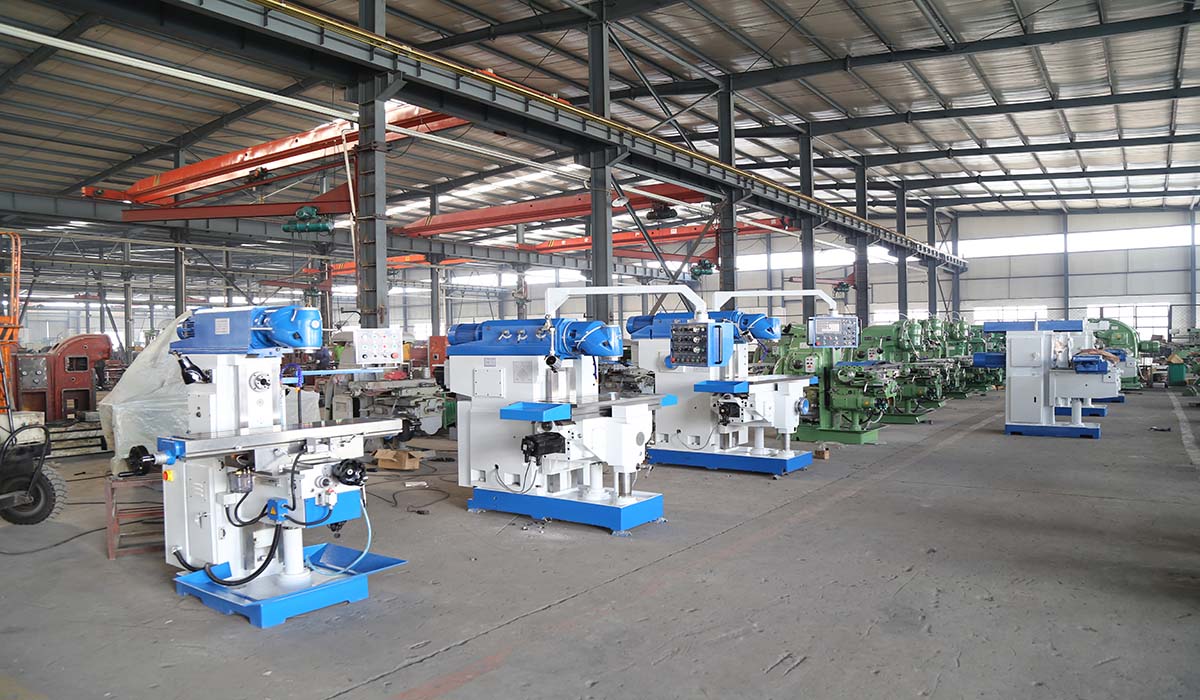

Wichtigste Kernkomponenten der Fräsmaschine

Das Bett als grundlegendes Stützgerüst des FräsmaschineDas Maschinenbett besteht größtenteils aus hochfestem Gusseisen und zeichnet sich durch hohe Steifigkeit, gute Stoßdämpfung und geringe Verformungsanfälligkeit aus. Es trägt alle Maschinenkomponenten wie Führungsschienen, Spindelgehäuse und Hubtisch und absorbiert Vibrationen während des Fräsvorgangs, um ein Wackeln der Maschine und damit eine Beeinträchtigung der Bearbeitungsgenauigkeit zu verhindern. Es ist die zentrale Voraussetzung für die Stabilität der gesamten Maschine.

Das Spindelsystem, die zentrale Antriebskomponente der Fräsmaschine, besteht aus Spindel, Lagern und Getriebe. Die Spindel treibt den Fräser mit hoher Drehzahl an und erzeugt so die Hauptbearbeitungsbewegung. Die Rotationsgenauigkeit und Drehzahlstabilität der Spindel bestimmen maßgeblich die Oberflächengüte und Maßgenauigkeit des Werkstücks. Die Spindelanordnung unterscheidet sich bei vertikalen und horizontalen Fräsmaschinen. Die Drehzahl lässt sich mittels eines Drehzahlverstellmechanismus an die Bearbeitungsanforderungen verschiedener Materialien und Werkzeuge, wie beispielsweise Stahl und Aluminium, anpassen.

Der Arbeitstisch dient der Aufnahme und Zuführung des Werkstücks. Er ist mit T-förmigen Nuten zur Aufnahme von Spannbacken, Werkstückspannvorrichtungen und Werkstückrohlingen ausgestattet. Der Arbeitstisch ermöglicht manuelle oder automatische Längs- und Quervorschübe. Einige Vertikalfräsmaschinen verfügen über eine Hubvorschubfunktion, die die Schnittposition und den Vorschub des Werkstücks präzise steuert. Die Positioniergenauigkeit beeinflusst direkt die Maßtoleranz des Bauteils.

Der Vorschubmechanismus umfasst Komponenten wie das Vorschubgetriebe, die Gewindespindel, die Leitspindel und den Vorschubmotor, die eine stabile Vorschubkraft für den Arbeitstisch gewährleisten. Die Vorschubgeschwindigkeit lässt sich in mehreren Stufen einstellen, wodurch er sich für verschiedene Bearbeitungsprozesse eignet, beispielsweise für das Schruppen mit großem Schnittvolumen und das Feinfräsen mit kleinem Vorschubvolumen. Ein präziser Vorschub verhindert Vorschubblockaden und Werkzeugverschiebungen und verbessert so die Bearbeitungskonsistenz.

Die Fräser- und Fräserhalterkomponenten bearbeiten das Werkstück direkt. Sie sind fest mit dem Fräskopf, dem Fräsergriff und dem Spannfutter verbunden und verriegelt. Verschiedene Fräsertypen (z. B. Schaftfräser, Planfräser und Dreiseitenfräser) eignen sich für die Bearbeitung von Plan-, Nut- und Keilwellenprofilen. Die Rundlaufgenauigkeit der Spannkomponenten gewährleistet einen reibungslosen Werkzeuglauf und verhindert Durchbiegungen und damit Bearbeitungsfehler.

Die Drehzahlregelung erfolgt über einen Handgriff, eine Schaltgabel und ein Getriebe zur stufenweisen Einstellung von Spindeldrehzahl und Vorschubgeschwindigkeit. So können Bediener die Schnittparameter optimal an Werkstück- und Werkzeugmaterial sowie das Bearbeitungsverfahren (Schruppen/Feinfräsen) anpassen und dabei sowohl die Bearbeitungseffizienz als auch die Werkzeugstandzeit berücksichtigen.

Die Kühl- und Schmiervorrichtung besteht aus einer Kühlpumpe, einem Kühlflüssigkeitsbehälter, einer Rohrleitung und Düsen. Während der Bearbeitung versprüht sie Kühlflüssigkeit, um das Werkzeug zu kühlen, zu schmieren, Eisenspäne zu entfernen und Rost vorzubeugen. Dadurch wird der Werkzeugverschleiß reduziert, thermische Verformung des Werkstücks vermieden und die Oberflächenqualität verbessert. Das Schmiersystem versorgt außerdem die Führungsschienen, Gewindestangen und andere bewegliche Teile mit Öl, wodurch der mechanische Verschleiß verringert und die Lebensdauer der Maschine verlängert wird.
