Spinnmaschinen | Ein leistungsstarkes Werkzeug für die intelligente Fertigung in der Dünnwandmetallumformung

Einführung

In den Fertigungswerkstätten für Hardware, Luft- und Raumfahrt, Automobilindustrie, Druckbehälter sowie Küchen- und Badezimmerausstattung gibt es eine unscheinbare, aber unverzichtbare Umformmaschine – die SpinnmaschineVon den Innenauskleidungen von Vakuumflaschen und Radnabenrohlingen für Automobile bis hin zu Flugzeugtriebwerksgehäusen und Endkappen für Gasleitungen – die meisten nahtlosen, dünnwandigen Drehteile werden mithilfe des Drückverfahrens und einer Drückmaschine geformt. Vielen Laien fällt es schwer, zwischen Stanzen und Drücken zu unterscheiden. Deshalb werden wir heute Drückmaschinen umfassend untersuchen und ihre Funktionsweise, Klassifizierung, Anwendungen und Vorteile erläutern.

I. Funktionsprinzip von Spinnmaschinen

Vereinfacht ausgedrückt: Ein feststehender Dorn, ein rotierender Rohling und Vorschubwalzen für die Extrusion. Ein Metallblech wird auf den Spindeldorn gespannt und rotiert mit hoher Geschwindigkeit mit der Spindel. CNC- oder hydraulisch angetriebene Walzen drücken langsam entlang einer vorgegebenen Bahn gegen die Oberfläche des Werkstücks. Durch punktuelle, kontinuierliche plastische Verformung passt sich das Metall allmählich der Form der Form an und erfährt dabei eine Streckung, Verdünnung und Umformung. Im Gegensatz zum Stanzen, bei dem eine einmalige, vollständige Extrusion stattfindet, erfolgt die Verformung beim Strangpressen punktuell und kontinuierlich. Das Material wird gleichmäßig beansprucht, wodurch nahtlose, schweißnahtfreie Teile entstehen. Dies macht das Strangpressen zum optimalen Verfahren für dünnwandige, rotierende Bauteile.

II. Hauptkategorien von Spinnmaschinen

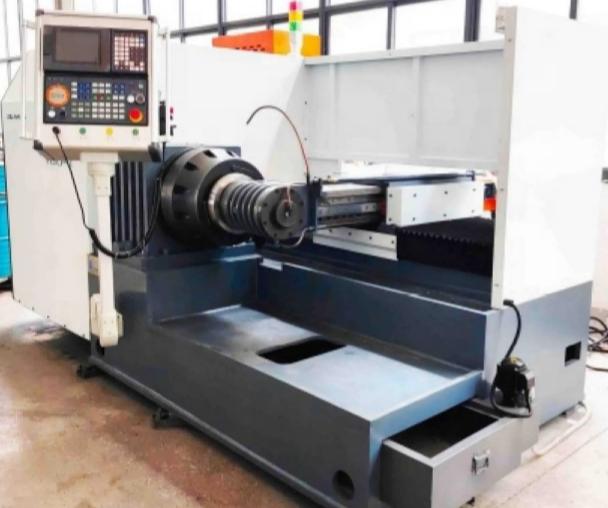

1. Standardmäßige horizontale Spinnmaschinen: Diese Maschinen werden hauptsächlich für konventionelle Beschläge, Aluminiumteile und Küchengeräte aus Edelstahl eingesetzt. Sie verfügen über eine manuelle oder halbautomatische Steuerung, bieten ein hohes Preis-Leistungs-Verhältnis und gehören zur Standardausrüstung kleiner und mittelständischer Verarbeitungsbetriebe.

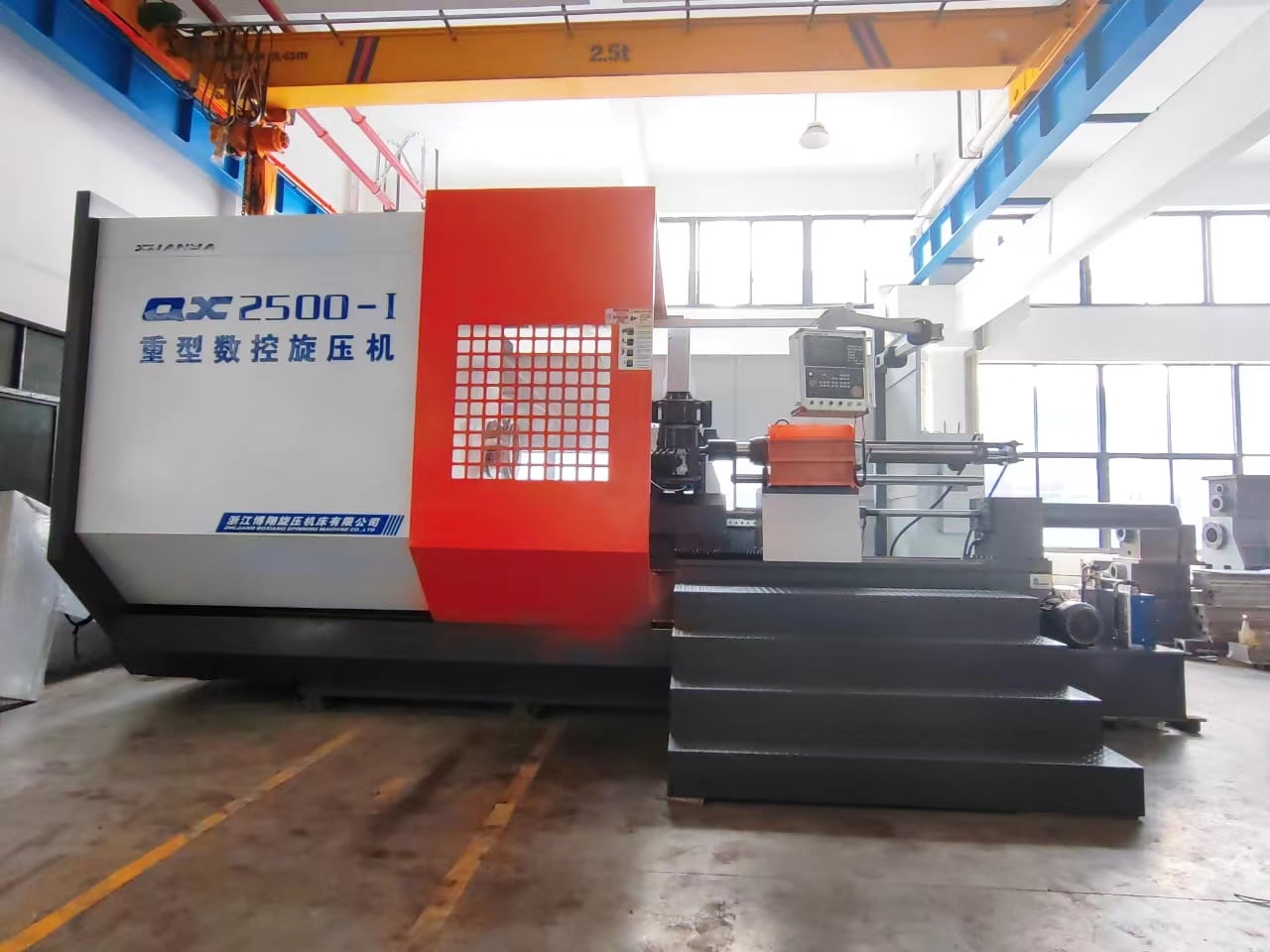

2.CNC-Hochleistungs-SpinnmaschinenDurch die Kombination von Hochleistungshydraulik mit CNC-Programmierung ermöglichen diese Maschinen das Ausdünnen während des Drückprozesses. Sie werden für hochfeste Legierungen (Titanlegierungen, hochfester Stahl) und Bauteile für die Luft- und Raumfahrt/Verteidigung eingesetzt und ermöglichen eine präzise Kontrolle der Wanddickentoleranzen;

3. Vertikale Spinnmaschinen: Werden hauptsächlich für die Bearbeitung von Köpfen mit großem Durchmesser, großen Druckbehälterböden und die Bearbeitung von Werkstücken mit hoher Beanspruchung eingesetzt; spezialisiert auf die petrochemische Industrie und die Kesselindustrie.

III. Kernvorteile von Spinnmaschinen

1. Rohstoffeinsparung: Im Vergleich zum Stanzen und Ausklinken wird beim Drücken eine Materialausnutzungsrate von über 90 % erreicht, wodurch der Abfall an Aluminium- und Edelstahlrohstoffen deutlich reduziert wird;

2. Erhöhte Werkstückfestigkeit: Durch das Spinnextrusionsverfahren wird das Metallgefüge dichter, was zu Fertigprodukten mit überlegener Zug- und Druckfestigkeit im Vergleich zu Stanzteilen führt;

3. Flexible Produktion: Der Produktwechsel erfolgt einfach durch Austausch des Dorns und bietet klare Vorteile für die kundenspezifische Kleinserienfertigung mit mehreren Modellen, ohne dass teure Stanzwerkzeuge benötigt werden.

4. Nahtlose Formgebung: Hergestellt aus einem einzigen, integrierten Stück ohne Schweißnähte, was eine hervorragende Dichtungsleistung gewährleistet und es für Druckbehälter und Hydraulikarmaturen geeignet macht.

IV. Industrieanwendungen

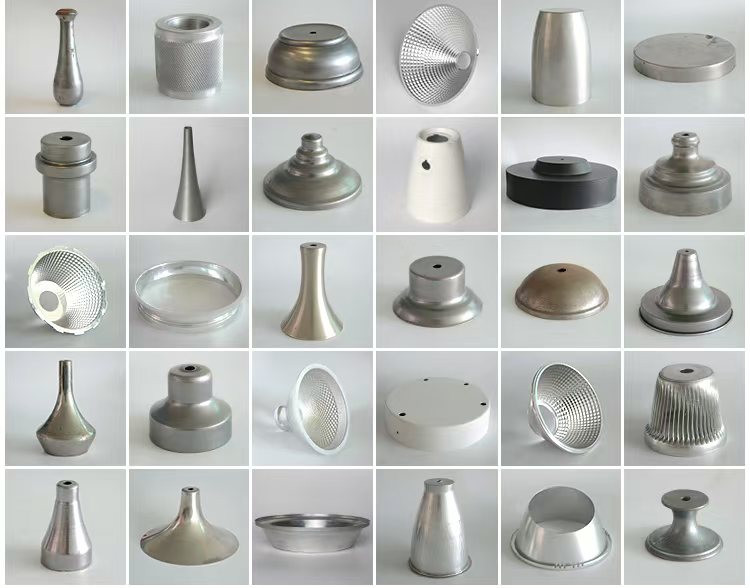

• Konsumgüter: Kochgeschirr aus Edelstahl, Thermoskannen, Lampengehäuse aus Aluminium, Autoräder und Gehäuse für Klimaanlagenkompressoren;
• Schwerindustrie / Verteidigung: Gehäuse für Luft- und Raumfahrttriebwerke, Raketenkörper, Hochdruckgasflaschen, petrochemische Köpfe und dünnwandige Raketendüsenkomponenten;
• Neue Energie: Gehäuse für Energiespeicherbatterien, Metallgehäuse für Brennstoffzellen, Flanschrohlinge für Windkraftanlagen.

V. Zusammenfassung der Branchenentwicklung

Angesichts des rasanten Wachstums der neuen Energie- und Luftfahrtindustrie ersetzen CNC-gesteuerte Vollservo-Spinnmaschinen zunehmend ältere hydraulische Modelle. Automatisiertes Be- und Entladen sowie die integrierte Wanddickenprüfung gehören mittlerweile zum Standard. Für kleine und mittlere Fertigungsunternehmen stellt das Spinnverfahren einen wichtigen Weg dar, Kosten zu senken und die Effizienz zu steigern, indem es traditionelle Schweiß- und Stanzverfahren ersetzt.
