Bohrmaschinentypen: Ein Vergleich

Bohrmaschinen gehören zu den am häufigsten eingesetzten Geräten in der mechanischen Bearbeitung. Verschiedene Bohrmaschinentypen unterscheiden sich deutlich in Aufbau, Bearbeitungsmöglichkeiten und Anwendungsbereichen. Die Wahl des richtigen Typs beeinflusst direkt die Bearbeitungseffizienz und die Kosten. Dieser Artikel bietet eine vergleichende Analyse dreier gängiger Typen: der Säulenbohrmaschine, der Radialbohrmaschine und der Tischbohrmaschine.

1. Vertikalbohrer

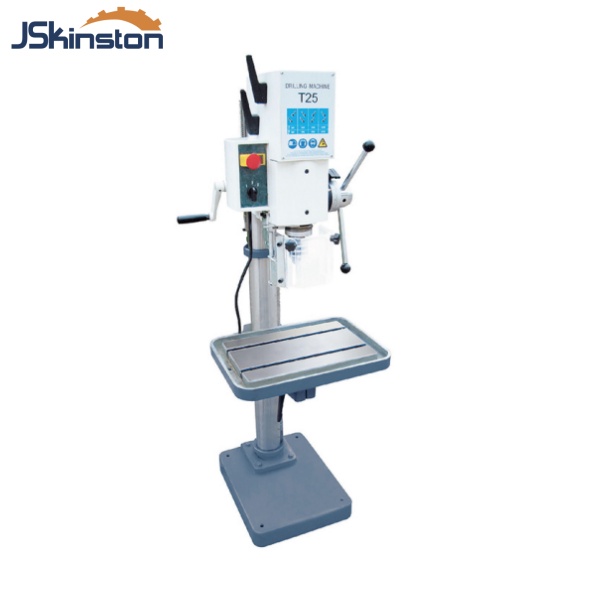

Die Säulenbohrmaschine ist die einfachste Art von Bohrgerät. Sie besteht aus einem Spindelkopf, der an einer vertikalen Säule montiert ist. Der Arbeitstisch lässt sich entlang der Säule heben und senken, und die Spindel fährt vertikal vor, um den Bohrvorgang abzuschließen.

Die Säulenbohrmaschine eignet sich für die Bearbeitung einzelner oder weniger Bohrungen in kleinen bis mittelgroßen Werkstücken. Sie findet häufig Verwendung in Instandhaltungswerkstätten, Werkzeugmachereien und Versuchsfertigungsabteilungen, wo die Losgrößen klein sind.

Die Säulenbohrmaschine hat den Nachteil, dass das Werkstück nach jedem Bohrvorgang neu positioniert werden muss. Sie eignet sich daher nicht für Teile mit vielen Bohrungen oder hohen Anforderungen an die Bohrungsgenauigkeit.

2.Radialarmbohrmaschine

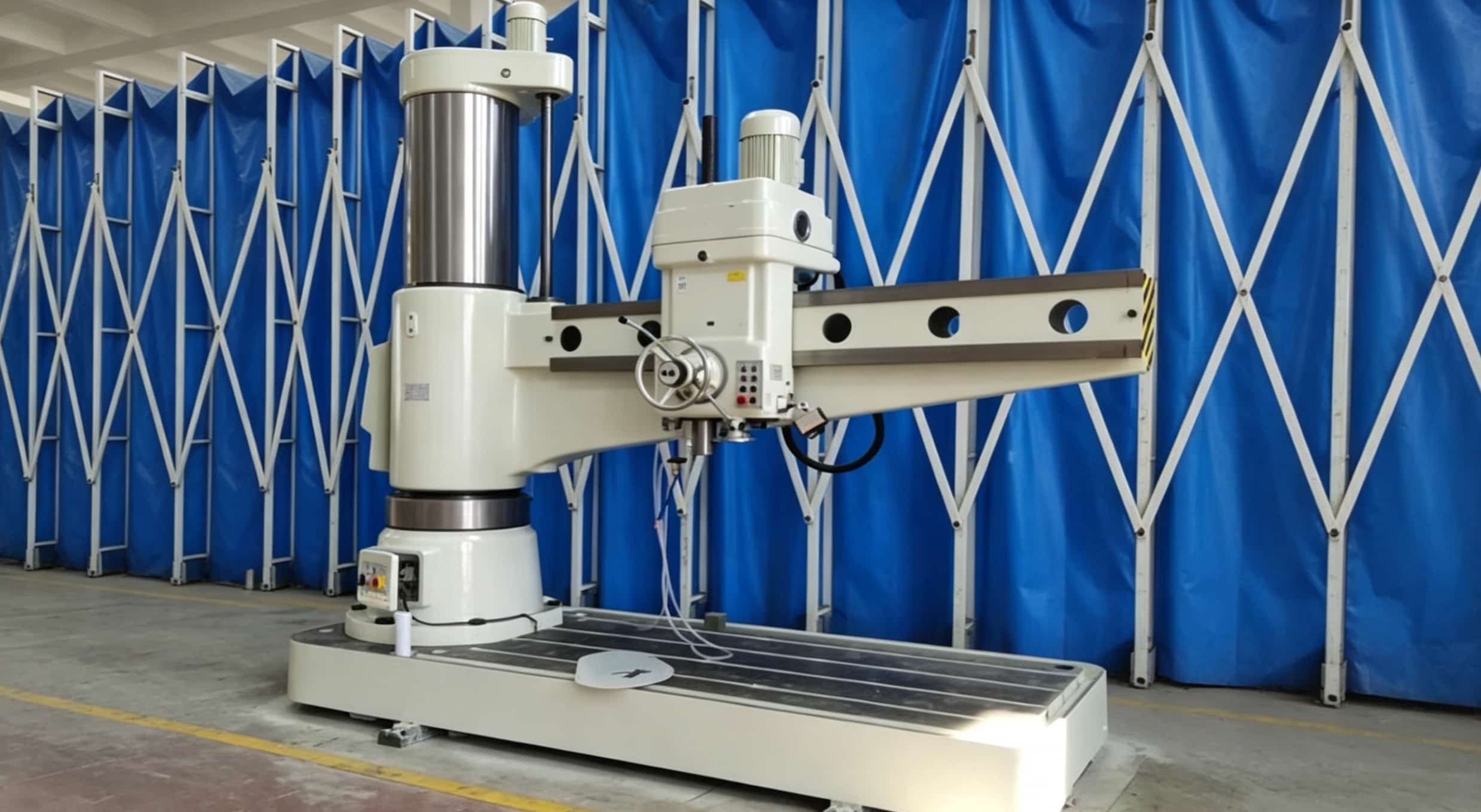

Die Radialarmbohrmaschine erweitert die Grundkonstruktion einer Säulenbohrmaschine um einen beweglichen Arm. Der Spindelkopf lässt sich horizontal entlang des Radialarms bewegen, und der gesamte Arm kann sich um die Säule drehen und vertikal verstellen. Dadurch kann die Spindel einen großen zylindrischen Arbeitsbereich abdecken.

Die Radialbohrmaschine ist für große Werkstücke wie Gehäuse, Schächte und Flansche konzipiert. Sie eignet sich besonders für Anwendungen, die viele Bohrungen in einem einzigen Werkstück erfordern, beispielsweise Rohrböden für Druckbehälter oder Wärmetauscher. Nach dem Einspannen des Werkstücks kann der Bediener den Spindelkopf und den Arm in verschiedene Positionen bewegen, ohne das Werkstück selbst neu positionieren zu müssen.

Der Vorteil der Radialbohrmaschine liegt darin, dass das häufige Umsetzen schwerer Werkstücke entfällt. Sie eignet sich gut für die Einzelteil- und Kleinserienfertigung, bei der die Werkstücktypen häufig wechseln.

Zu den Einschränkungen zählen der große Platzbedarf und die höheren Kosten im Vergleich zu Säulenbohrmaschinen. Für die Massenproduktion kleiner Teile ist sie nicht effizient.

3.Tischbohrmaschine

Die Tischbohrmaschine ist eine verkleinerte Version der Säulenbohrmaschine und für die Montage auf einer Werkbank konzipiert. Sie erreicht typischerweise höhere Spindeldrehzahlen als größere Maschinen.

Die Tischbohrmaschine ist für Bohrungen mit kleinem Durchmesser vorgesehen, typischerweise in elektronischen Bauteilen, Instrumenten, Modellen und anderen Präzisionskleinteilen. Sie ist auch in Laboren, Schulwerkstätten und kleinen Reparaturwerkstätten weit verbreitet. Dank der hohen Spindeldrehzahl eignet sie sich zum Bohren weicher Materialien wie Kunststoff, Holz und dünner Aluminiumbleche.

Zu den Einschränkungen der Tischbohrmaschine gehört der geringe Arbeitsbereich. Sie ist nicht geeignet für Bohrungen mit großem Durchmesser oder tiefe Bohrungen in Stahl. Der manuelle Vorschub erfordert Geschicklichkeit, da die Vorschubkraft nicht automatisch gesteuert wird.

4. Zusammenfassung der Unterscheidungsmerkmale

Die Wahl der Bohrmaschine hängt in erster Linie von der Werkstückgröße, der Anzahl der Löcher pro Werkstück und der Losgröße ab.

Tischbohrmaschine: Kleine Werkstücke, gelegentlicher Einsatz, kleine Lochdurchmesser.

Säulenbohrmaschine: Mittelgroße Werkstücke, kleine bis mittlere Losgrößen, allgemeine Bohrarbeiten.

Radialarmbohrmaschine: Große Werkstücke, Einzel- oder Kleinserienfertigung, Werkstücke, die viele Bohrungen erfordern.

5. Auswahlrichtlinie

Bei der Auswahl eines Bohrmaschinentyps sollten zunächst drei Fragen berücksichtigt werden.

Überschreitet die Werkstückgröße die Tischkapazität einer Säulenbohrmaschine? Wenn ja, ist eine Radialbohrmaschine die richtige Wahl.

Ist das Produktionsvolumen hoch? Für die Serienfertigung sind Standardbohrmaschinen nicht optimal. Stattdessen sollten Mehrspindelbohrmaschinen oder CNC-Bohrmaschinen in Betracht gezogen werden.

Welches Qualifikationsniveau ist für den Bediener erforderlich? Tischbohrmaschinen erfordern eine manuelle Vorschubsteuerung, was mehr Erfahrung voraussetzt. Säulen- und Radialbohrmaschinen bieten in der Regel einen automatischen Vorschub, wodurch die Anforderungen an die Qualifikation geringer sind.

Für die meisten kleinen bis mittelständischen Fertigungsbetriebe reicht eine Kombination aus Säulenbohrmaschine und Tischbohrmaschine für den täglichen Bedarf aus. Radialbohrmaschinen eignen sich am besten für Hersteller, deren Hauptprodukte große Strukturbauteile sind.
