Kernstärken der Portalfräsmaschine

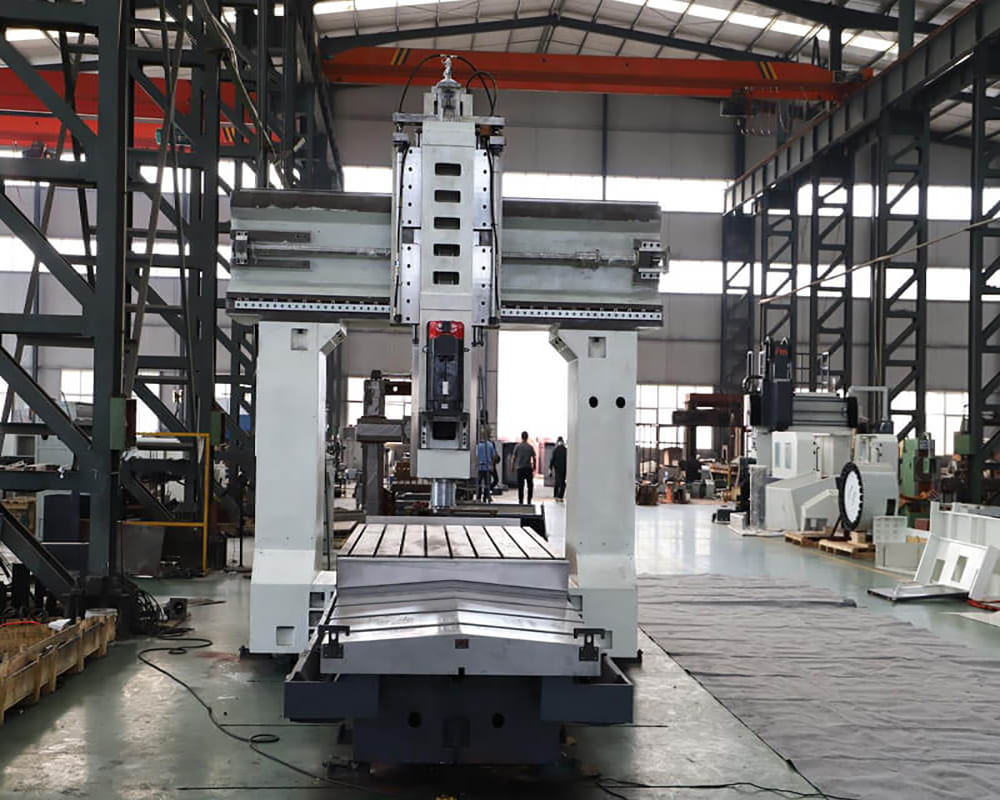

A Portalfräsmaschine Eine Portalfräsmaschine ist ein großes Bearbeitungszentrum, das für große Werkstücke konzipiert ist. Im Gegensatz zu einer Standard-Vertikalfräsmaschine, bei der sich der Tisch bewegt, verfügt eine Portalfräsmaschine über einen festen Tisch, während sich der Fräskopf auf einer Brücke über den Tisch bewegt. Diese Konstruktion verleiht der Portalfräsmaschine mehrere entscheidende Vorteile und macht sie zur idealen Wahl für große Teile.

Kann sehr große Werkstücke in einer Aufspannung verarbeiten

Der feststehende Tisch ist das wichtigste Merkmal. Das Werkstück bleibt still, während sich der Fräskopf bewegt. Dies unterscheidet sich grundlegend von Standardfräsmaschinen, bei denen sich das Werkstück mit dem Tisch bewegt. Bei großen, schweren Teilen mit einem Gewicht von mehreren Tonnen ist das Bewegen des Werkstücks schwierig und ungenau. Auf einer Portalfräsmaschine bewegt sich das Werkstück überhaupt nicht – nur der Fräskopf. Dadurch können sehr große Teile bearbeitet werden, die auf keiner anderen Maschine Platz fänden. Darüber hinaus kann der Fräskopf jeden Punkt auf dem Tisch erreichen, sodass ein komplettes großes Teil in einer Aufspannung ohne Umpositionierung oder Neuausrichtung bearbeitet werden kann. Dies spart Stunden oder sogar Tage an Bearbeitungszeit.

Schneidet kraftvoll und tief bei gleichzeitig hoher Präzision

Portalfräsmaschinen sind äußerst robust. Die Säulen sind massiv, die Brücke ist schwer und der feststehende Tisch ruht auf einem soliden Fundament. Diese Stabilität ermöglicht kraftvolle Schnitte in harten Materialien wie Stahl, Edelstahl und Gusseisen ohne Vibrationen oder Durchbiegung. Gleichzeitig sind Portalfräsmaschinen so konstruiert, dass sie enge Toleranzen über große Entfernungen einhalten. Durch den feststehenden Tisch befindet sich keine bewegliche Masse unter dem Werkstück, und der schwere Schneidkopf gleitet sanft auf präzisen Führungsbahnen. Moderne Portalfräsmaschinen erreichen Toleranzen von ±0,01 mm über die gesamte Tischlänge – bemerkenswert für solch große Maschinen.

Fünf-Seiten-Maschine in einer Aufspannung und einfach zu beladen

Viele Portalfräsmaschinen können mit mehreren Fräsköpfen ausgestattet werden. Ein Vertikalkopf bearbeitet die Oberseite, ein Winkelkopf die Seiten. Einige Maschinen verfügen über automatische Fräskopfwechsler, die ohne Bedienereingriff zwischen den verschiedenen Köpfen wechseln. Dies ermöglicht die Fünfseitenbearbeitung in einer Aufspannung – das Werkstück wird einmal auf dem Tisch platziert, und die Maschine bearbeitet die Oberseite, alle vier Seiten und sogar schräge Bohrungen. Auch das Einlegen schwerer Werkstücke ist einfach, da der Tisch bodennah fixiert ist. Ein Kran kann das Werkstück direkt auf dem Tisch absetzen, ohne es auf bewegliche Tische heben oder in beengte Bereiche schieben zu müssen. Das Einlegen dauert nur Minuten statt Stunden.

Saubere Spanabfuhr und thermische Stabilität

Die Spanabfuhr ist bei Portalfräsmaschinen hervorragend. Der Tisch ist plan, die Späne fallen von den Kanten ab, und viele Maschinen verfügen über in die Tischseiten integrierte Späneförderer. Durch die offene Bauweise können sich keine Späne verfangen, und da der Tisch feststeht, sind keine Abdeckungen erforderlich – ein wesentlicher Vorteil gegenüber Standardfräsmaschinen. Hinsichtlich der thermischen Stabilität ist der feststehende Tisch aufgrund seiner Unbeweglichkeit stabil, und die massive Konstruktion benötigt Zeit, um sich zu erwärmen. Viele moderne Portalfräsmaschinen verfügen zudem über eine Temperaturkompensation. Sensoren messen die Temperatur an wichtigen Punkten, und die Steuerung gleicht die Wärmeausdehnung automatisch aus. Dadurch bleibt die Maschine auch nach stundenlangem Betrieb präzise.

Einfaches Design und gängige Anwendungen

Portalmühlen Portalfräsmaschinen haben weniger bewegliche Teile, als man vielleicht denkt. Der feste Tisch hat überhaupt keine beweglichen Teile – keine Tischführungen, die verschleißen können, keine Kugelgewindetriebe, die gewartet werden müssen. Die Hauptverschleißpunkte sind die Säulen, die Brücke und der Fräskopf, die für Inspektion und Reparatur leicht zugänglich sind. Viele Betriebe stellen fest, dass Portalfräsmaschinen aufgrund ihrer einfacheren Konstruktion weniger Wartung benötigen als kleinere Maschinen. Diese Maschinen werden in vielen Branchen eingesetzt: Luft- und Raumfahrtunternehmen bearbeiten Tragflächenholme und Rumpfverkleidungen, Werkzeugmacher der Automobilindustrie fertigen große Spritzgussformen, Energieunternehmen bearbeiten Windkraftanlagennaben und Eisenbahnwerkstätten fertigen Wagenkastenteile. Jede Branche, die große Metallteile verarbeitet, nutzt Portalfräsmaschinen.

Die Kernstärken einer Portalfräsmaschine liegen auf der Hand. Sie bearbeitet sehr große Werkstücke, die auf anderen Maschinen nicht Platz finden. Sie fertigt ganze Teile in einer Aufspannung und spart so wertvolle Bearbeitungszeiten. Sie ermöglicht kraftvolles und tiefes Schneiden ohne Vibrationen und gewährleistet dabei höchste Präzision über große Flächen. Mit mehreren Bearbeitungsköpfen bearbeitet sie fünf Seiten in einer Aufspannung, ist einfach zu bestücken und sorgt für eine saubere Späneabfuhr. Für Betriebe, die große Teile bearbeiten müssen, ist eine Portalfräsmaschine nicht nur eine Option – sie ist die einzige Lösung. Die Maschine amortisiert sich durch reduzierte Rüstzeiten, höhere Genauigkeit und die Möglichkeit, Aufträge zu übernehmen, die andere Betriebe nicht ausführen können.
