Wälzfräsmaschinen | Die Kernwerkzeugmaschinen der Zahnradfertigung und der Eckpfeiler der Getriebeindustrie

Einführung

Zahnräder sind die „Gelenke“ der mechanischen Kraftübertragung. Von Automobilgetrieben und Untersetzungsgetrieben über Windkraftanlagengetriebe bis hin zu Baumaschinenmotoren – alle Geräte, die eine Kraftübertragung benötigen, sind auf Zahnräder angewiesen. Wälzfräsmaschine Die Wälzfräsmaschine ist die am weitesten verbreitete Werkzeugmaschine für die Massenproduktion von Stirnrädern und belegt im Bereich der Zahnradfertigung hinsichtlich der installierten Basis konstant den ersten Platz. In dieser Ausgabe erläutern wir die Funktionsprinzipien, Maschinentypen, Prozesse und den industriellen Nutzen von Wälzfräsmaschinen.

I. Bearbeitungsprinzipien von Wälzfräsmaschinen

Zahnräder werden im Wälzfräsverfahren gefertigt, wobei Wälzfräser und Werkstückspindel die Kernkomponenten bilden. Der Wälzfräser ähnelt einem Schneckenrad, dessen Schneidkanten mit Zähnen besetzt sind. Die Maschine steuert präzise das Verhältnis zwischen der Drehzahl des Wälzfräsers und der Indexiergeschwindigkeit des Zahnradrohlings. Während der Wälzfräser rotiert und schneidet, bewegt er sich gleichzeitig axial entlang des Zahnradrohlings. Durch diese Eingriffsbewegung fräst er kontinuierlich ein standardisiertes Evolventenprofil in den Rohling. Vereinfacht ausgedrückt: Wälzfräser und Zahnradrohling simulieren den Eingriff von Schnecke und Schneckenrad und fräsen so alle Zähne in einem einzigen Arbeitsgang.

II. Gängige Klassifizierungen von Wälzfräsmaschinen

1. Konventionelle mechanische WälzfräsmaschinenGeeignet für die allgemeine Bearbeitung kleiner bis mittelgroßer Zahnräder, wie z. B. Getrieberitzel und Zahnräder für Landmaschinen. Bietet ein hohes Preis-Leistungs-Verhältnis mit einer traditionellen mechanischen Getriebestruktur;

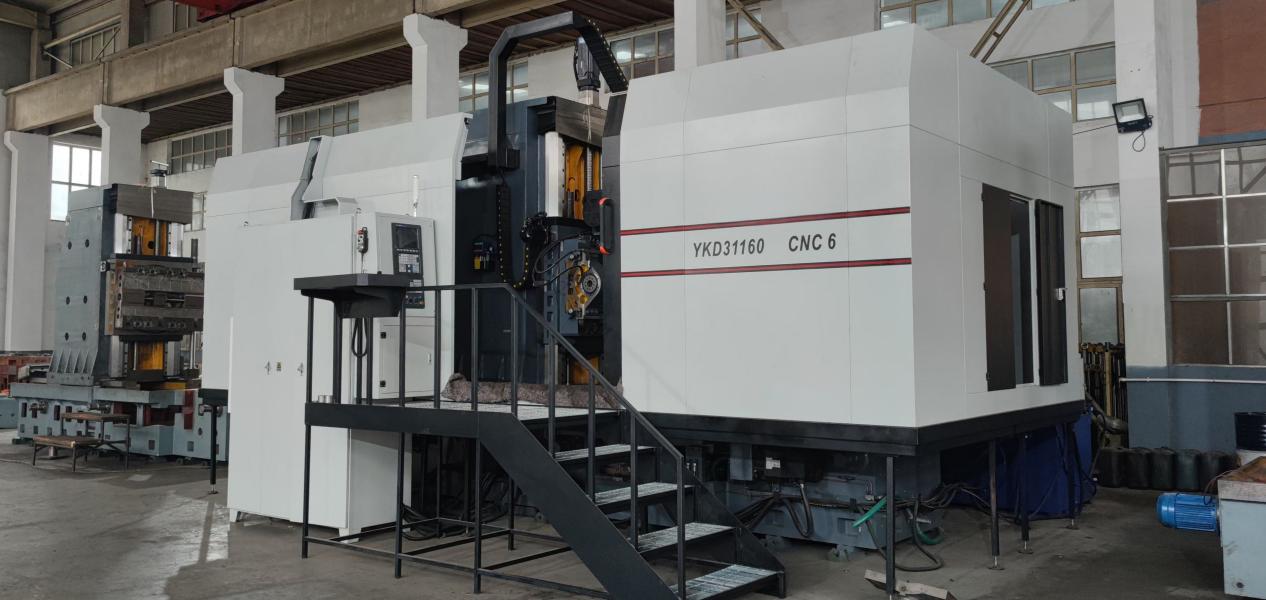

2. CNC-Wälzfräsmaschinen: Ausgestattet mit einem voll servogesteuerten CNC-System und 4-/5-Achsen-Interpolation, wodurch Präzisionsgrade 6–7 erreicht werden. Geeignet für hochpräzise Zahnräder in der Automobil- und Windkraftanlagenindustrie, mit automatischer Schalt- und Vorschubfunktion;

3. Große Stand-Wälzfräsmaschinen: Konzipiert für Zahnräder mit besonders großem Modul, wie sie im Bergbau, in der Windenergie und in der Schifffahrt eingesetzt werden, und geeignet für die Bearbeitung von Werkstücken mit Durchmessern von bis zu mehreren Metern. Diese Spezialmaschinen sind für anspruchsvolle industrielle Anwendungen konzipiert.

III. Vorteile von Wälzfräsmaschinen gegenüber anderen Zahnradbearbeitungsmaschinen

1. Hohe Bearbeitungseffizienz: Fertigt alle Zahnnuten in einem einzigen Arbeitsgang; im Vergleich zu Zahnradformmaschinen ist die Produktionseffizienz für zylindrische Zahnräder in großen Stückzahlen mehr als verdoppelt;

2. Hohe Vielseitigkeit: Durch einfaches Wechseln der Wälzfräser kann die Maschine geradverzahnte und schrägverzahnte Zylinderräder mit unterschiedlichen Modulgrößen und Zähnezahlen bearbeiten;

3. Kontrollierbare Kosten: Wälzfräser sind günstiger als Formfräser, was zu geringeren Stückbearbeitungskosten bei der Massenproduktion führt.

Einschränkungen: Innenverzahnungen und zweireihige Schmalnutverzahnungen können nicht bearbeitet werden; für diese Werkstücke werden üblicherweise Zahnradformmaschinen als ergänzende Lösung eingesetzt.

IV. Nachgelagerte Anwendungsszenarien

1. Automobilindustrie: Getriebe, Differentialgetriebe und Untersetzungsgetriebe für Elektrofahrzeuge (der Hauptmarkt für CNC-Wälzfräsmaschinen);

2. Allgemeine Maschinenbauteile: Zahnräder für Untersetzungsgetriebe, Luftkompressoren und Getriebe für landwirtschaftliche Maschinen;

3. Hochwertige Ausrüstung: Große Zahnräder für Windkraftanlagengetriebe, hydraulische Getriebe für Baumaschinen und Schiffsantriebsgetriebe.

V. Branchentrends

Der Boom bei Elektrofahrzeugen hat die Nachfrage nach hochpräzisen Wälzfräsmaschinen sprunghaft ansteigen lassen. Trockenwälzfräsen (ein umweltfreundliches Verfahren ohne Kühlschmierstoff) und Hochgeschwindigkeitswälzfräsen haben sich als neue technologische Entwicklungen etabliert. Traditionelle, veraltete Wälzfräsmaschinen werden zunehmend mit CNC-Systemen nachgerüstet, und die Zahnradfertigung entwickelt sich hin zu höherer Präzision, Automatisierung und intelligenter Technologie.
