Bohr- und Fräsmaschine: Ein Elektrowerkzeug für die Präzisionsbearbeitung von Gehäusen

I. Einleitung

In Werkstätten, die Getriebegehäuse, Motorblöcke, Windkraftanlagenfundamente, Ventilkörper für Baumaschinen und große Formen bearbeiten, sind Bohr- und Fräsmaschinen die wichtigsten Geräte für die Präzisionsbearbeitung von großflächigen Bohrungen, Stirnflächen und Nuten. Vielen fällt es schwer, zwischen Drehmaschinen, Fräsmaschinen und Bohr-Fräsmaschinen zu unterscheiden. Während Drehmaschinen das Werkstück und Fräsmaschinen das Schneidwerkzeug rotieren lassen, vereinen Bohr-Fräsmaschinen beide Funktionen und sind somit die Allrounder für die Präzisionsbearbeitung von hochbelastbaren Bauteilen.

II. Funktionsprinzip von Bohr- und Fräsmaschinen

Bohr- und Fräsmaschinen integrieren die Prozesse von Bohr- und Fräsmaschinen:

1. Fräsfunktion: Die Spindel ist mit einem Fräser oder Schaftfräser ausgestattet, um Schrupp- und Schlichtbearbeitungen an Werkstückoberflächen, Stufen und Nuten durchzuführen;

2. Bohrfunktion: Die Spindel ist mit einem Bohrstangenaufsatz und Bohrwerkzeugen ausgestattet. Durch die radiale Feineinstellung des Werkzeugs führt sie präzises Reiben und Bohren an vorgebohrten Löchern durch und gewährleistet so die Genauigkeit des Lochdurchmessers, die Rundlaufgenauigkeit und die Einhaltung der Toleranzen beim Lochabstand. Das Werkstück wird auf dem Tisch befestigt, der sich in mehreren Achsen bewegt, während der Spindelkopf vertikal fährt. Dadurch können Planfräsen, Bohren, Reiben und Mehrstationen-Präzisionsbohren in einer einzigen Aufspannung durchgeführt werden, wodurch Positionierfehler, die durch mehrere Aufspannungen entstehen, reduziert werden.

III. Hauptkategorien von Bohr- und Fräsmaschinen

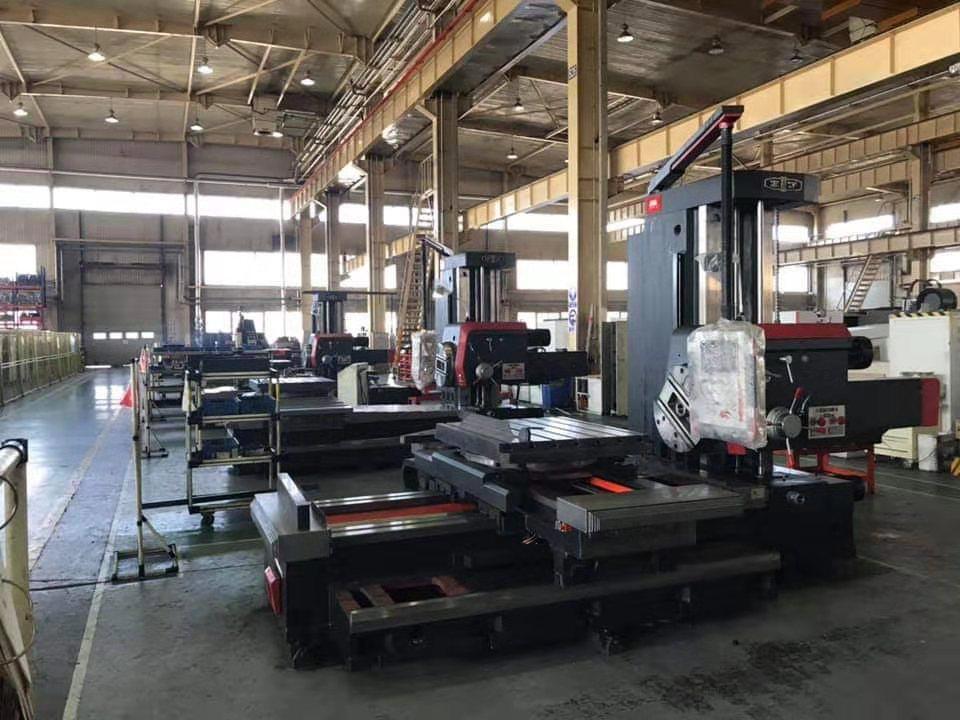

1. Horizontalbohr- und Fräsmaschinen: Diese in der Industrie am weitesten verbreiteten Maschinen zeichnen sich durch eine horizontal montierte Spindel aus und eignen sich hervorragend für die koaxiale Mehrloch- und Planbearbeitung von kastenförmigen Bauteilen. Sie sind die bevorzugte Wahl für Motorblöcke und Getriebegehäuse. Man unterscheidet zwischen standardmäßigen analogen Horizontalbohrmaschinen und CNC-Bodenbohr- und Fräsmaschinen; große Bodenbohrmaschinen können schwere Werkstücke mit einem Gewicht von mehreren Tonnen bearbeiten.

2. Vertikale Bohr- und Fräsmaschinen: Dank ihrer vertikalen Spindel eignen sich diese Maschinen für die Bearbeitung kleiner bis mittelgroßer Gehäuse und Formen und ermöglichen kombinierte Bohr-, Fräs- und Ausdrehvorgänge. Sie werden häufig für die Serienfertigung kleiner bis mittelgroßer Präzisionsbauteile eingesetzt.

3. Portalbohr- und -fräsmaschinen: Diese Maschinen mit Portalrahmen und breitem Arbeitstisch sind für das integrierte Fräsen und Bohren von übergroßen Platten, Windkraftanlagenrahmen und Schwerlastfundamenten konzipiert. Sie gehören zur Standardausrüstung in der Schwerindustrie und im Baumaschinenbau.

IV. Kernvorteile von Bohr- und Fräsmaschinen

1. Starke Kombinationsbearbeitungsmöglichkeiten: Fräsen, Bohren, Ausdrehen und Gewindeschneiden können in einer einzigen Aufspannung durchgeführt werden, wodurch die Prozesszyklen verkürzt und die Bearbeitungseffizienz verbessert werden;

2. Hervorragende Bearbeitungsgenauigkeit der Bohrungen: Nach dem Präzisionsbohren können die Toleranzen des Bohrungsdurchmessers die Güteklasse IT6–IT7 erreichen, wodurch Koaxialität, Parallelität und Positionsgenauigkeit für mehrere Sätze von Befestigungslöchern gewährleistet werden – eine Fähigkeit, die mit herkömmlichen Bohrmaschinen nicht zu erreichen ist;

3. Geeignet für die Großbearbeitung: Dank ihrer deutlichen Vorteile bei Verfahrweg und Tragfähigkeit können diese Maschinen übergroße Gehäuse und unregelmäßig geformte, schwere Werkstücke bearbeiten, die kleine und mittelgroße Bearbeitungszentren nicht bearbeiten können.

V. Hauptanwendungsgebiete

1. Antriebsstrang für Kraftfahrzeuge: Diesel-/Benzinmotorblöcke, Getriebegehäuse;

2. Schwerindustrie & Baumaschinen: Hydraulikventilgehäuse, Getriebegehäuse, Baggergehäuse;

3. Neue Energien & Windkraft: Gehäuse für Windkraftanlagengetriebe, Generatorfundamente;

4. Formenbau & Petrochemie: Große Kunststoffformen, Flanschlochsysteme für Druckbehälter.

VI. Branchenentwicklungstrends

Klassische mechanische Bohrmaschinen werden nach und nach durch CNC-Bohr- und Fräsmaschinen sowie 5-Achs-Bohr- und Fräszentren ersetzt; automatisierte Werkzeugmagazine, die prozessbegleitende Qualitätskontrolle und die Integration in automatisierte Produktionslinien finden immer mehr Anwendung. Mit dem Wachstum der Windkraft-, Baumaschinen- und Anlagenbaubranche steigt die Marktnachfrage nach robusten CNC-Bodenbohr- und Fräsmaschinen mit großem Verfahrweg kontinuierlich.
