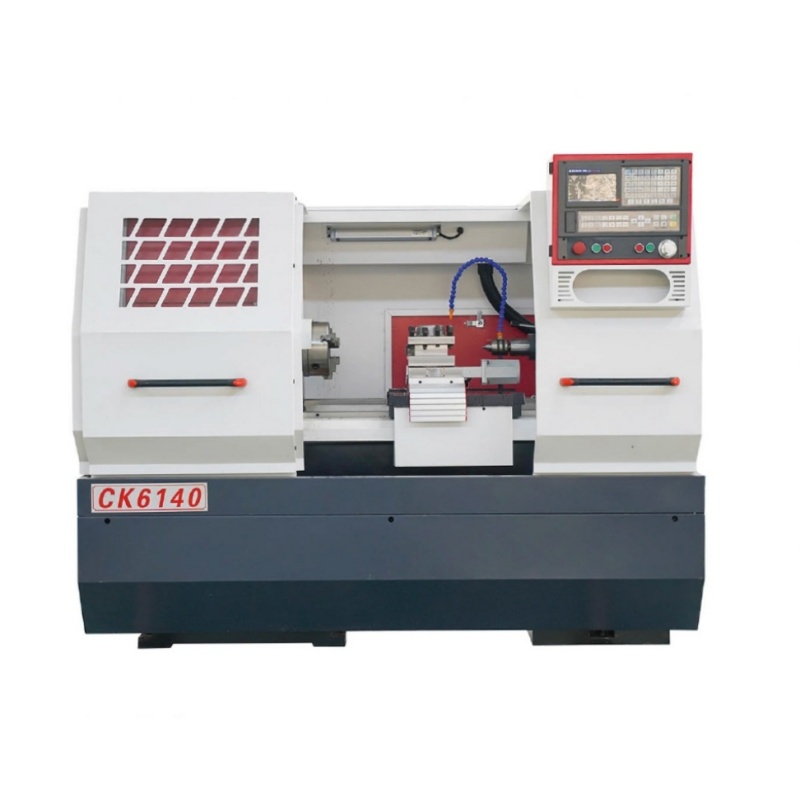

Die CNC-Drehmaschine, auch CNC-Drehzentrum genannt, ist eine hochpräzise und effiziente automatische CNC-Bearbeitungsanlage, die in der modernen Fertigung weit verbreitet ist. Als professionelle horizontale CNC-Drehmaschine und vielseitiges CNC-Drehzentrum wird sie hauptsächlich zum Drehen von Wellen, Scheiben, Hülsen und anderen komplexen Drehteilen eingesetzt. Sie zeichnet sich durch stabile Leistung, hohe Bearbeitungsgenauigkeit, einfache Bedienung und hohen Automatisierungsgrad aus, wodurch der Arbeitsaufwand deutlich reduziert, der Produktionszyklus verkürzt und die Bearbeitungseffizienz gesteigert werden kann. Diese automatische CNC-Drehmaschine eignet sich für die Serienfertigung und die Präzisionsbearbeitung und findet breite Anwendung in der Automobil-, Maschinenbau-, Hardware-, Elektronik-, Formenbau-, Luft- und Raumfahrtindustrie sowie in weiteren Branchen. Sie ist daher die bevorzugte CNC-Drehmaschine und Kernbearbeitungsanlage für moderne Fertigungsunternehmen.
Bestellung (Mindestbestellmenge) :
1Produktursprung :
ChinaVerschiffungshafen :
ShanghaiLieferzeit :
30Gewicht :
3400kgMerkmale
HAUPTMERKMALE DES PRODUKTS:
1. Vollständig geschlossenes Schutzdesign, gute Wasserdichtigkeit. Kompakte Bauweise, platzsparend.
2. Perfekte Abstimmung von Automatikgetriebe und Einzelradaufhängung
3. Stabile Präzision, hohes Drehmoment, hohe Steifigkeit, gute Vibrationsfestigkeit und hohe Bearbeitungseffizienz.
4. Modulares Design, unabhängige, wartungsfreie Spindel
Die Struktur zeichnet sich durch schnelles Starten und Stoppen, stabile, effiziente und hochpräzise Verarbeitung usw. aus.
5. Es gibt zwei Spindeltypen: Einzelspindel und Getriebespindel. Die Einzelspindel zeichnet sich durch hohe Drehzahl und hohe Präzision aus, die Getriebespindel durch hohes Drehmoment, hohe Schnittgeschwindigkeiten usw.
6. Hochsteife Reitstockkonstruktion
Spezifikation
INHALT | EINHEIT | SPEZIFIKATION |
|
| CK6166×1500 |
Schaukel über dem Bett | mm | Φ660 |
Schwingen Sie über die Querrutsche. | mm | Φ442 |
Maximaler Durchmesser der Drehung | mm | Φ544 (elektrischer 6-Positionen-Drehturm) |
Maximale Wendelänge | mm | 1284 |
Abstand zwischen den Zentren | mm | 1500 |
Mittelhöhe | mm | 330 |
Spindeldrehzahlbereich | r/min | 15 bis 1500 |
Spindelnase | mm | D1-8 |
Kegel der Spindelbohrung |
| Φ113mm (1:20)/ MT5 |
Spindelbohrung | mm | Φ105 |
X-Achsen-Verkehr | mm | 370 |
Z-Achsen-Verkehr | mm | 1284 |
Eilganggeschwindigkeit der X-Achse | m/min | 7 |
Eilganggeschwindigkeit der Z-Achse | m/min | 9 |
Leistung des Hauptmotors | kW | 7,5 |
X-Achsen-Motor | Nm | 10 |
Z-Achsen-Motor | Nm | 15 |
Werkzeugtyp |
| elektrisch |
Anzahl der Werkzeughalter |
| 4 |
Maximaler Abschnitt des Werkzeugs | mm | 32×32 |
Durchmesser der Reitstockhülse | mm | Φ90 |
Verfahrweg der Reitstockhülse | mm | 235 |
Verjüngung der Reitstockhülse |
| MT5 |
Gesamtabmessungen (L×B×H) | cm | 316×180×175 |
Verpackungsabmessungen (L×B×H) | cm | 329×205×203 |
Leistungskapazität | kVA | 20 |
Nettogewicht | kg | 3000 |
Bruttogewicht | kg | 3400 |
Produktvorteile
Optionales Zubehör:
1. Konfigurierbar: Manuelles Spannfutter, Hydraulisches Spannfutter, Hydraulischer Reitstock, Pneumatisches Spannfutter, Pneumatischer Reitstock
2,4/6/8 Stationstürme
3.GSK Siemens/Fanuc/Syntec/KND
4. Quadratischer Schneidantriebskopf.
5. Ausgestattet mit automatischem Stangenvorschub (sowohl Ölbad- als auch Servovorschub)
Warum Sie sich für uns entscheiden sollten
Ausgereifte und stabile Technologie Unterstützung kundenspezifischer Lösungen Kompletter KundendienstUnsere Zertifizierung
Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

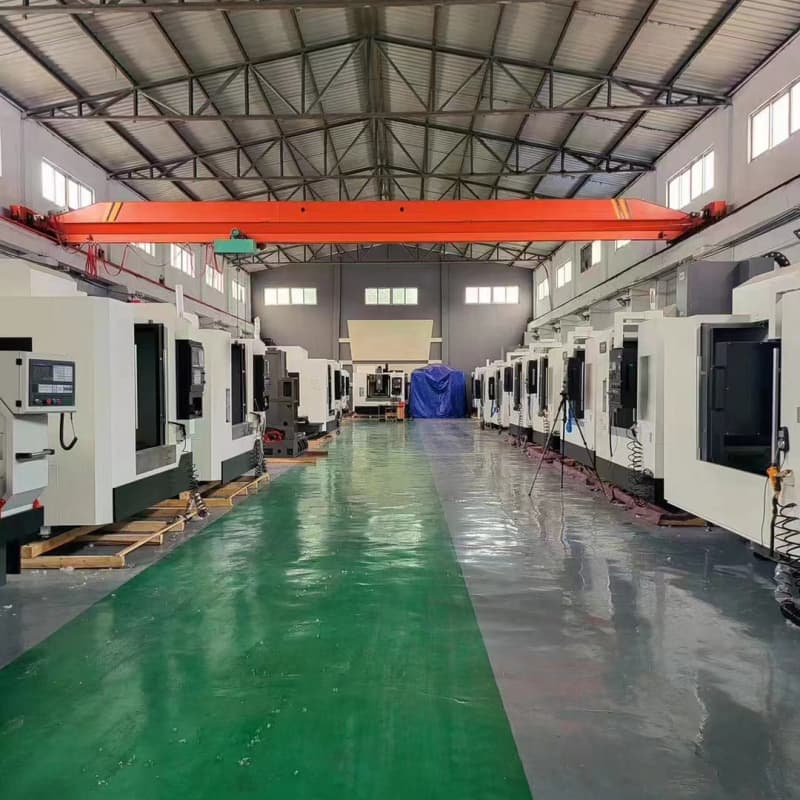

Fabrikvorführung
Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung

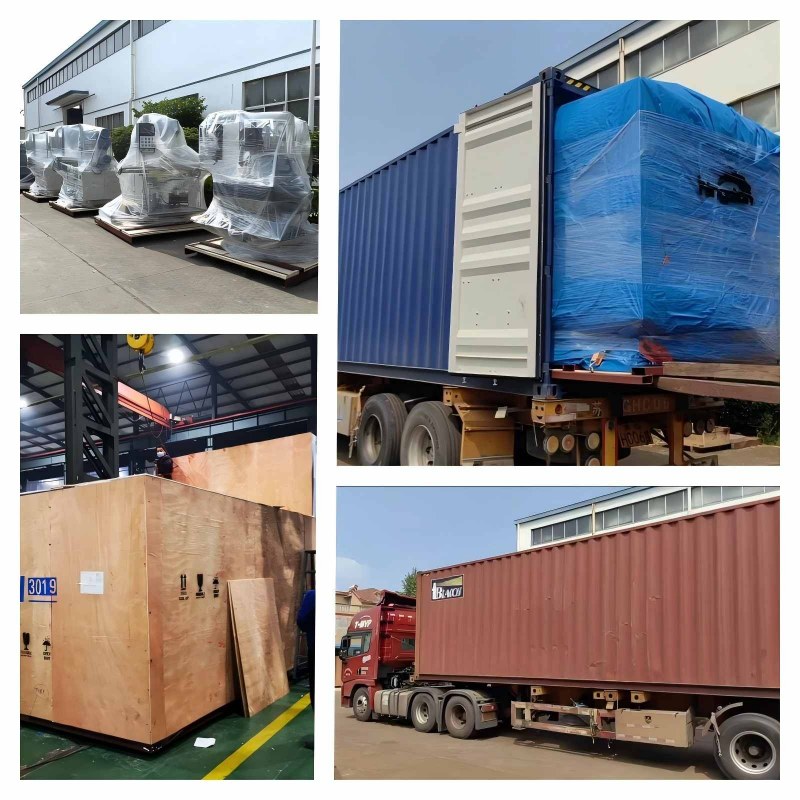

Verpackung und Versand
Sicherer und professioneller Transport, pünktliche Lieferung garantiert
