Einfach zu bedienende, vielseitige Universaldrehmaschine zum Schneiden und Formen von Metall

Einfach zu bedienende, vielseitige Universaldrehmaschine zum Schneiden und Formen von Metall

Die Universal-Drehmaschine, auch bekannt als horizontale Standard-Drehmaschine oder konventionelle Drehmaschine, ist eine weit verbreitete manuelle Metalldrehmaschine für die traditionelle Bearbeitung. Diese universelle konventionelle Drehmaschine wird hauptsächlich zum Drehen von äußeren und inneren zylindrischen Flächen, Kegelflächen, Stirnflächen, Nuten, Gewinden und verschiedenen Drehteilen eingesetzt. Dank ihrer stabilen Konstruktion, hohen Steifigkeit, einfachen Bedienung und hohen Zuverlässigkeit zeichnet sich diese Allzweck-Drehmaschine durch hohe Bearbeitungsgenauigkeit und Langlebigkeit aus. Sie eignet sich für die Einzelteil- und Kleinserienfertigung sowie für Wartungsarbeiten und erfüllt die unterschiedlichen Anforderungen der Metallbearbeitung im Maschinenbau.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Verschiffungshafen :
Shanghai
Lieferzeit :
40
Gewicht :
2295kg

Jetzt anfragen

Merkmale

Einfach zu bedienende, vielseitige Universaldrehmaschine zum Schneiden und Formen von Metall

Die hochpräzise CNC-Vertikaldrehmaschine für Schwerlastanwendungen, auch bekannt als Schwerlast-Vertikaldrehmaschine, ist eine weit verbreitete CNC-Metalldrehmaschine für die effiziente Bearbeitung schwerer Werkstücke. Diese Schwerlast-Vertikaldrehmaschine wird hauptsächlich zur Bearbeitung von Werkstücken mit großem Durchmesser und kurzer Länge eingesetzt, wie z. B. Scheiben, Ringe, Naben und andere schwere Rotationsteile. Darüber hinaus ermöglicht sie das Stirndrehen, Einstechen, Gewindeschneiden und weitere Bearbeitungsprozesse. Ihre vertikale Spindelkonstruktion zeichnet sich durch hohe Belastbarkeit, hohe Steifigkeit und stabile Bearbeitungsgenauigkeit aus und bietet eine komfortable Werkstückspannung sowie eine hohe Produktionseffizienz. Sie findet breite Anwendung in der Windenergie, Metallurgie, im Maschinenbau, Formenbau, Automobilzulieferindustrie und anderen Branchen und ist somit die ideale Wahl für die Bearbeitung schwerer Werkstücke, die sich auf Horizontaldrehmaschinen nur schwer einspannen lassen.

Universal Lathe Heavy Duty Lathe Machine

Um der wachsenden Nachfrage nach hochpräziser Schwerlastbearbeitung gerecht zu werden, haben wir nun diese fortschrittliche CNC-Vertikaldrehmaschine mit intelligentem Steuerungssystem und verstärkter Struktursteifigkeit entwickelt:

1. Hochsteifes Bett- und Spindelsystem, das eine gleichbleibende Genauigkeit auch bei der Bearbeitung unter hoher Belastung gewährleistet.
2. Praktische Werkstückklemmung für die schnelle Positionierung von Werkstücken mit großem Durchmesser und hohem Gewicht.
3. CNC-Steuerungssystem, das eine hochpräzise, effiziente automatisierte Bearbeitung mit reduziertem manuellem Eingriff ermöglicht.
4. Hochleistungsfähige Führungsbahnen und Getriebestruktur sorgen für eine hohe Schnittkraft bei intensiver Bearbeitung.
5. Branchenübergreifende Anpassungsfähigkeit zur Erfüllung vielfältiger Bearbeitungsanforderungen in den Bereichen Windenergie, Metallurgie und anderen Feldern

Spezifikation

Spezifikation	Modell
	C6241	C6246	C6246E	C6251	C6256	C6256E
Schaukel über dem Bett	410 mm (16 Zoll)	460 mm (18 Zoll)	460 mm (18 Zoll)	510 mm (20 Zoll)	560 mm (22 Zoll)	560 mm (22 Zoll)
Schwingen Sie über die Kreuzseite	220 mm (8-13/16 Zoll)	270 mm (10-3/4 Zoll)	270 mm (10-3/4 Zoll)	302 mm (12 Zoll)	355 mm (14 Zoll)	355 mm (14 Zoll)

Schwingung im Spaltdurchmesser	640 mm (25-1/8 Zoll)	690 mm (27-1/8 Zoll)	690 mm (27-1/8 Zoll)	735 mm (28-7/8 Zoll)	785 mm (30-7/8 Zoll)	785 mm (30-7/8 Zoll)

Abstand zwischen den Zentren	1000 mm (40 Zoll)			1000 mm (40 Zoll)
	1500 mm (60 Zoll)			1500 mm (60 Zoll)
	2000 mm (80 Zoll)			2000 mm (80 Zoll)
				3000 mm (120 Zoll)
Gültige Lückenlänge	165 mm (6-12 Zoll)			170 mm (6-11/16 Zoll)
Breite des Bettes	300 mm (11-13/16 Zoll)			350 mm (13-13/16 Zoll)
Spindelnase	D1-6		D1-8	D1-8
Spindelbohrung	58 mm (2-1/4 Zoll)		80 mm (3-1/8 Zoll)	80 mm (3-1/8 Zoll)		105 mm (4-1/8 Zoll)
Kegel der Spindelbohrung	Nr. 6 Morse		Nr. 7 Morse	Nr. 7 Morse		φ113(1:20)
Spindeldrehzahlbereich	12 Änderungen, 25–2000 U/min			12 Schaltvorgänge, 25–2000 U/min		12 Gänge, 25–1500 U/min
Verbundruhe-Reise	28 mm (5 Zoll)			130 mm (5-1/8 Zoll)
Quergleitbewegung	285 mm (11-1/4 Zoll)			316 mm (12-7/16 Zoll)
Maximaler Abschnitt von tol	25 × 25 mm (1 Zoll × 1 Zoll)
Gewindespindel	6 mm oder 4T.PI
Längsvorschubbereich	42 Arten, 0,031–1,7 mm/Umdrehung (0,0011”–0,0633”/Umdrehung)			3k nde 0059-1.646mmrev(0.0022-0.0612”/rev)

Querverteilerbereich	42 Sorten, 0,014–0,784 mm/Umdrehung			42 Sorten, 0,020–0,573 mm/Umdrehung
	(0,00033”-0,01837”/Umdrehung)			(0,00048”-0,01354”/Umdrehung)
Gewinde metische Steigungen	41 Arten, 0,1–14 mm			47 Arten, 0,2–14 mm		41 Arten,
						0,1–14 mm
Gewindesteigungen (Zoll)	60 Arten, 2~112T.PI.
Gewindesteigungen	50 Arten, 4–112 DP
Gewindemodul-Steigungen	34 Arten, 0,1–7 MP
Federdurchmesser	60 mm (2-5/16 Zoll)			75 mm (2-15/16 Zoll)
Quiltravel	130 mm (5 Zoll)			180 mm (7-1/16 Zoll)
Federkielverjüngung	Nr. 4 Morse			Nr. 5 Morse
Hauptmotorleistung	5,5 kW (7,5 PS) 3-phasig			7,5 kW (10 PS) 3-phasig
Kühlmittelpumpenleistung	0,1 kW (1/8 PS) 3-phasig
Gesamt	220 × 108 × 134 cm	220 × 108 × 137 cm	220 × 108 × 137 cm	239 × 115 × 143 cm	239 × 15 × 146 cm	239 × 15 × 146 cm
Abmessungen (L×B×H)	275 × 108 × 134 cm	275 × 108 × 137 cm	275 × 108 × 137 cm	284 × 115 × 143 cm	284 × 115 × 146 cm	284 × 115 × 146 cm
	325 × 108 × 134 cm	325 × 108 × 137 cm	325 × 108 × 137 cm	334 × 115 × 143 cm	334 × 115 × 146 cm	334 × 115 × 146 cm
				434 × 115 × 143 cm	434 × 115 × 146 cm	434 × 115 × 146 cm
Verpackungsgröße (L×B×H)	225 × 112 × 162 cm	225 × 112 × 162 cm	225 × 12 × 162 cm	245 × 119 × 174 cm	245 × 119 × 174 cm	245 × 119 × 174 cm
	280 × 112 × 162 cm	280 × 112 × 156 cm	280 × 112 × 156 cm	290 × 119 × 174 cm	290 × 119 × 174 cm	290 × 119 × 174 cm
	330 × 112 × 162 cm	330 × 112 × 156 cm	330 × 113 × 156 cm	340 × 119 × 174 cm	340 × 19 × 174 cm	340 × 119 × 174 cm
				440 × 119 × 174 cm	440 × 119 × 174 cm	440 × 19 × 174 cm
Nettogewicht	1580 kg	1645 kg	1645 kg	2070 kg	2195 kg	2195 kg
	1745 kg	1810 kg	1810 kg	2160 kg	2285 kg	2285 kg
	1900 kg	1965 kg	1965 kg	2435 kg	2560 kg	2560 kg
				2805 kg	2930 kg	2930 kg
Bruttogewicht	1844 kg	1910 kg	1910 kg	2460 kg	2600 kg	2600ko
	2049 kg	2115 kg	2115 kg	2550 kg	2690 kg	2690 kg
	2229 kg	2295 kg	2295k9	2840 kg	2980 kg	2980 kg
				3270 kg	3410 kg	3410 kg

Produkteinführung

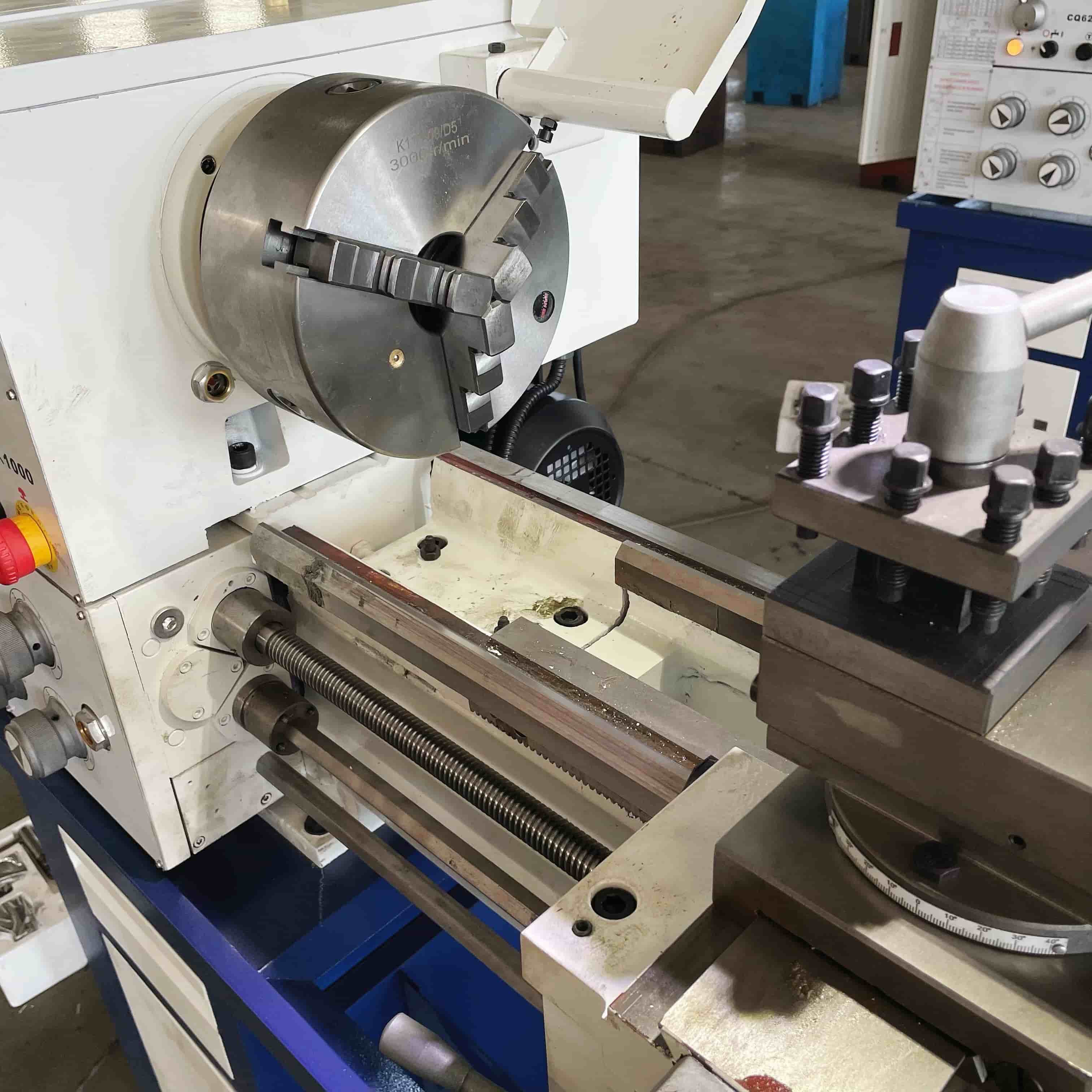

3-Backen-Drehbankfutter
Standardmäßiges 3-Backen-Selbstzentrierfutter für schnelles Spannen von Werkstücken, gewährleistet Zentriergenauigkeit und stabilen Halt.
Bett
Bett aus hochwertigem Gusseisen mit Verstärkungsrippen; Führungsbahnen gehärtet und präzisionsgeschliffen auf HRC52 für ausgezeichnete Verschleißfestigkeit und Steifigkeit.

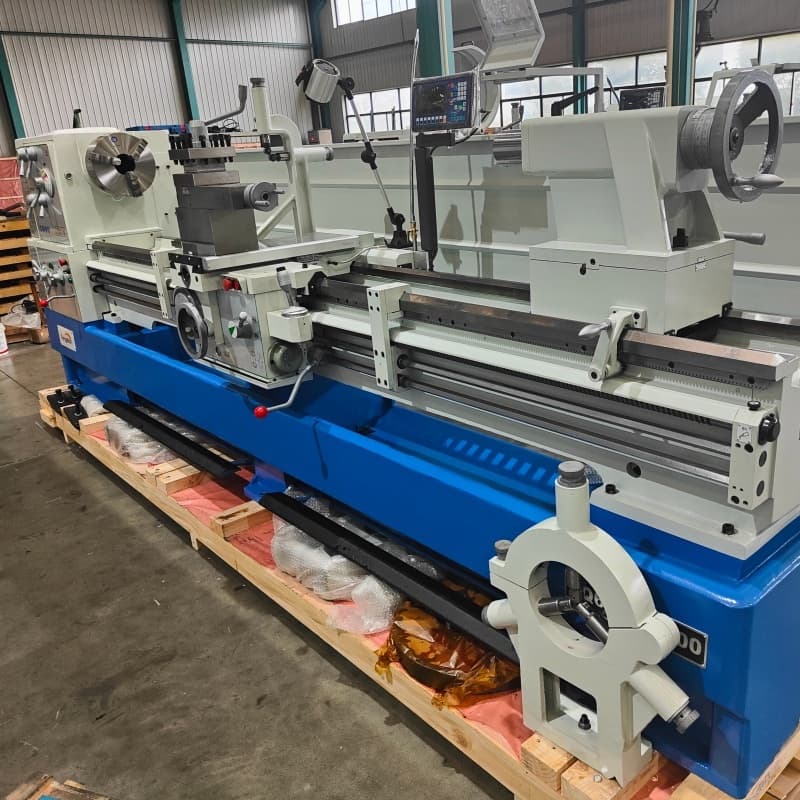

Ruhige Ruhe und anschließende Ruhe
Serienmäßig ausgestattet mit Lünette und Mitlaufstütze zur effektiven Unterstützung von Werkstücken mit langem Schaft, was die Stabilität und Genauigkeit bei der Bearbeitung schlanker Teile verbessert.

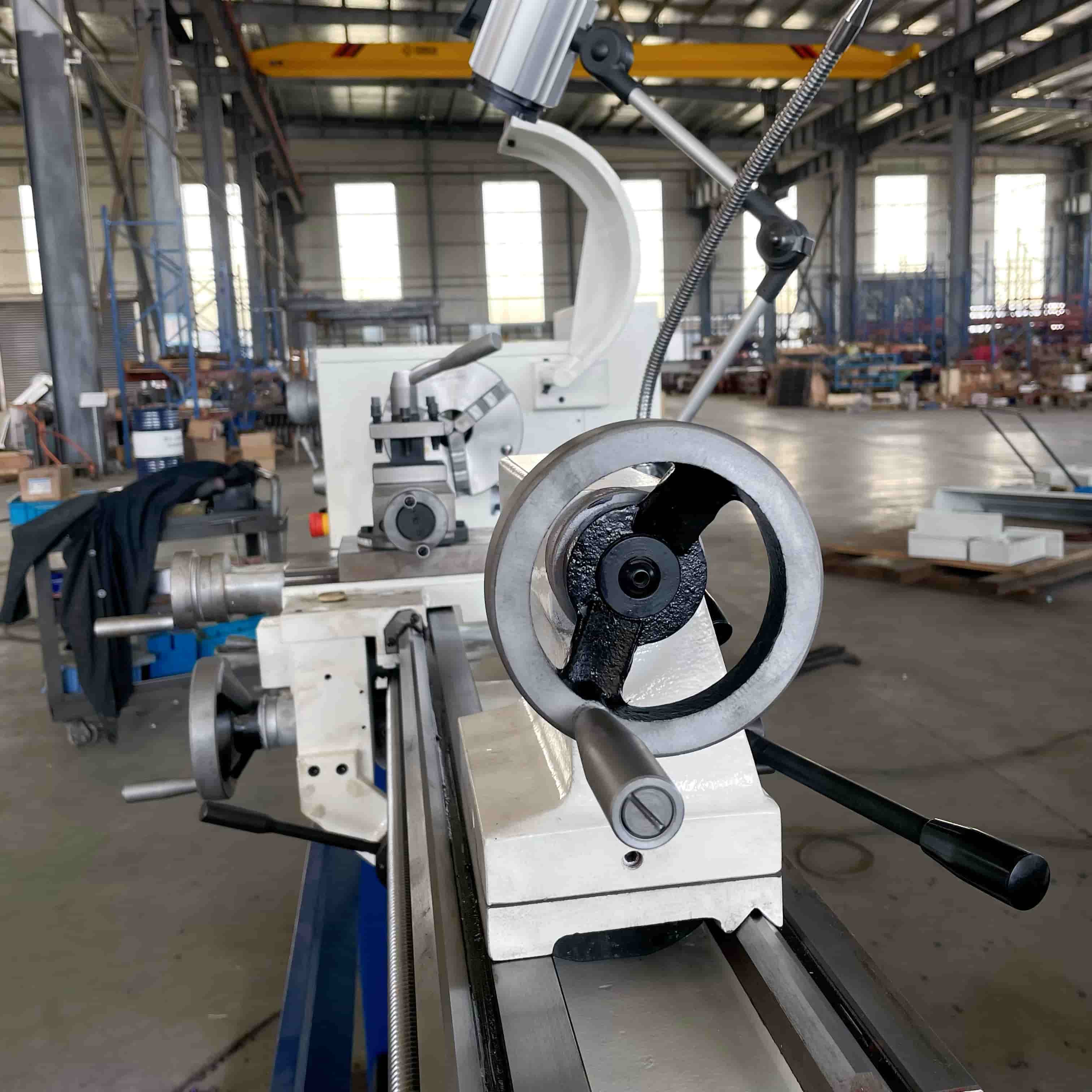

Handreitstock
Der manuelle Reitstock ermöglicht ein schnelles Arretieren und Lösen für eine präzise Werkstückpositionierung und passt sich den Bearbeitungsanforderungen unterschiedlicher Längen an.

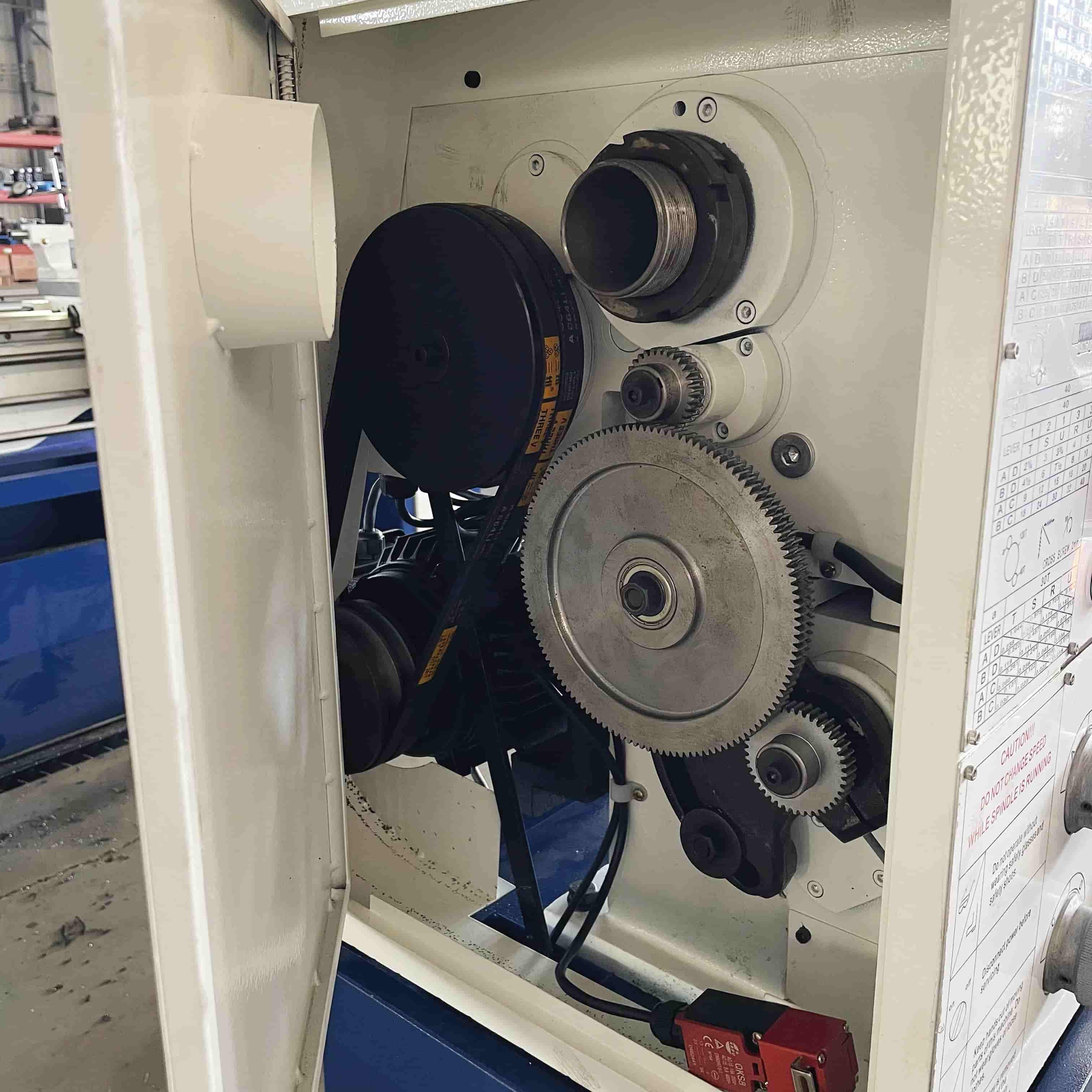

Spindelbox
Spindelkopf mit Zahnradantrieb für schwere Zerspanungsarbeiten, der sich durch hohe Steifigkeit, geringe Geräuschentwicklung sowie hervorragende dynamische Balance und Wärmeableitung auszeichnet.
