Warum Vertikaldrehmaschinen die Schwerzerspanung dominieren | Aufbau & Anwendungsfälle

Die meisten Metallverarbeitungsbetriebe verwenden für Standardteile horizontale Drehmaschinen. Bei übergroßen, schweren Scheibenbauteilen hingegen… Vertikaldrehbank Diese Maschine zeichnet sich als unersetzliche Bearbeitungslösung aus. Anders als herkömmliche Horizontalmodelle verfügt sie über eine aufrechte Spindelkonstruktion, die es ermöglicht, auch sperrige Werkstücke gleichmäßig auf dem horizontalen Arbeitstisch zu drehen. Dieser Artikel erläutert ihre einzigartige Konstruktion und typische industrielle Anwendungen, um die Vorteile dieser Technologie zu verdeutlichen. Hochleistungs-Vertikaldrehbank wird in der Schwerindustrie bevorzugt.

Einzigartige mechanische Konstruktion von Vertikaldrehmaschinen

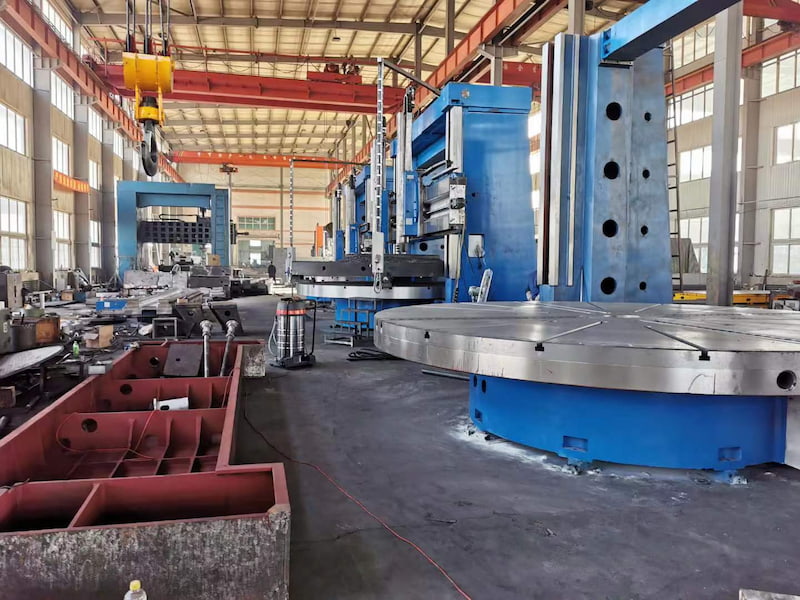

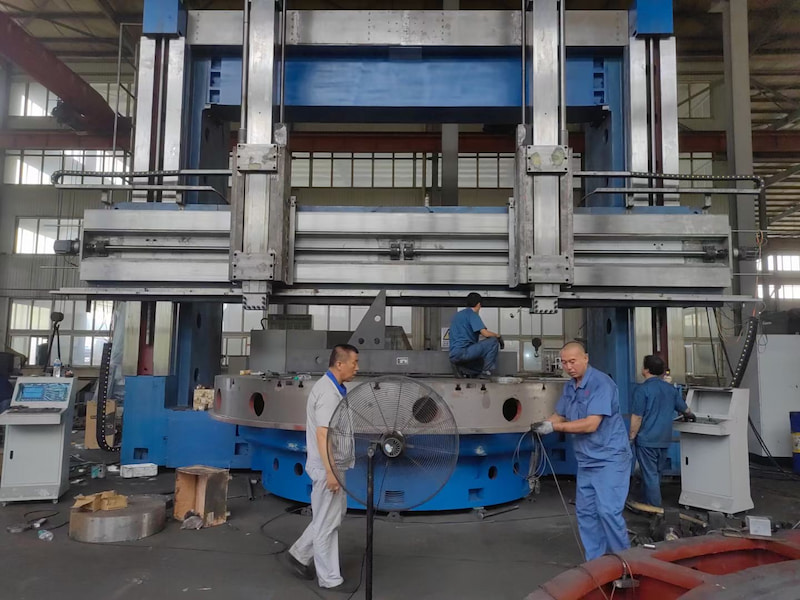

Der entscheidende Vorteil liegt in der vertikalen Spindelanordnung. Die Werkstücke liegen flach auf dem verstärkten Arbeitstisch, und der gesamte Druck der Schwerkraft wirkt direkt auf den stabilen Tisch und nicht auf die frei hängende Spindel. Diese ausgeklügelte Konstruktion verhindert Spindeldurchbiegung und vorzeitigen Verschleiß durch extrem schwere Werkstücke. Dank ihrer außergewöhnlichen Stabilität und Tragfähigkeit ist diese Maschine ideal für kurze, dicke Werkstücke mit großem Durchmesser, die mit herkömmlichen Drehmaschinen nicht bearbeitet werden können.

Wichtigste industrielle Anwendungsgebiete

Energie- und Schwermaschinenbau

Komponenten im Energiesektor stellen die typischsten Bearbeitungsszenarien dar. Naben von Windkraftanlagen, Laufräder von Wasserturbinen, Flansche von Kernkraftwerken und große Zahnkränze wiegen oft Dutzende Tonnen und haben einen maximalen Durchmesser von 25 Metern. Horizontale Drehmaschinen stoßen bei solchen extremen Belastungen an ihre Grenzen. Im Gegensatz dazu ermöglicht die Hochleistungs-Vertikaldrehmaschine sowohl die Schrupp- als auch die Schlichtbearbeitung mit gleichbleibender Präzision und erfüllt damit optimal die hohen Anforderungen der neuen Energie- und Schwerindustrie.

Luft- und Raumfahrt- sowie Verteidigungsindustrie

Die Luft- und Raumfahrtindustrie fertigt zahlreiche hochpräzise Ring- und Scheibenbauteile, darunter Triebwerksgehäuse, Turbinenscheiben und Raketenstrukturkomponenten. Diese Werkstücke bestehen aus schwer zerspanbaren Superlegierungen mit strengen Toleranzvorgaben. Die Vertikaldrehmaschine mit integrierter Dreh-Fräs-Funktion führt Außenkreis-, Innenbohrungs-, Stirnflächen- und Bohrbearbeitungen in einer einzigen Aufspannung durch und gewährleistet so höchste geometrische Genauigkeit.

Automobil- und Schienenverkehrsproduktion

Vertikaldrehmaschinen ermöglichen die kostengünstige Massenproduktion von standardisierten, scheibenförmigen Bauteilen in der Transportindustrie. Sie finden breite Anwendung in der Bearbeitung von Kfz-Bremsscheiben, Schwungrädern, Kupplungsdruckplatten und Radsätzen für Eisenbahnen. Die nach unten gerichtete Schwerkraft minimiert Werkstückschwingungen während der Rotation und sorgt so für eine hervorragende Oberflächenglätte und minimalen Rundlauffehler. In Kombination mit automatisierten Zuführsystemen bilden sie intelligente Produktionslinien für hohe Stückzahlen.

Allgemeine Industrie- und Bergbaumaschinen

In der allgemeinen Maschinenbauindustrie werden mit dieser Anlage große Lagerringe, schwere Motorgehäuse, Zahnradrohlinge und Bergbaumaschinenteile bearbeitet. Sie eignet sich für nahezu alle schweren ringförmigen Werkstücke und dient als universelle Bearbeitungsanlage für mittelgroße und große mechanische Bauteile.

Endgültiges Urteil

Zusammenfassend lässt sich sagen, dass die Vertikaldrehmaschine die technische Lücke der Horizontaldrehmaschinen bei der Bearbeitung schwerer Werkstücke schließt. Dank ihrer aufrechten Spindel und des hochsteifen Gehäuses bietet die Vertikaldrehmaschine zuverlässige Lösungen für die Energie-, Luft- und Raumfahrt-, Transport- und Bergbauindustrie. Für Hersteller, die sich auf die Fertigung sperriger, hochpräziser Metallteile spezialisiert haben, ist eine robuste Vertikaldrehmaschine ein unverzichtbarer Bestandteil ihrer Bearbeitungsausrüstung.
