Hochwertige CNC-Portalfräsmaschine XH3022 mit hoher Tragfähigkeit

high precision cnc milling machine center

Hochwertige CNC-Portalfräsmaschine XH3022 mit hoher Tragfähigkeit

Das CNC-Portalbearbeitungszentrum XH3022 ist eine hochspezialisierte, übergroße Portalmaschine, die speziell für die industrielle Großserienfertigung und die Bearbeitung komplexer, schwerer Bauteile entwickelt wurde. Dank ihrer geschlossenen Doppelständerkonstruktion und der robusten Gusseisenkonstruktion zeichnet sie sich durch außergewöhnliche Stabilität und hervorragende Stoßfestigkeit aus. Mit ihren großen Verfahrwegen und der extremen Tragfähigkeit bewältigt sie problemlos übergroße Formen, Stahlbauteile und schwere Werkstücke, die mit Standardmaschinen nicht bearbeitet werden können.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Farbe :
Customized
Verschiffungshafen :
Shanghai
Lieferzeit :
30
Gewicht :
23Ton

Jetzt anfragen

Hochwertige CNC-Portalfräsmaschine XH3022 mit hoher Tragfähigkeit

Ausgestattet mit intelligenter CNC-Steuerung und industrietauglichen Servosystemen bietet die XH3022 gleichbleibende dynamische Genauigkeit und zuverlässigen Dauerbetrieb auch unter hoher Belastung. Die optimierte Spindeleinheit und die robuste mechanische Konstruktion gewährleisten ein optimales Verhältnis von hoher Zerspanungsleistung und feiner Oberflächengüte und eignen sich sowohl für anspruchsvolle Bearbeitungsaufgaben als auch für hochpräzise Feinbearbeitung. Sie findet breite Anwendung im Schwermaschinenbau, in der Komponentenfertigung für die neue Energiewirtschaft, im Formenbau und in der kundenspezifischen Fertigung von Schwerlastteilen.

Mit optimierter Portalbewegung, abgedichtetem Schutz und benutzerfreundlichem Betriebssystem wird die XH3022 zur Kernbearbeitungsanlage für die Schwerindustrie, große Formenwerke und die Fertigung von groß angelegten Sonderteilen.

Spezifikation

Spezifikation	Einheit	XH3022
Tischbreite	mm	1500
Tischlänge	mm	3000
Maximale Auslastung der Tabelle	KG	8000
T-Nuten (Breite/Abstand/Anzahl)		221609
X-Achsen-Verkehr	mm	3100
Y-Achsen-Verkehr	mm	1900
Z-Achsen-Verfahrweg	mm	900
Abstand von der Spindelnase zum Arbeitstisch	mm	150-1050
Abstand zwischen zwei Spalten	mm	1900
Spindelkonus		BT50-190
Spindelmotor	KW	15/18,5
Spindeldrehzahl	U/min	6000

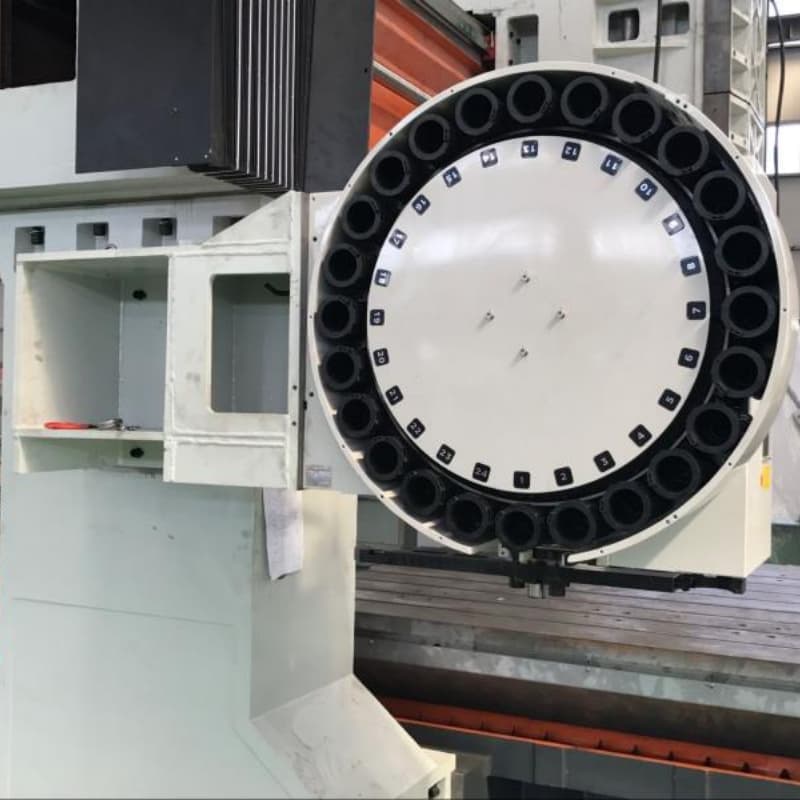

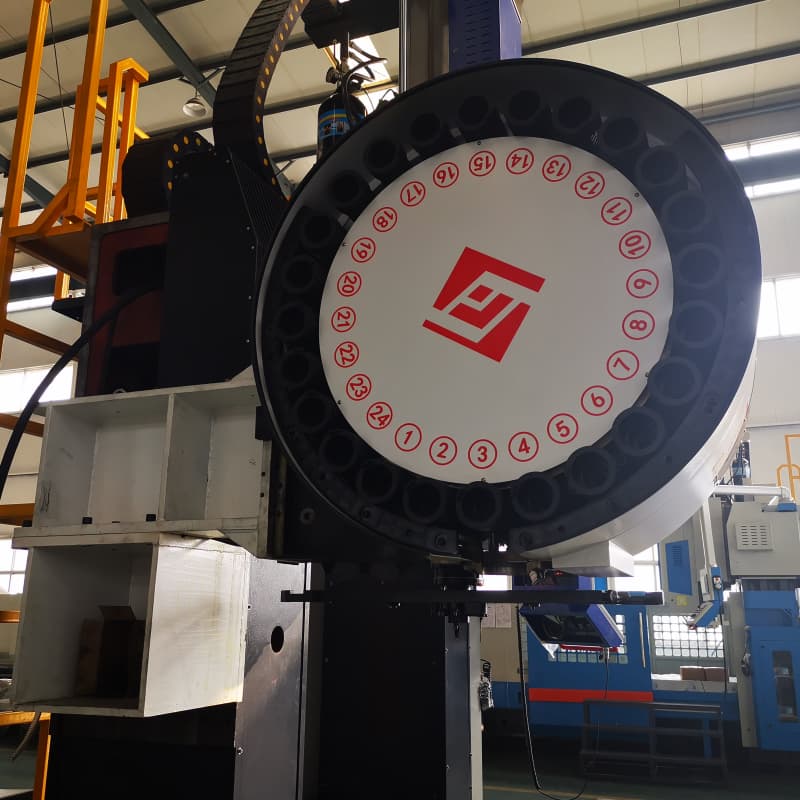

Magazinkapazität		24
Vorschubgeschwindigkeit (×/Y/Z-Achse)	mm/min	1-8000
Eilganggeschwindigkeit (X/Y/Z-Achse)	m/min	12.12.2010
Positioniergenauigkeit-X	mm	0,020
Positionsgenauigkeit-Y	mm	0,015
Positioniergenauigkeit-Z	mm	0,015
Wiederholgenauigkeit der Positionierung -X	mm	0,012
Wiederholgenauigkeit der Positionierung -Y	mm	0,010
Wiederholgenauigkeit der Positionierung -Z	mm	0,010
Dimension	mm	830043004900
Gewicht	T	23

Produktvorteile

Extrem hohe Portalsteifigkeit
Die integrierte, verdickte Gusseisenrahmenkonstruktion und die feste Trägerkonstruktion gewährleisten einen stabilen Betrieb auch bei langfristiger, schwerer Zerspanung.
Große Reise & schwere Ladung
Ein besonders großer Arbeitshub und ein hochbelastbarer Arbeitstisch erfüllen die Bearbeitungsanforderungen von extra großen und schweren Werkstücken.

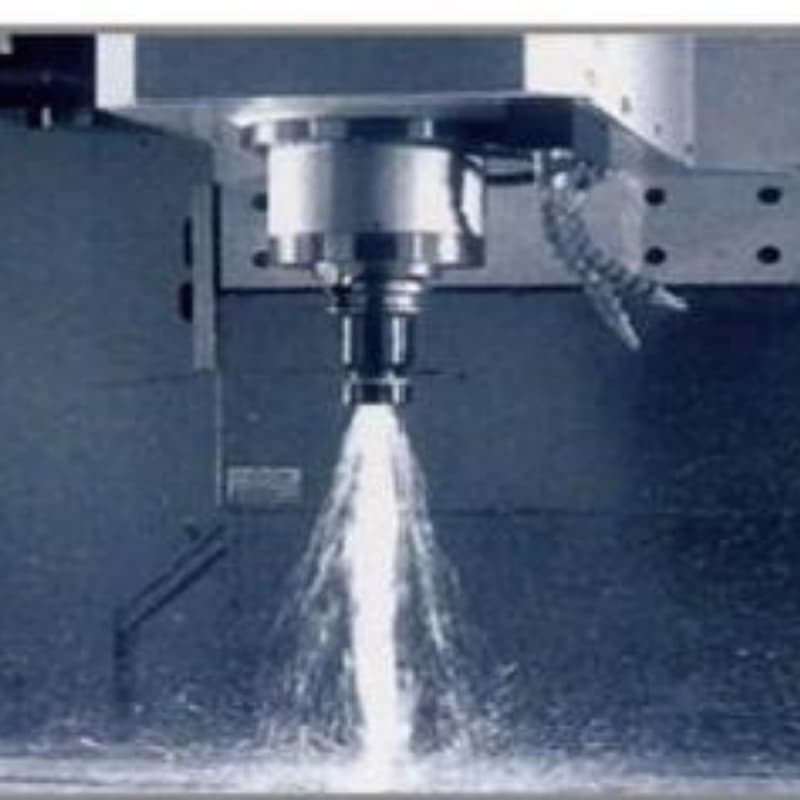

Starke Schneidleistung
Eine Hochleistungsspindel mit hoher Steifigkeit ermöglicht effizientes Schruppen und hochpräzises Schlichten von Hartmetallen.
Hochpräzisions-Übertragungssystem
Die Präzisionskugelgewindetrieb- und Linearführungskonstruktion garantiert eine hervorragende Positioniergenauigkeit und Bearbeitungsstabilität.
Breites Anwendungsspektrum in der Schwerindustrie
Geeignet für die Herstellung großer Formen, technischer Teile, Luft- und Raumfahrtkomponenten sowie nicht standardisierter, schwerer Teile.

Jiangsu KINGSTON MASCHINE WERKZEUGE GROUP CO.,LTD

Die Jiangsu Kingston Machine Tools Group hat sich vor 20 Jahren in der Metallverarbeitung einen Namen gemacht. Seit der Gründung im Jahr 1998 vermarkten, verkaufen, warten und betreuen wir Metallbearbeitungsmaschinen und Fördertechnikprodukte auf dem internationalen Markt. Um unseren Kunden ein flexibleres und qualitativ hochwertigeres Maschinensortiment für höchste Ansprüche zu bieten, haben wir intensiv recherchiert und die besten Hersteller von Metallbearbeitungsmaschinen weltweit kontaktiert. Dazu gehörte auch der weltweit größte Hersteller von Wälzfräsmaschinen, CNC-Metalldrückmaschinen, Abkantpressen und Blechwalzwerken. Gemeinsam fertigten wir Maschinen nach unseren Spezifikationen unter der Marke Kingston. Unser Maschinenportfolio umfasst Wälzfräsmaschinen, CNC-Metalldrückmaschinen, hydraulische Stanzmaschinen, Abkantpressen, Scheren, Walzwerke, Profilbiegemaschinen, Stanzmaschinen, Plasma- und Laserschneidanlagen sowie Drehmaschinen.

Warum Sie sich für uns entscheiden sollten

Ausgereifte und stabile Technologie
Mit jahrelanger Erfahrung in der Fertigung von Werkzeugmaschinen und CNC-Anlagen setzen wir auf ausgereifte und stabile Prozesse – von der Konstruktion über die Auswahl der Kernkomponenten bis hin zur Endmontage. Unsere Maschinen zeichnen sich durch hohe Zuverlässigkeit, geringe Ausfallrate und präzise Fertigung aus und erfüllen somit die Anforderungen der langfristigen Dauerproduktion. Das macht uns zum bevorzugten Partner für Kunden weltweit.
Unterstützung kundenspezifischer Lösungen
Wir bieten exklusive, kundenspezifische Lösungen, die auf die Werkstückspezifikationen, die Bearbeitungstechnologie, die Produktionskapazität und die Gegebenheiten vor Ort abgestimmt sind. Dazu gehören CNC-Systeme, Verfahrwege, Geschwindigkeiten, Werkzeugwechsler, Vorrichtungen und Automatisierungsmodernisierungen. Eine Maschine, eine Lösung – für mehr Effizienz, geringere Kosten und höhere Wettbewerbsfähigkeit.
Kompletter Kundendienst
Unser professionelles Kundendienst- und Technikteam bietet weltweit Unterstützung bei Installation, Inbetriebnahme, Bedienungsschulungen und Wartung. Wir sind rund um die Uhr online erreichbar. Bei Geräteproblemen reagieren wir schnell, bieten zeitnahen technischen Support per Fernwartung und bei Bedarf Service vor Ort – für eine unterbrechungsfreie Produktion und sorgenfreie Nutzung.

Unsere Zertifizierung

Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

cnc gantry cutting machine

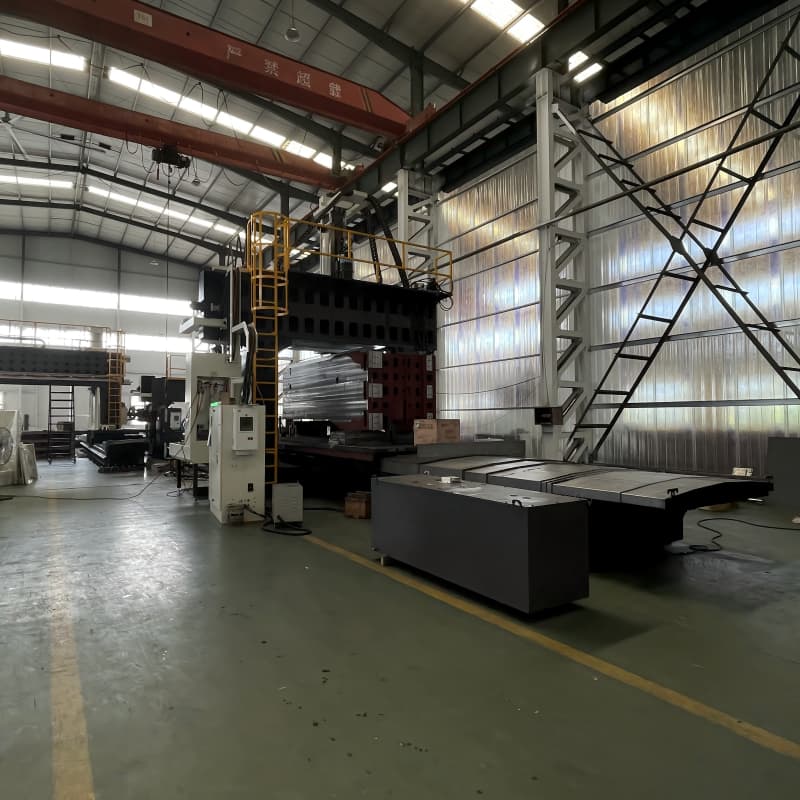

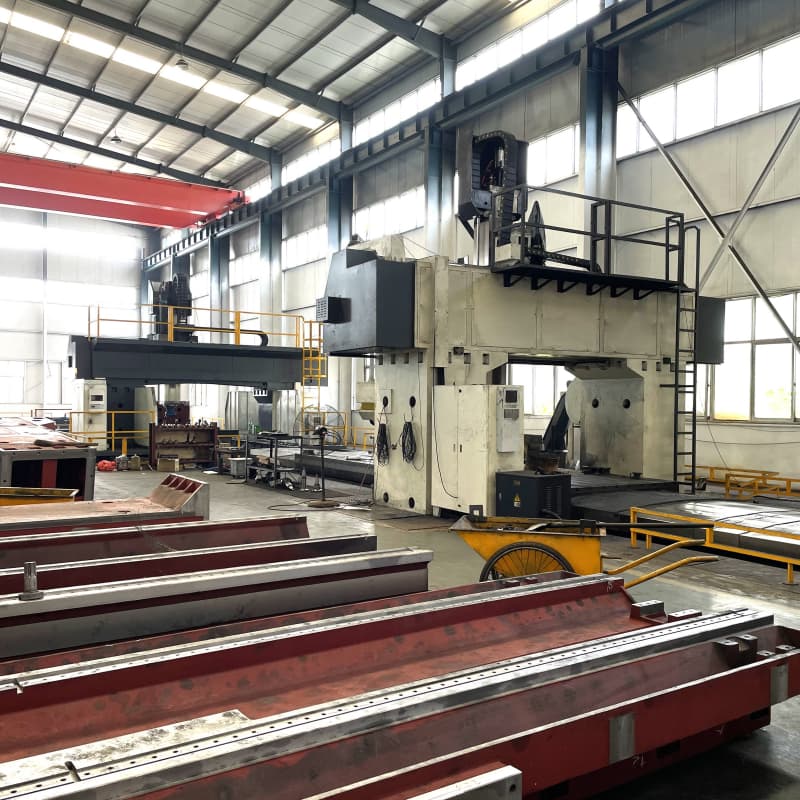

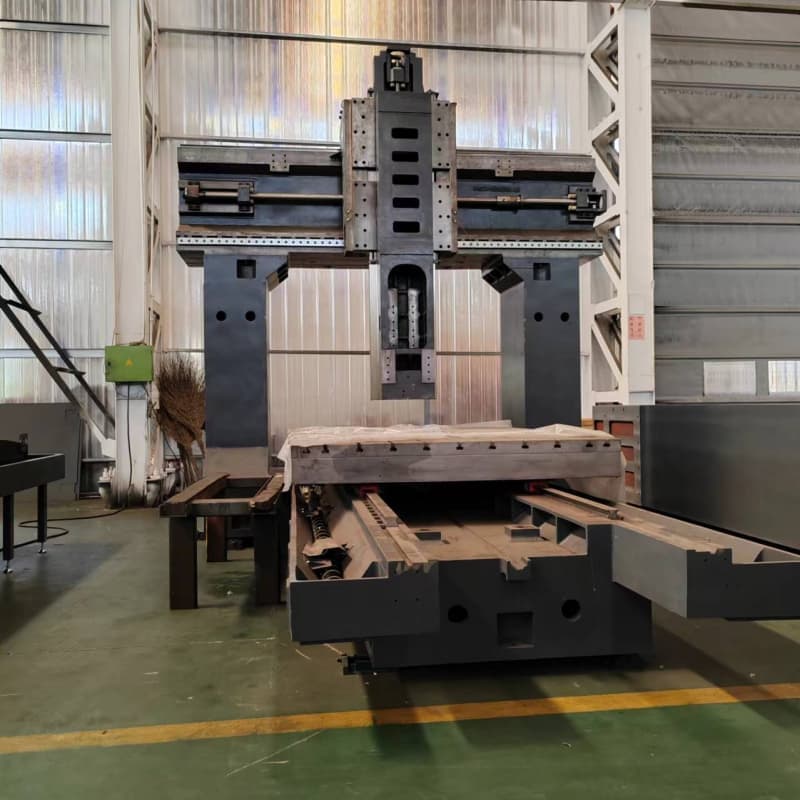

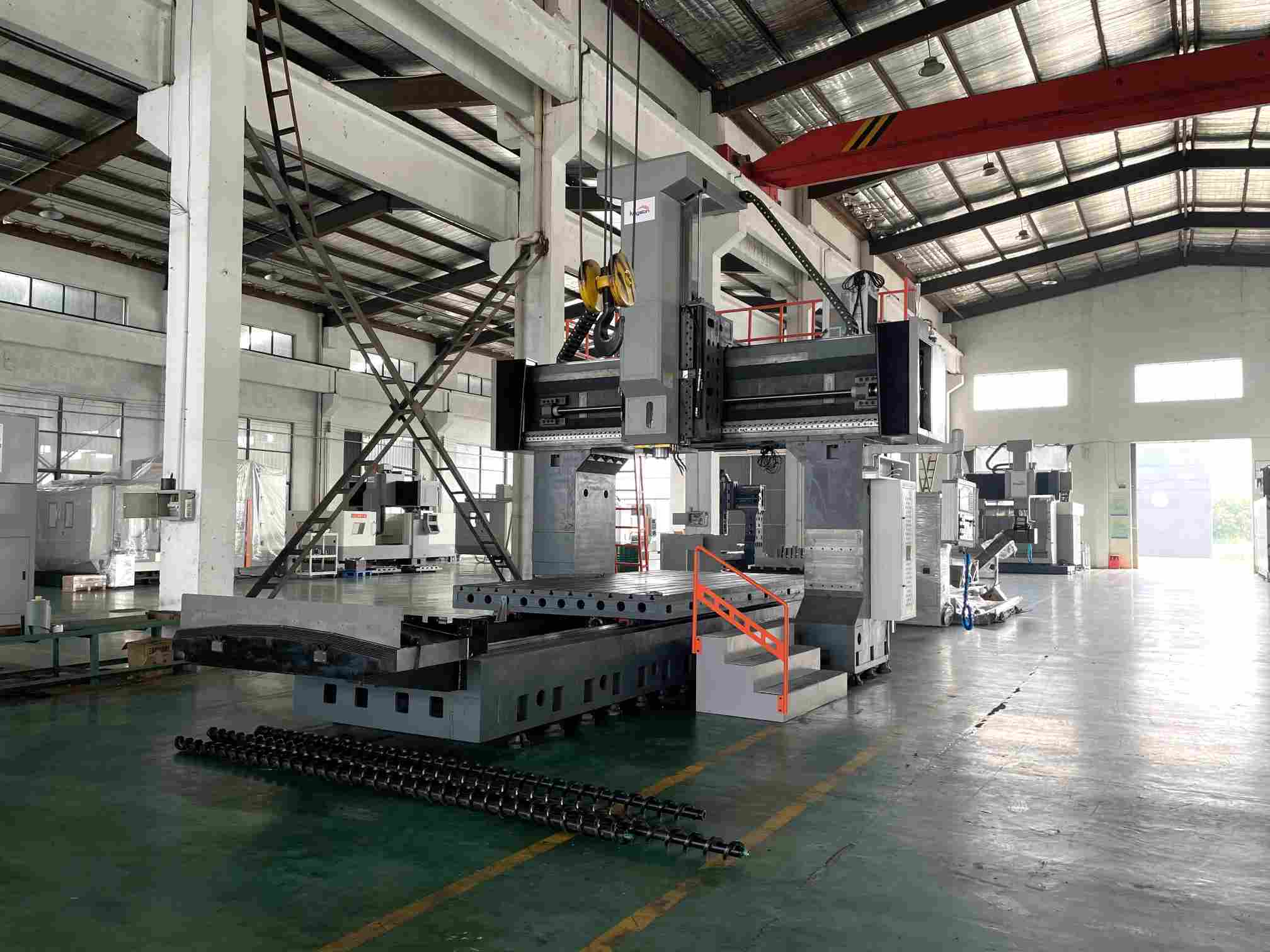

Fabrikvorführung

Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung.

gantry type cutting controller gantry type vertical machining center

cnc beam saw machine gantry 5 axis cnc machine

Verpackung und Versand

Sicherer und professioneller Transport, pünktliche Lieferung garantiert

cnc beam cutting machine

fixed gantry cnc

Häufig gestellte Fragen

F: Was macht Portalbearbeitungszentren ideal für übergroße Bauteile?

A: Sie verfügt über einen besonders großen Arbeitshub und eine hochbelastbare Arbeitstischkonstruktion, die es ermöglicht, auch sehr große und schwere Werkstücke stabil zu halten und zu bearbeiten.
F: Wie wird die strukturelle Stabilität dieser Portalmaschine aufrechterhalten?

A: Die gesamte schwere Gusseisen-Portalkonstruktion wird einer strengen Spannungsarmglühung unterzogen, um Verformungen unter langfristigen, schweren Schneidbedingungen zu minimieren.
F: Kann dieses Portalbearbeitungszentrum sowohl die Anforderungen der Schrupp- als auch der Schlichtbearbeitung erfüllen?

A: Ausgestattet mit einer Hochleistungsspindel und einem passenden Servosystem, bietet sie ein ausgewogenes Verhältnis zwischen hocheffizientem Schruppen und hochpräziser Endbearbeitung.

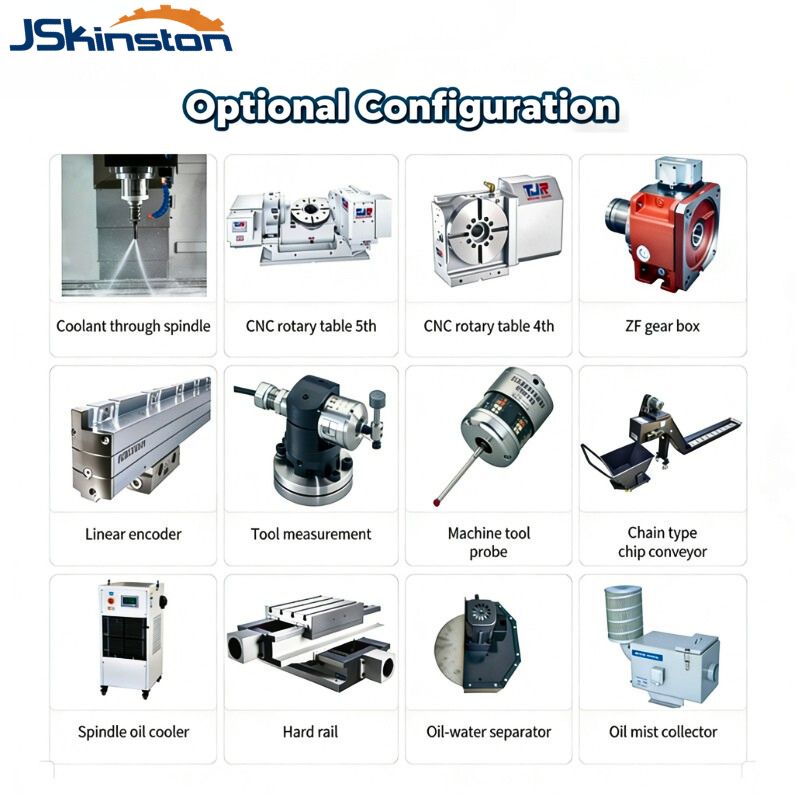

F: Welche optionalen Funktionen können für diese Maschine aufgerüstet werden?

A: Es unterstützt Mehrachsenkonfigurationen, einen automatischen Werkzeugwechsler, ein zentrales Spanabfuhrsystem und eine vollständige Schutzabdeckung für unterschiedliche Produktionsanforderungen.
F: Warum wird es so häufig für die Verarbeitung in der Schwerindustrie eingesetzt?

A: Dank seiner hohen Gesamtsteifigkeit, des großen Bearbeitungsbereichs und der zuverlässigen Dauerbetriebsfähigkeit verbessert es die Produktionseffizienz im Bereich der Schwermaschinenherstellung erheblich.
