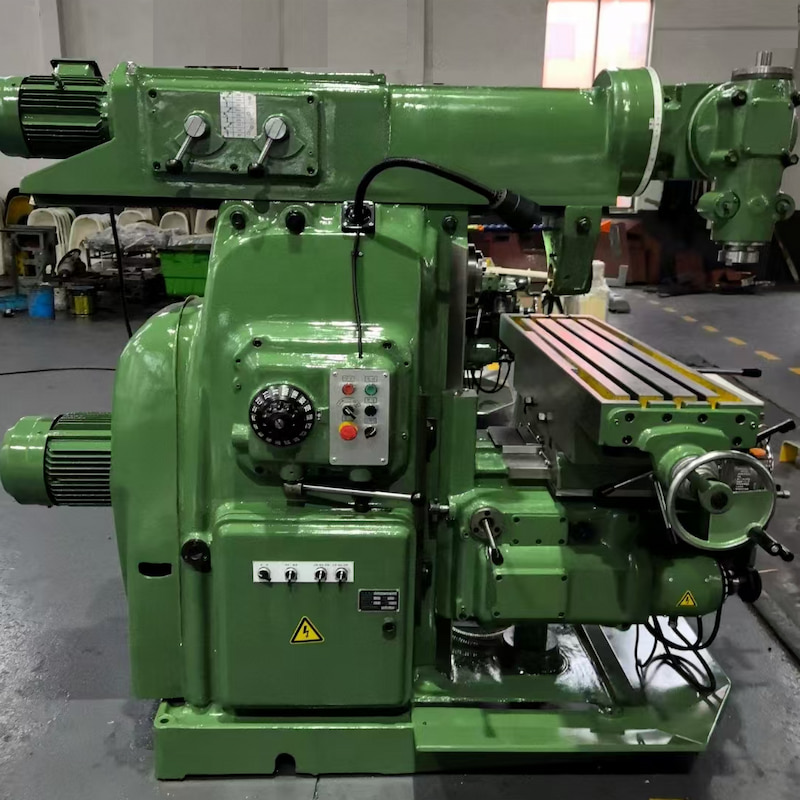

Hochvertikale Fräsmaschine für tiefe Kavitäten X5032H

Die X5032h zeichnet sich durch einen erweiterten Vertikalverfahrweg und eine hochsteife Konstruktion aus. Sie verbessert den Bearbeitungsbereich und die Stabilität bei der hochpräzisen Bearbeitung von Schwerlasten. Die Vertikalfräsmaschine X5032h verfügt über eine hohe Säule mit einem Vertikalverfahrweg von 460 mm (440 mm motorisiert). Sie wurde für den Formen- und Werkzeugbau entwickelt und ermöglicht das Fräsen tiefer Kavitäten ohne Beeinträchtigung des Fräskopfes.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Farbe :
Customized
Verschiffungshafen :
Qingdao
Lieferzeit :
30
Gewicht :
3400Kg

Jetzt anfragen

Vertikale Fräsmaschine mit hoher Steifigkeit und erweitertem Verfahrweg

1. Spezialist für die Bearbeitung tiefer Kavitäten: Die ideale Wahl für die Formenindustrie, da er Kavitäten mit einer Tiefe von über 400 mm bearbeiten kann und dadurch den Bedarf an EDM-Prozessen reduziert.

2. Stabiler Hubmechanismus: Die vertikale Gewindespindel wurde auf φ50 mm verstärkt und ist mit einem Gegengewichtssystem ausgestattet, das ein reibungsloses Anheben gewährleistet.

3. Weitspannige Führungsschienen: Die Führungsschienen der Säule wurden verbreitert, um die Kippstabilität bei Arbeiten mit hohem Hub zu verbessern.

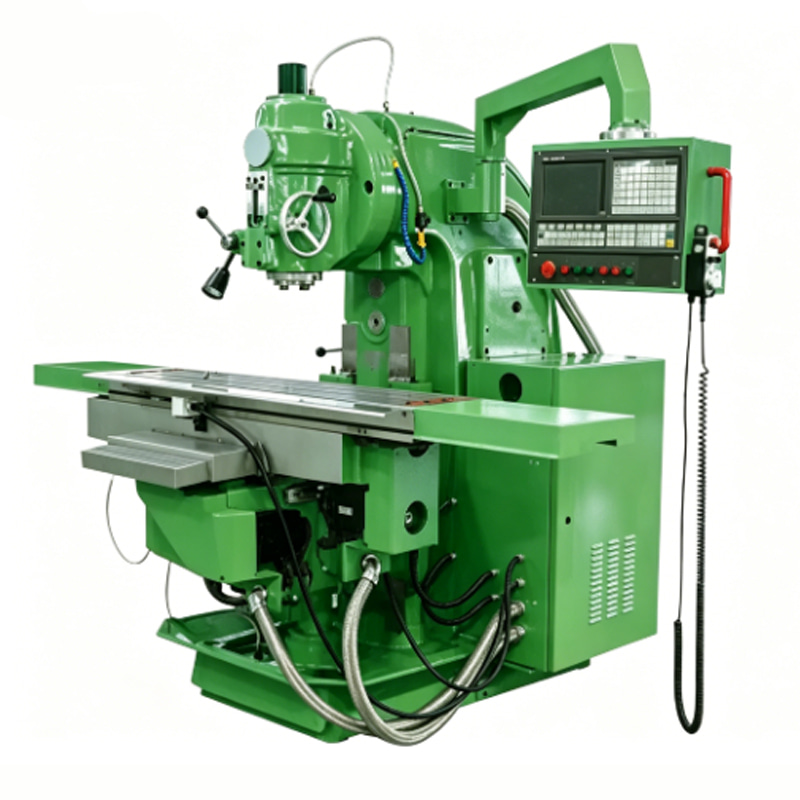

4. Optionale CNC-Steuerung: Kann auf ein Drei-Achs-CNC-System aufgerüstet werden, um das automatische Fräsen tiefer Kavitäten zu ermöglichen.

Spezifikation

Spezifikation	Einheit	X5032H	X5032BH
Tisch Größe	mm	320x1325	320x1600
T-Nuten (Anzahl Breite/Teilung)		18.03.1970
Längs Reise (manuell/automatisch) Querfahrt (manuell/automatisch)	mm mm	700/680 /240	900/880
	mm mm	700/680 /240	900/880
Vertikal Reise (manuell/automatisch)	mm	460/440
Schnelle Fütterung Geschwindigkeit XYIZ	mm/min	2300/1540/770
Spindelbohrungsdurchmesser	mm	29
Spindel Verjüngung	-	7:24 ISO50
Spindel Geschwindigkeitsbereich	r/min	30-1500
Spindel Geschwindigkeit Schritt	Schritte	18 Schritte
Schlaganfall of Spindel Feder	mm	70
Max.swiGeschwindigkeitswinkel von vertikale Milinghead	-	±45°
DisTanice zwischen Spindelreis und Tisch Oberflächee	TITI	30-490
Distance zwischen spinde axs und Spalte Guideway	TIT	350
Speisemotorleistung	kw	1,5
Hauptmotorleistung	kw	7,5
Gesamt Größe (L×B×H)	mm	2294×1770×2084	2294×2050×2084
Nettogewicht/Bruttogewicht	kg	3000/3300	3100/3400

Produktvorteile

Das ideale Werkzeug für die Bearbeitung tiefer Kavitäten
Die Maschine ist in der Lage, Kavitäten mit einer Tiefe von über 400 mm zu bearbeiten, wodurch der Bedarf an EDM-Prozessen reduziert und der Formenherstellungszyklus verkürzt wird.
Verstärkte vertikale Gewindespindel
Der Durchmesser der Leitspindel wurde auf φ50 mm vergrößert. Ausgestattet mit einem Gegengewicht-Ausgleichssystem gewährleistet sie einen ruhigen, kriechfreien Lauf und dauerhafte Präzision.
Weitspann-Führungsschienenkonstruktion
Die Führungsschienen der Säule wurden verbreitert, um die Kippsicherheit bei Arbeiten mit hohem Hub zu verbessern und so eine überlegene Stabilität beim Schneiden unter hoher Belastung zu gewährleisten.
CNC-Aufrüstungsfähigkeit
Bietet eine Schnittstelle für die CNC-Nachrüstung und ermöglicht so die Aufrüstung auf ein 3-Achs-CNC-System zur automatischen Fräsung tiefer Kavitäten.
150 mm höhere Säule
Vertikaler Verfahrweg bis zu 460 mm, eine Steigerung um 90 mm gegenüber dem Standardmodell; Abstand von der Spindelfläche zum Arbeitstisch: 30–490 mm.

Jiangsu KINGSTON MASCHINE WERKZEUGE GROUP CO.,LTD

Die Jiangsu Kingston Machine Tools Group hat sich vor 20 Jahren in der Metallverarbeitung einen Namen gemacht. Seit der Gründung im Jahr 1998 vermarkten, verkaufen, warten und betreuen wir Metallbearbeitungsmaschinen und Fördertechnikprodukte auf dem internationalen Markt. Um unseren Kunden ein flexibleres und qualitativ hochwertigeres Maschinensortiment für höchste Ansprüche zu bieten, haben wir intensiv recherchiert und die besten Hersteller von Metallbearbeitungsmaschinen weltweit kontaktiert. Dazu gehörte auch der weltweit größte Hersteller von Wälzfräsmaschinen, CNC-Metalldrückmaschinen, Abkantpressen und Blechwalzwerken. Gemeinsam fertigten wir Maschinen nach unseren Spezifikationen unter der Marke Kingston. Unser Maschinenportfolio umfasst Wälzfräsmaschinen, CNC-Metalldrückmaschinen, hydraulische Stanzmaschinen, Abkantpressen, Scheren, Walzwerke, Profilbiegemaschinen, Stanzmaschinen, Plasma- und Laserschneidanlagen sowie Drehmaschinen.

Warum Sie sich für uns entscheiden sollten

Ausgereifte und stabile Technologie
Mit jahrelanger Erfahrung in der Fertigung von Werkzeugmaschinen und CNC-Anlagen setzen wir auf ausgereifte und stabile Prozesse – von der Konstruktion über die Auswahl der Kernkomponenten bis hin zur Endmontage. Unsere Maschinen zeichnen sich durch hohe Zuverlässigkeit, geringe Ausfallrate und präzise Fertigung aus und erfüllen somit die Anforderungen der langfristigen Dauerproduktion. Das macht uns zum bevorzugten Partner für Kunden weltweit.
Unterstützung kundenspezifischer Lösungen
Wir bieten exklusive, kundenspezifische Lösungen, die auf die Werkstückspezifikationen, die Bearbeitungstechnologie, die Produktionskapazität und die Gegebenheiten vor Ort abgestimmt sind. Dazu gehören CNC-Systeme, Verfahrwege, Geschwindigkeiten, Werkzeugwechsler, Vorrichtungen und Automatisierungsmodernisierungen. Eine Maschine, eine Lösung – für mehr Effizienz, geringere Kosten und höhere Wettbewerbsfähigkeit.
Kompletter Kundendienst
Unser professionelles Kundendienst- und Technikteam bietet weltweit Unterstützung bei Installation, Inbetriebnahme, Bedienungsschulungen und Wartung. Wir sind rund um die Uhr online erreichbar. Bei Geräteproblemen reagieren wir schnell, bieten zeitnahen technischen Support per Fernwartung und bei Bedarf Service vor Ort – für eine unterbrechungsfreie Produktion und sorgenfreie Nutzung.

Unsere Zertifizierung

Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

Lathes manufacturer

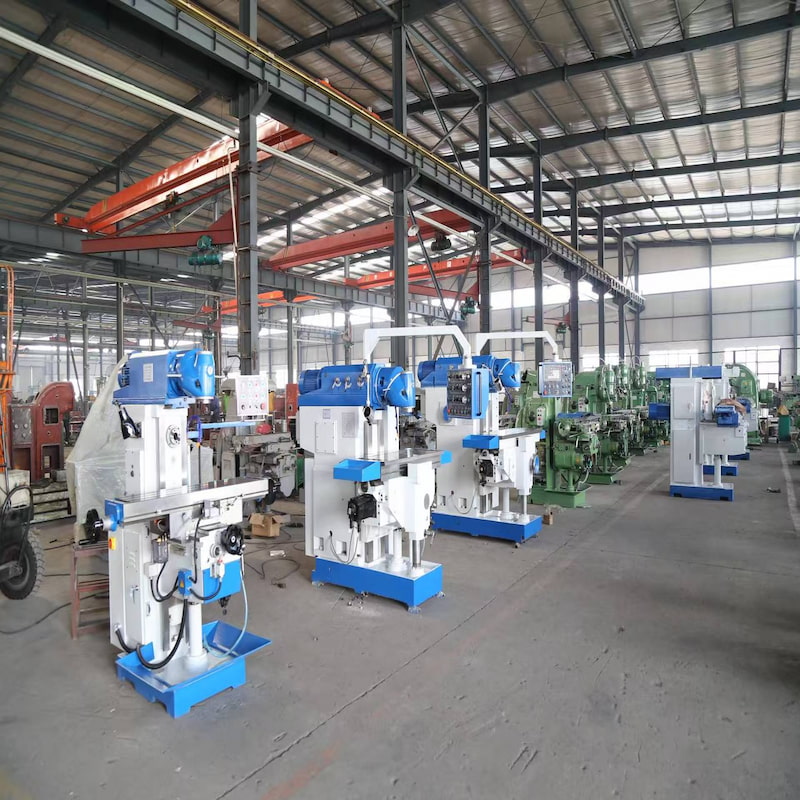

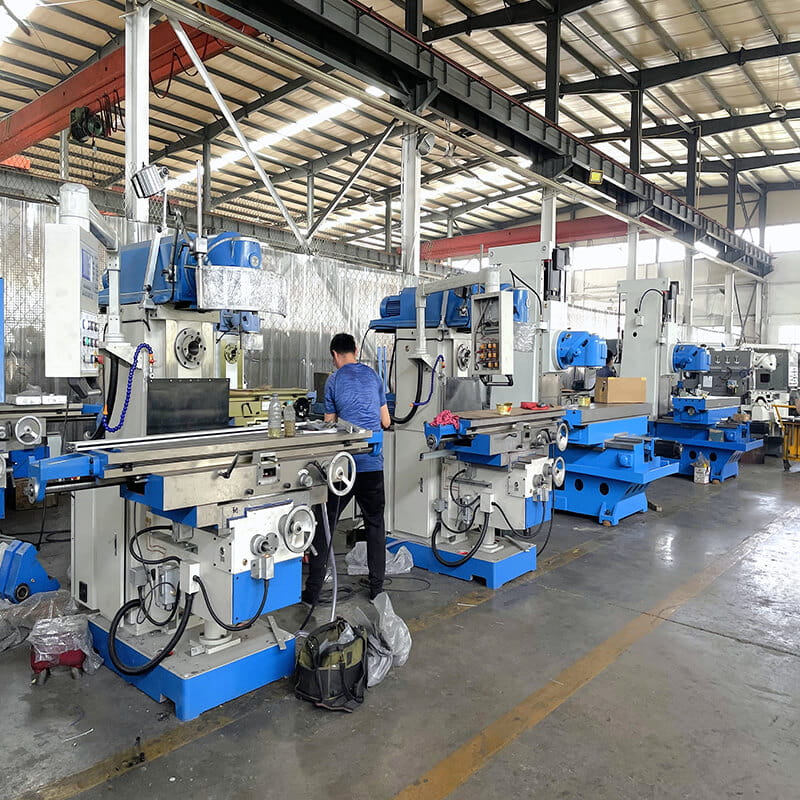

Fabrikvorführung

Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung

Heavy machinery Factory Exhibition cnc machine High-quality lathe

Verpackung und Versand

Sicherer und professioneller Transport, pünktliche Lieferung garantiert

Multifunctional machine manufacturer
Heavy machinery manufacturer

Häufig gestellte Fragen

1. Welche maximale Formtiefe kann die X5032H bearbeiten?

Die maximale theoretische Tiefe beträgt 440 mm; wir empfehlen jedoch eine Tiefe von 400 mm oder weniger.

Zu Für einen angemessenen Werkzeugüberstand sorgen.

2.Wie verhält sich die Steifigkeit des Fräskopfes nach der Erhöhung?

Die Struktur des Fräskopfes selbst bleibt unverändert, während die Säule verstärkt wurde;

Der Gesamtverlust an Steifigkeit beträgt weniger als 3 %.

3.Ist es für die Verwendung mit langen Werkzeughaltern geeignet?

Ja, die Spindelbohrung entspricht ISO 50, was die Einspannung von Werkzeughaltern mit großem Durchmesser und großer Länge ermöglicht.

4.Kann die Maschine auch schräge Löcher bearbeiten?

Der Fräskopf kann um ±45° nach links und rechts gedreht werden, sodass beim Bearbeiten von schrägen Bohrungen kein Kippen des Werkstücks erforderlich ist.

5.Wie lange ist die Lieferzeit?

Standardkonfigurationen sind ab Lager verfügbar; kundenspezifische Konfigurationen benötigen 20–25 Tage.
