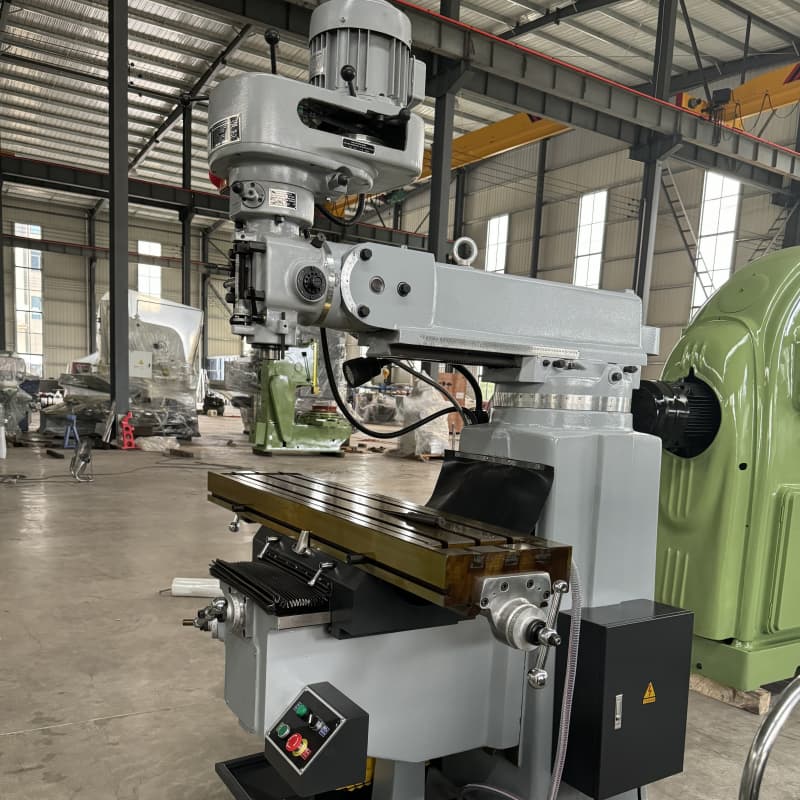

Direkt vom Hersteller: 4H Universal-Hochleistungs-Revolverfräsmaschine

Hochpräzise, ​​robuste Revolverfräsmaschine für effiziente Bearbeitung

1. Das Gehäuse besteht aus hochwertigem Mihana-Gusseisen, das einer Glüh- und Aushärtungsbehandlung unterzogen wurde. Die robuste und formstabile Konstruktion gewährleistet auch nach langjährigem Einsatz eine hervorragende Stabilität. Die Drei-Achs-Winkelmutter ist aus Phosphorbronze PBC-2 gefertigt, die eine ausgezeichnete Verschleißfestigkeit aufweist und die Lebensdauer der Werkzeugmaschine deutlich verlängert.

2. Die Hauptwelle ist aus Chrom-Molybdän-Legierungsstahl geschmiedet und nach Wärmebehandlung und Präzisionsschleifen mit präzisen Kegelrollenlagern ausgestattet. Der Rundlauf beträgt maximal 0,01 mm, was eine hohe Schnittkraft und dauerhafte Präzision gewährleistet. Spindelkonus R8, NT30 oder NT40 passend für gängige Werkzeugsysteme.

3. Mit einer einzigen Aufspannung können verschiedene Bearbeitungsprozesse durchgeführt werden, wie z. B. Planbearbeitung, Bearbeitung geneigter Flächen, Nutbearbeitung, T-Nutbearbeitung, Schwalbenschwanznutbearbeitung, Bohren und Ausdrehen.

4.Das CNC-System kann je nach Bedarf des Anwenders importiert oder inländisch konfiguriert werden.

5. Optionale Konfiguration:Digitales Messlineal, pneumatische Schneidwerkzeugvorrichtung, stufenlos regelbarer Hochgeschwindigkeits-Fräskopf, drehbarer Arbeitstisch, Kühlsystem



Spezifikationen	Einheit	X6325	XL6336
Tischgröße (mm)	mm	1270*254	1325*360
Längsverfahrweg (mm)	mm	850	1100
Querweg (mm)	mm	400	320
Vertikaler Verfahrweg (mm)	mm	400	450
Spindeldrehzahlbereich (U/min)	U/min	16 Schritte 66-4540
Spindelhub (mm)	mm	127
Automatischer Vorschub		003/008/0015
Tischbeladung (kg)	kg	300
T-Nut (mm)	mm	16.03.1965	18.03.1980
Hub des Stößels (mm)	mm	500	550
Drehzapfen		360 (Grad)
Abstand zwischen Spindelmitte und Säule (mm)	mm	180-680	180-630
Abstand zwischen Spindelnase und Tischoberfläche (mm)	mm	0-500	0-450
Spindelkonus		NT30	ISO40/50
Spindelmotorleistung (kW)	kw	2,2 kW	5,5 kW
Kopf schwenkbar		+/-45°
Kopfneigung		+/-45°
Maschinengewicht (kg)	kg	1400	2780

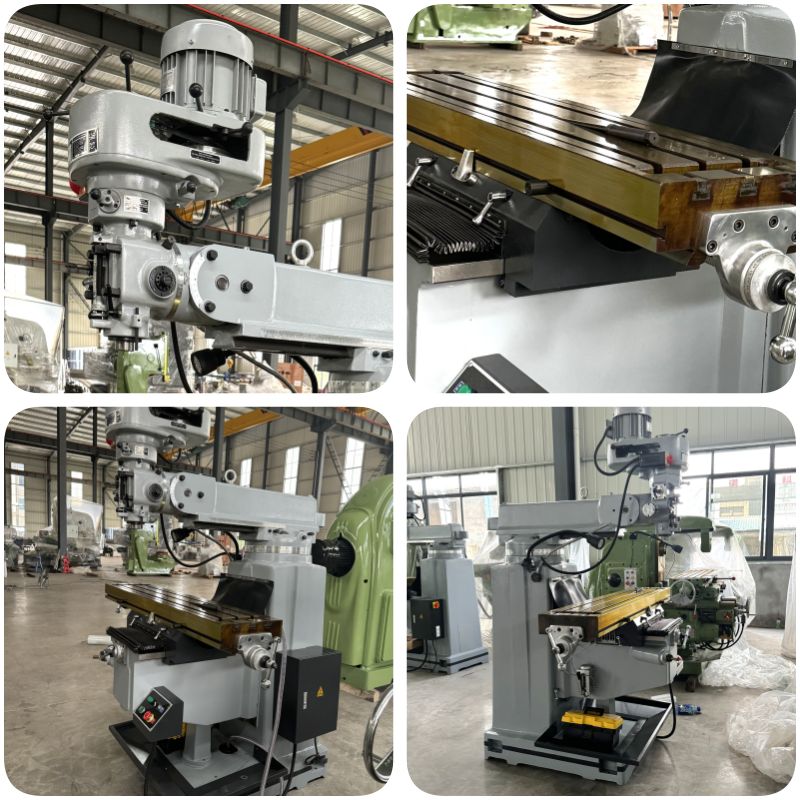

Produktvorteile

•

  Universeller Fräskopf:


  Der Kopf ist um ±90° nach links/rechts und ±45° nach vorn/hinten schwenkbar. Der Stößel ist um 360° drehbar. Eine Aufspannung für Flach-, Winkel- und Schlitzbohrungen.
•

  Starrer Gusseisenrahmen:

  Gehäuse aus Meehanite-Gusseisen, spannungsarmgeglüht. Hervorragende Schwingungsdämpfung, dauerhafte Präzision auch unter hoher Belastung.
•

  Präzisionsspindel:

  Chrom-Molybdän-Legierungsstahl mit Schrägkugellagern. Rundlauf ≤ 0,01 mm. Drehzahlbereich 66–5440 U/min. Schneidet Stahl, Eisen und Aluminium.
•

  Glatt und langlebig:

  Gleitbahnen mit verschleißfestem Turcite ausgekleidet. Gehärtete und geschliffene Tischoberfläche. Lange Lebensdauer, geringer Wartungsaufwand.
•

  Bestes Preis-Leistungs-Verhältnis, Shop-Favorit:

  Einfache Konstruktion, geringe Wartungsaufwand, günstiger Preis. Die ideale Maschine für Werkzeugmachereien, Formenreparatur, Prototypenbau und Schulungen.

Jiangsu  KINGSTON  MASCHINE  WERKZEUGE GROUP CO.,LTD

Die Jiangsu Kingston Machine Tools Group hat sich vor 20 Jahren in der Metallverarbeitung einen Namen gemacht. Seit der Gründung im Jahr 1998 vermarkten, verkaufen, warten und betreuen wir Metallbearbeitungsmaschinen und Fördertechnikprodukte auf dem internationalen Markt. Um unseren Kunden ein flexibleres und qualitativ hochwertigeres Maschinensortiment für höchste Ansprüche zu bieten, haben wir intensiv recherchiert und die besten Hersteller von Metallbearbeitungsmaschinen weltweit kontaktiert. Dazu gehörte auch der weltweit größte Hersteller von Wälzfräsmaschinen, CNC-Metalldrückmaschinen, Abkantpressen und Blechwalzwerken. Gemeinsam fertigten wir Maschinen nach unseren Spezifikationen unter der Marke Kingston. Unser Maschinenportfolio umfasst Wälzfräsmaschinen, CNC-Metalldrückmaschinen, hydraulische Stanzmaschinen, Abkantpressen, Scheren, Walzwerke, Profilbiegemaschinen, Stanzmaschinen, Plasma- und Laserschneidanlagen sowie Drehmaschinen.



Warum Sie sich für uns entscheiden sollten

•
  Ausgereifte und stabile Technologie

  Mit jahrelanger Erfahrung in der Fertigung von Werkzeugmaschinen und CNC-Anlagen setzen wir auf ausgereifte und stabile Prozesse – von der Konstruktion über die Auswahl der Kernkomponenten bis hin zur Endmontage. Unsere Maschinen zeichnen sich durch hohe Zuverlässigkeit, geringe Ausfallrate und präzise Fertigung aus und erfüllen somit die Anforderungen der langfristigen Dauerproduktion. Das macht uns zum bevorzugten Partner für Kunden weltweit.
• Unterstützung kundenspezifischer Lösungen

  Wir bieten exklusive, kundenspezifische Lösungen, die auf die Werkstückspezifikationen, die Bearbeitungstechnologie, die Produktionskapazität und die Gegebenheiten vor Ort abgestimmt sind. Dazu gehören CNC-Systeme, Verfahrwege, Geschwindigkeiten, Werkzeugwechsler, Vorrichtungen und Automatisierungsmodernisierungen. Eine Maschine, eine Lösung – für mehr Effizienz, geringere Kosten und höhere Wettbewerbsfähigkeit.
• Kompletter Kundendienst

  Unser professionelles Kundendienst- und Technikteam bietet weltweit Unterstützung bei Installation, Inbetriebnahme, Bedienungsschulungen und Wartung. Wir sind rund um die Uhr online erreichbar. Bei Geräteproblemen reagieren wir schnell, bieten zeitnahen technischen Support per Fernwartung und bei Bedarf Service vor Ort – für eine unterbrechungsfreie Produktion und sorgenfreie Nutzung.

Unsere Zertifizierung

Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

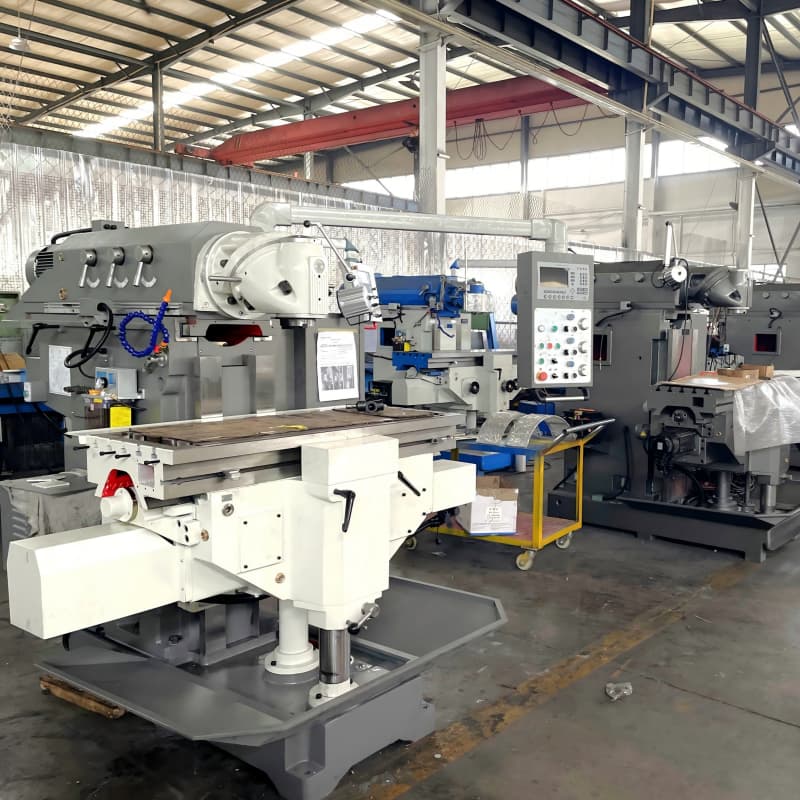

Fabrikvorführung

Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung.

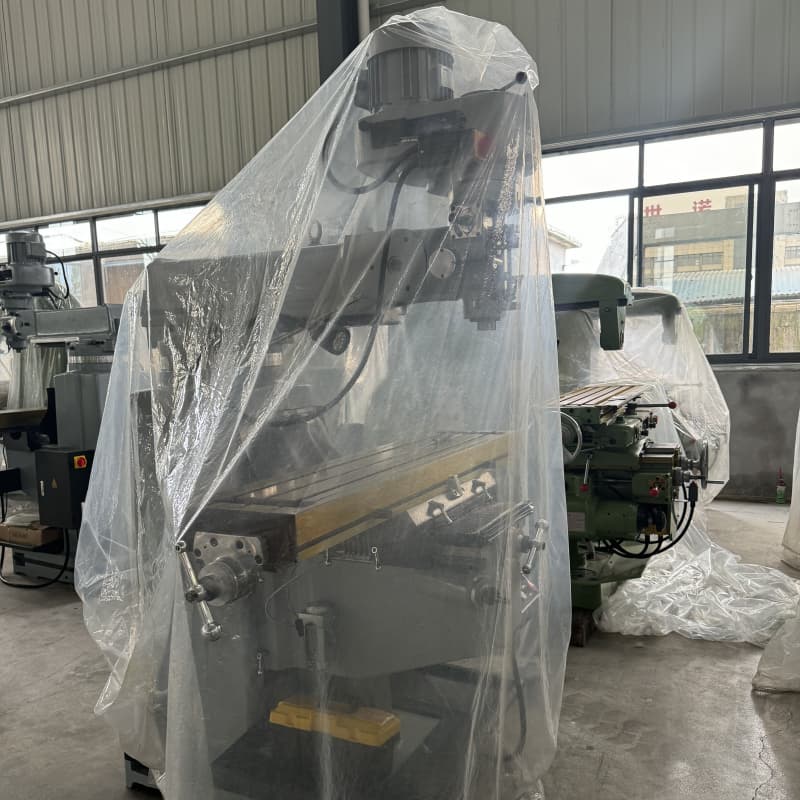

Verpackung und Versand

Sicherer und professioneller Transport, pünktliche Lieferung garantiert.



Häufig gestellte Fragen

1. Wie wählt man die am besten geeignete Maschine aus?



Bitte teilen Sie mir Ihre Spezifikationen mit, damit ich das passende Modell für Sie auswählen kann. Alternativ können Sie uns auch die Produktzeichnungen zusenden, und wir finden die optimale Maschine für Sie.



2. Wie lauten Ihre Handelsbedingungen?



FOB, CFR, ClF oder andere Klauseln sind alle akzeptabel.



3. Wie hoch ist Ihre Mindestbestellmenge und welche Garantieleistungen bieten Sie an?



Die Mindestbestellmenge beträgt ein Set, die Garantiezeit ein Jahr. Wir bieten jedoch einen lebenslangen Service für die Maschine an.



4. Wie sieht es mit der Lieferzeit aus?



7-30 Tage nach Eingang der Anzahlung.
