Diese Werkzeugmaschine zeichnet sich durch hohe Geschwindigkeit und hohes Drehmoment aus und eignet sich für die Produktion von Klein- und Mittelserien mit vielfältigen Produkten. Zu ihren Vorteilen zählen die Einsparung von Prozessanlagen, die Verkürzung des Produktionsvorbereitungszyklus, die Steigerung der Arbeitseffizienz, die Senkung der Produktionskosten und die Erzielung höherer wirtschaftlicher Erträge für die Anwender. Es wird in großem Umfang als Verarbeitungsanlage in der mechanischen Fertigungsindustrie eingesetzt, beispielsweise im Maschinenbau, bei Schienenfahrzeugen, Bergbauausrüstung, Großmotoren, Wasserturbinen, Dampfturbinen, Schiffen, in der Stahlindustrie, in der Rüstungsindustrie und bei großen Umweltschutzanlagen.
Bestellung (Mindestbestellmenge) :
1Produktursprung :
ChinaFarbe :
CustomizedVerschiffungshafen :
ShanghaiLieferzeit :
30Gewicht :

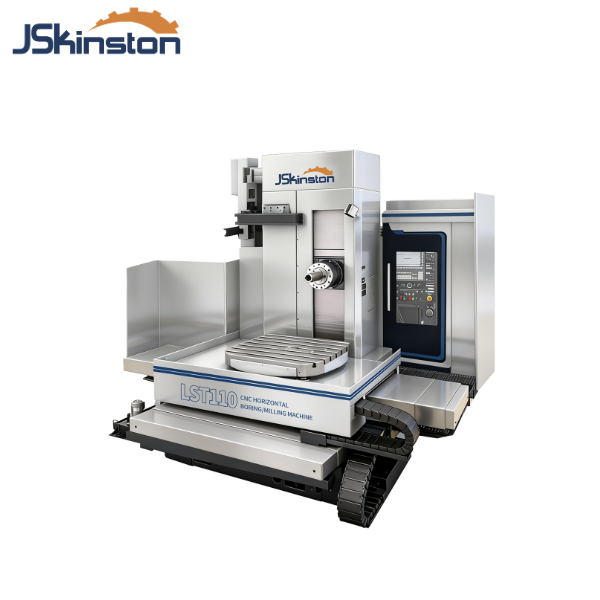

23TonHochgeschwindigkeits- und drehmomentstarke horizontale Bohr- und Fräsmaschine KST-110

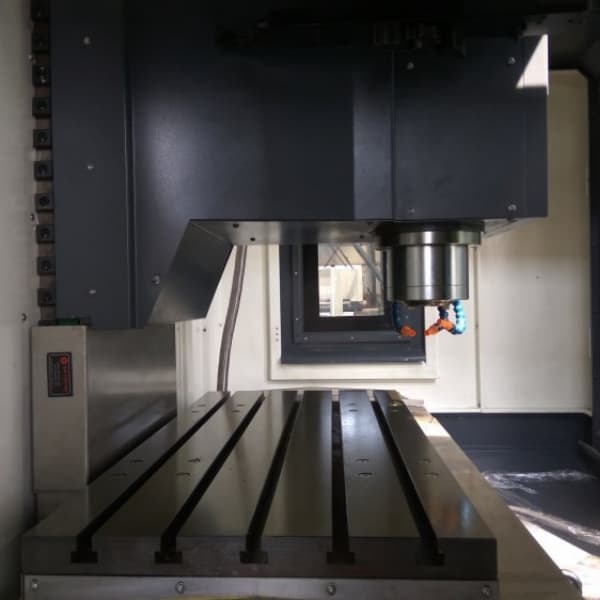

Der im eigenen Haus gefertigte, robuste Arbeitstisch (1000×1200 mm) trägt eine maximale Last von 4000 kg und verfügt über 22 mm breite T-Nuten zur zuverlässigen Werkstückspannung.

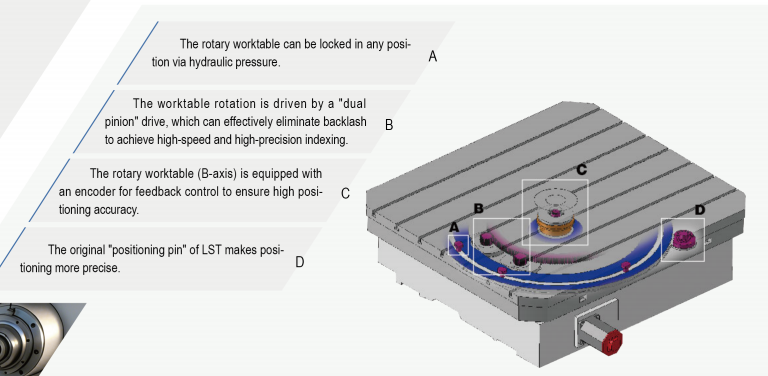

Es ermöglicht eine hochpräzise Positionierung sowie eine vollständige 360°-Drehung mit einer minimalen Indexierschrittweite von 0,001°.
Die importierte Kreisgitter-Regelung mit geschlossenem Regelkreis garantiert höchste Indexiergenauigkeit und Koaxialität beim Rückwärtsbohren.

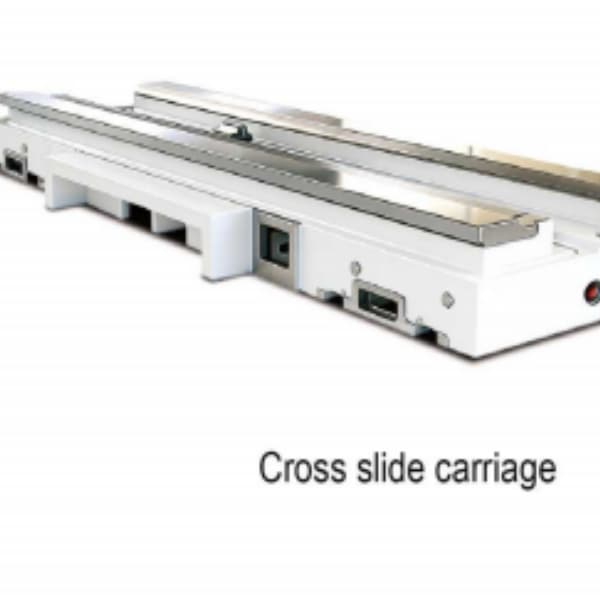

Ausgestattet mit linearen Rollenführungen für einen X-Achsen-Hub von 1600 mm und Schutzvorrichtungen aus Edelstahl, ist sie staubdicht, wasserdicht und positionsgenau bei gleichzeitig sanfter Bewegung.
Durch den hohen Automatisierungsgrad ermöglicht es die automatische Drehpositionierung und die Mehrachsenverkettung, um die Bearbeitung mehrerer Arbeitsgänge in einer einzigen Werkstückspannung abzuschließen.
Optimiert für schwere Zerspanung mit passenden Arbeitsgeschwindigkeiten, unterstützt sie die Vierseitenbearbeitung und das Rückwärtsbohren für eine umfassende Prozessanpassungsfähigkeit.
Spezifikation
Artikel | KST-110 CNC |
Tischgröße | 1000*1200 mm |
Maximale Belastbarkeit | 4000 kg |
Minimale Indexierung der Tischrotation, B-Achse | 0,001˚ |

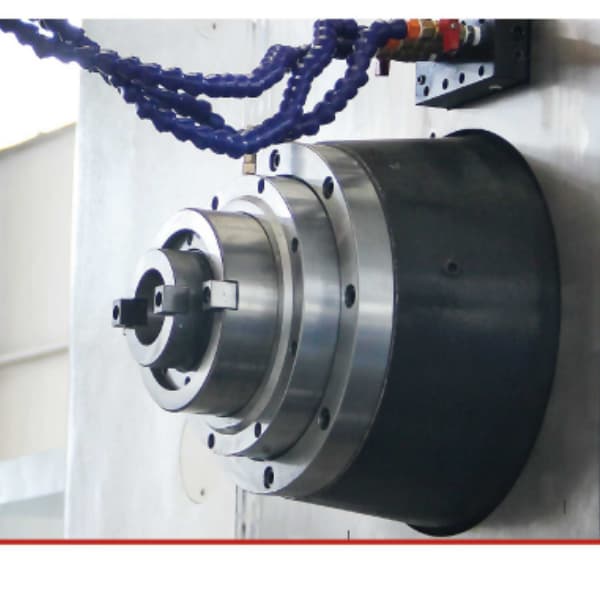

Durchmesser der einziehbaren Spindel | 110 mm |
Spindelkonus | BT 50 |
Spindeldrehzahl | 10-2500 U/min (2 Bereiche) |
Spindelmotorleistung | 18,5/22 kg |
Maximales Drehmoment der Frässpindel | 1157/1376(S1/S6) |
Maximaler axialer Widerstand der Bohrung | 13000 N |

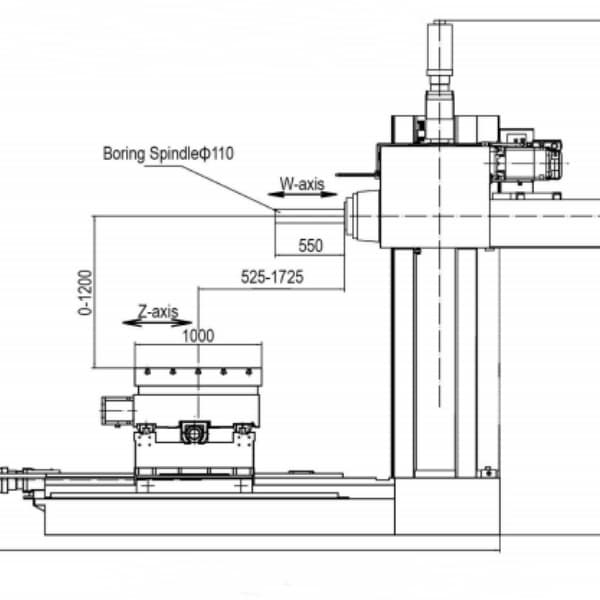

Längsbewegung des Tisches, X-Achse | 1600 mm |
Vertikale Bewegung des Spindelkopfes, Y-Achse | 1200 mm |
Querbewegung der Säule, Z-Achse | 1200 mm |
Hub der einziehbaren Spindel, W-Achse | 550 mm |
Hohe Geschwindigkeit der X/Y/Z/W-Achsen | 10/10/10/6 m/min |
Hohe Geschwindigkeit der B-Achse | 2,78 U/min |
Automatischer Werkzeugwechsel (ATC) (optional) | |
Werkzeughalterkegel | MAS BT50 |
Anzahl der Werkzeugpositionen | 40 Stück / 60 Stück（Option. ） |
Maximaler Werkzeugdurchmesser | 125 (250 ohne angrenzende Werkzeuge) mm |
Maximale Werkzeuglänge | 400 mm |
Maximales Werkzeuggewicht | 25 kg |
Minimale Werkzeugwechselzeit (TT) | 15 Sekunden |
Positioniergenauigkeit (X-/Y-/Z-Achse) | 0,025 mm |
Wiederholgenauigkeit (X-/Y-/Z-Achse) | 0,013 mm |
Positioniergenauigkeit der W-Achse | 0,025 mm |
Wiederholgenauigkeit der W-Achse | 0,013 mm |
Positioniergenauigkeit der B-Achse | 10 Zoll |
Wiederholbarkeit der B-Achse | 6” |
Gesamtstromverbrauch | 75 kVA |
Volumen des Kühlmittelbehälters | 250 Liter |
Volumen des Schmierstofftanks | 3 Liter * 2 Sets |
CNC-System | Siemens SINUMERIK 828D, 10,4“ TFT-Display |
X/Y/Z-Achsen-Führungsschienen | X/Z: Linearführungen Y: Kastenführungen |
Maschinengröße | 5100*6100*4200mm |
Maschinengewicht | 23000 kg |
Produktvorteile
Es verwendet importierte NSK-Lager und eine hydraulische Zylinderbalance-Struktur, was eine ausgezeichnete Übertragungsgenauigkeit gewährleistet und dafür sorgt, dass die Anlage reibungslos und zuverlässig läuft.
Die Führungsbahn verfügt über ein differenziertes Schutzdesign und ist mit einem zentralen, zeit- und mengenmäßig gesteuerten automatischen Schmiersystem sowie einem Ölkühler-Sprühschmiersystem ausgestattet, wodurch die Lebensdauer der Komponenten effektiv verlängert wird.
Warum Sie sich für uns entscheiden sollten
Ausgereifte und stabile Technologie Unterstützung kundenspezifischer Lösungen Kompletter Kundendienst
Unsere Zertifizierung
Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

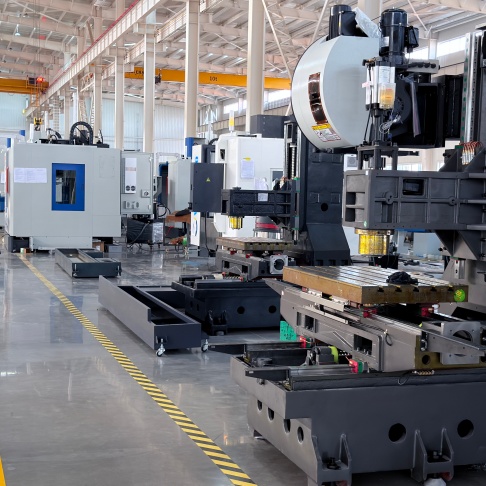

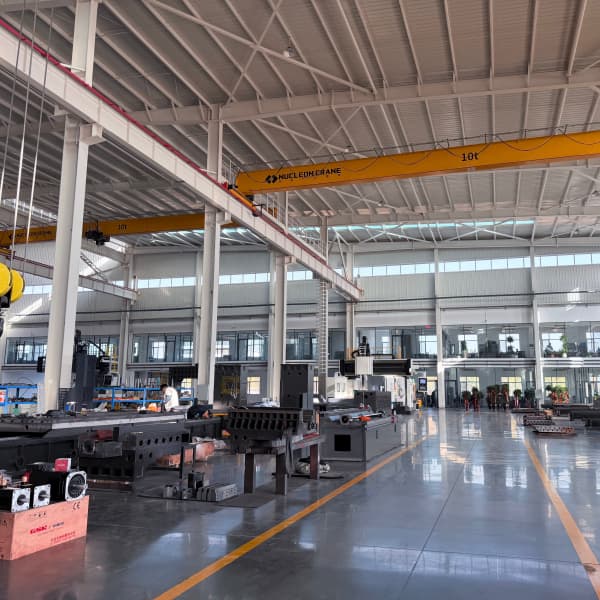

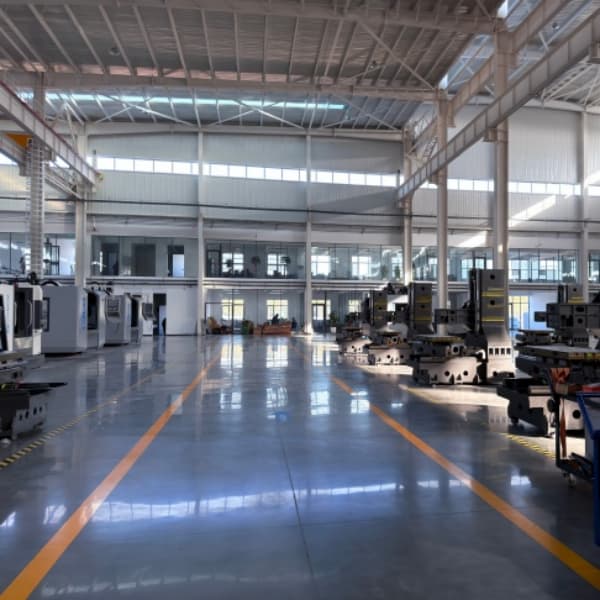

Fabrikvorführung
Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung.
Verpackung und Versand
Sicherer und professioneller Transport, pünktliche Lieferung garantiert
