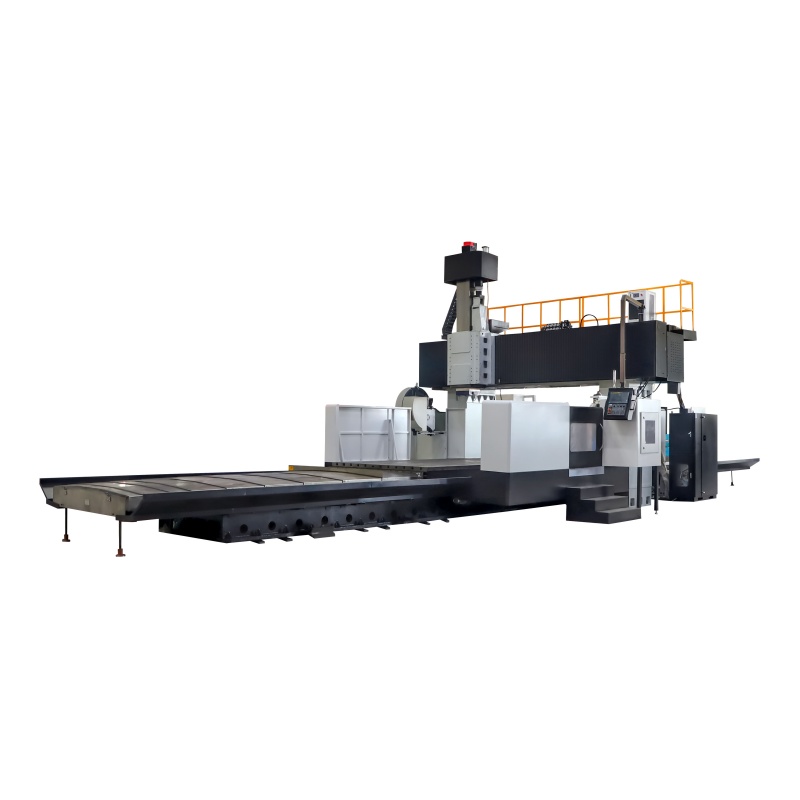

Heim CNC-Portalfräsen DH-SERIE Verfahrbare Säulen-Portal-Maschinenzentrum

Direkt vom Hersteller: DH42/52 CNC-Drehmaschine, große Portalfräsmaschine

Direkt vom Hersteller: DH42/52 CNC-Drehmaschine, große Portalfräsmaschine

Die Großportalfräsmaschinen DH42 und DH52 bieten die Leistung, Präzision und Stabilität, die für anspruchsvollste Bearbeitungsanwendungen großer Bauteile erforderlich sind. Dank ihrer Doppelständerkonstruktion, der drehmomentstarken Spindeln und der besonders großen Arbeitsbereiche sind diese Maschinen für den industriellen 24/7-Betrieb ausgelegt. Der Direktvertrieb ab Werk garantiert Ihnen beste Preise, schnellste Lieferzeiten und optimalen Kundenservice.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Farbe :
Customized
Verschiffungshafen :
Shanghai
Lieferzeit :
30
Gewicht :
20Ton

Jetzt anfragen

Direkt vom Hersteller: DH42/52 CNC-Drehmaschine, große Portalfräsmaschine

Anwendungsbereiche:

1. Luft- und Raumfahrt: Rumpfsegmente, Flügelholme, Fahrwerksträger, Flugzeugrippen

2. Schiffbau: Propellerblätter, Ruderschäfte, Motorfundamente, Rumpfsektionen

3. Eisenbahn: Fahrgestellkomponenten, Weichenteile, Drehgestellrahmen

4. Windenergie: Turbinenblätter, Naben, Gondelkomponenten

5. Schwere Ausrüstung: Baggerarme, Bulldozerrahmen, Teile von Bergbaumaschinen

Spezifikation


Spezifikation	EINHEIT	DH2642	DH2652
Arbeitsbreite	mm	3000	4000
Tisch Länge	mm	10000/12000/14000/16000/20000/24000	10000/12000/14000/16000/20000/24000
Maximale Last von Tisch	kg/m²	10000	15000
X-Achsen-Verkehr	mm	10200/12200/14200/16200/20200/24200+750 (Änderung der Kopf)	10200/12200/14200/16200/20200/24200+750(/Änderung der heAnzeige)
Y-Achsen-Verkehr	mm	4800	5600
Z-Achse Reisen	mm	1250	1250
Entfernung von Spindelnase zum Arbeitstisch	mm	300-1550	500-1750
Abstand zwischen zwei Spalten	mm	4200	5200
Spindel Verjüngung		BT50	BT50
Spindel Max Geschwindigkeit	U/min	4000	3000
Spindelmotor	KW	22/26 (30/36)	30/37
Spindelantrieb Typ		direkte Verbindung	direkte Verbindung
Widderkreuzung Abschnitt	mm	500*500	500*500
Schnelle Fütterung Geschwindigkeit (X/Y/Z-Achse)	m/min	10.10.2010	10.10.2010
Magazinkapazität		24/32/40/60	24/32/40/60
Max. Werkzeugdurchmesser/-länge/-gewicht	Mm/mm/kg	φ110/300/15	φ110/300/15
Max. Werkzeugdurchmesser (angrenzend) ohne Werkzeug)	mm	φ250	φ250
Positionierung/Wiederholgenauigkeit Positioniergenauigkeit-X	mm	0,055/0,034、0,06/0,038、 0,065/0,042、0,07/0,046、 0,08/0,054、0,10/0,060	0,055/0,034、0,06/0,038、 0,065/0,042、0,07/0,046、 0,08/0,054、0,10/0,060
Positionierung/Wiederholgenauigkeit Positionierungsgenauigkeit-Y	mm	0,03/0,02	0,04/0,03
Positionierung/Wiederholgenauigkeit Positioniergenauigkeit-Z	mm	0,02/0,013	0,02/0,013

Produktvorteile

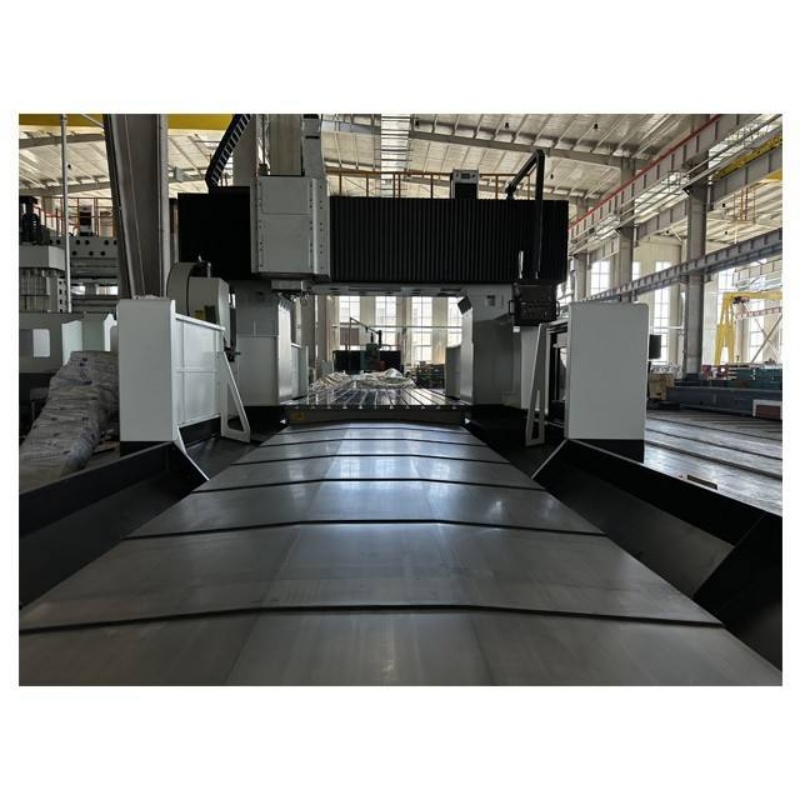

Stationärer Arbeitstisch mit beweglichem Portal
Das Werkstück bleibt stationär, während sich die Portalsäule entlang der X-Achse bewegt. Dadurch wird ein Verrutschen des Werkstücks verhindert, die Rüstzeit verkürzt und die Bearbeitung von Teilen ermöglicht, die länger als der Maschinentisch sind.
Unendlicher Verfahrweg entlang der X-Achse
Mit modularen Schienenverlängerungen können mit der DH-SERIE Werkstücke von praktisch unbegrenzter Länge bearbeitet werden, ideal für lange Schienenteile, Flugzeugrumpfsektionen, Schiffspropeller und Windkraftanlagenflügel.

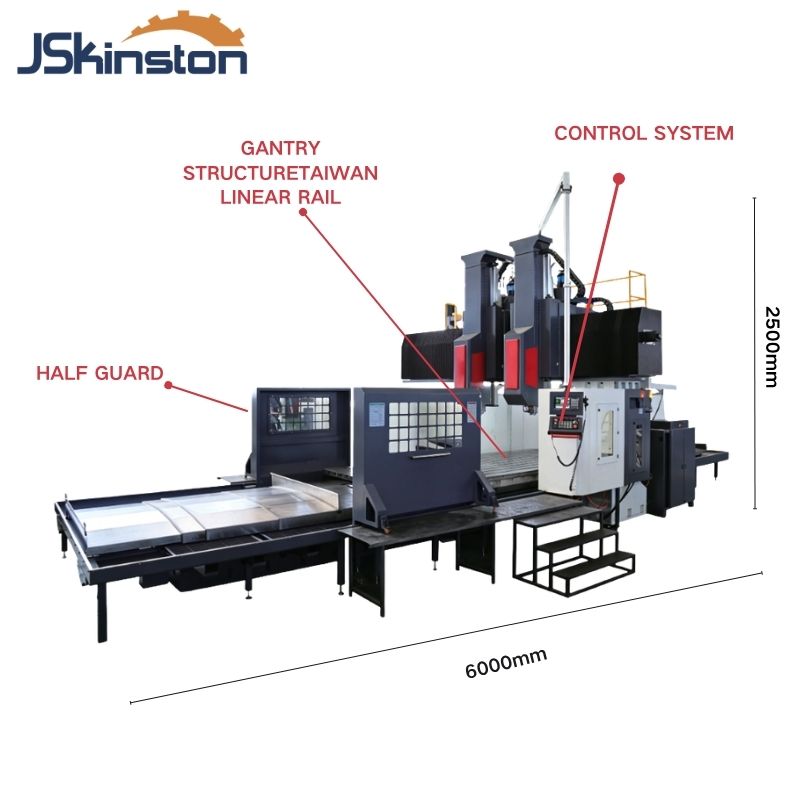

Hochsteife Doppelsäulenkonstruktion
Der bewegliche Portalrahmen verfügt über eine robuste Doppelsäulenkonstruktion mit weitspannender Unterstützung, die für außergewöhnliche Steifigkeit und Vibrationsdämpfung beim Zerspanen von Titan, Inconel und gehärtetem Stahl sorgt.
Hochleistungs-Linearführungen
Extra große, rollengelagerte Linearführungen auf allen Achsen gewährleisten eine reibungslose Bewegung, hohe Belastbarkeit und langfristige Genauigkeit auch unter anspruchsvollen Schnittbedingungen.
BT50-Spindel mit hohem Drehmoment
Ausgestattet mit einem 18,5-45kW Spindelmotor und BT50/HSK-Kegel, der ein hohes Drehmoment für aggressiven Materialabtrag und präzises Finish in einer einzigen Aufspannung liefert.

Jiangsu KINGSTON MASCHINE WERKZEUGE GROUP CO.,LTD

Die Jiangsu Kingston Machine Tools Group hat sich vor 20 Jahren in der Metallverarbeitung einen Namen gemacht. Seit der Gründung im Jahr 1998 vermarkten, verkaufen, warten und betreuen wir Metallbearbeitungsmaschinen und Fördertechnikprodukte auf dem internationalen Markt. Um unseren Kunden ein flexibleres und qualitativ hochwertigeres Maschinensortiment für höchste Ansprüche zu bieten, haben wir intensiv recherchiert und die besten Hersteller von Metallbearbeitungsmaschinen weltweit kontaktiert. Dazu gehörte auch der weltweit größte Hersteller von Wälzfräsmaschinen, CNC-Metalldrückmaschinen, Abkantpressen und Blechwalzwerken. Gemeinsam fertigten wir Maschinen nach unseren Spezifikationen unter der Marke Kingston. Unser Maschinenportfolio umfasst Wälzfräsmaschinen, CNC-Metalldrückmaschinen, hydraulische Stanzmaschinen, Abkantpressen, Scheren, Walzwerke, Profilbiegemaschinen, Stanzmaschinen, Plasma- und Laserschneidanlagen sowie Drehmaschinen.

Warum Sie sich für uns entscheiden sollten

Ausgereifte und stabile Technologie
Mit jahrelanger Erfahrung in der Fertigung von Werkzeugmaschinen und CNC-Anlagen setzen wir auf ausgereifte und stabile Prozesse – von der Konstruktion über die Auswahl der Kernkomponenten bis hin zur Endmontage. Unsere Maschinen zeichnen sich durch hohe Zuverlässigkeit, geringe Ausfallrate und präzise Fertigung aus und erfüllen somit die Anforderungen der langfristigen Dauerproduktion. Das macht uns zum bevorzugten Partner für Kunden weltweit.
Unterstützung kundenspezifischer Lösungen
Wir bieten exklusive, kundenspezifische Lösungen, die auf die Werkstückspezifikationen, die Bearbeitungstechnologie, die Produktionskapazität und die Gegebenheiten vor Ort abgestimmt sind. Dazu gehören CNC-Systeme, Verfahrwege, Geschwindigkeiten, Werkzeugwechsler, Vorrichtungen und Automatisierungsmodernisierungen. Eine Maschine, eine Lösung – für mehr Effizienz, geringere Kosten und höhere Wettbewerbsfähigkeit.
Kompletter Kundendienst
Unser professionelles Kundendienst- und Technikteam bietet weltweit Unterstützung bei Installation, Inbetriebnahme, Bedienungsschulungen und Wartung. Wir sind rund um die Uhr online erreichbar. Bei Geräteproblemen reagieren wir schnell, bieten zeitnahen technischen Support per Fernwartung und bei Bedarf Service vor Ort – für eine unterbrechungsfreie Produktion und sorgenfreie Nutzung.

Unsere Zertifizierung

Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

cnc gantry cutting machine

Fabrikvorführung

Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung.

heavy duty machining capacity gearbox milling machine

motor milling machine heavy duty machining capacity

Verpackung und Versand

Sicherer und professioneller Transport, pünktliche Lieferung garantiert

automatic heavy duty milling machine

fixed gantry cnc

Häufig gestellte Fragen

1: Wie kann ich die am besten geeigneten Maschinen auswählen?

Bitte teilen Sie uns Ihre Spezifikationen mit, damit wir das beste Modell für Sie auswählen können, oder Sie können das gewünschte Modell selbst bestimmen. Sie können uns auch die Produktzeichnung zusenden, dann wählen wir die am besten geeigneten Maschinen für Sie aus.

2: Was sind die Hauptprodukte Ihres Unternehmens?

Wir sind spezialisiert auf alle Arten von Maschinen, wie z. B. Vertikal-Bearbeitungszentren, Horizontal-Bearbeitungszentren, Portal-Bearbeitungszentren, Portal-Schienenschleifmaschinen, Hochpräzisions-Flachschleifmaschinen, Hochpräzisions-Rundschleifmaschinen und andere Produkte.

3: Wo befindet sich unsere Fabrik? Wie kann ich sie besuchen?

Unsere Fabrik befindet sich in Weihai, Shandong, China. Sie sind herzlich eingeladen, uns zu besuchen.

4: Wie lauten die Zahlungsbedingungen?

T/T, L/C

5: Wie hoch ist die Mindestbestellmenge?

1 Satz. (Nur bei einigen kostengünstigen Maschinen werden mehr als 1 Satz benötigt.)
