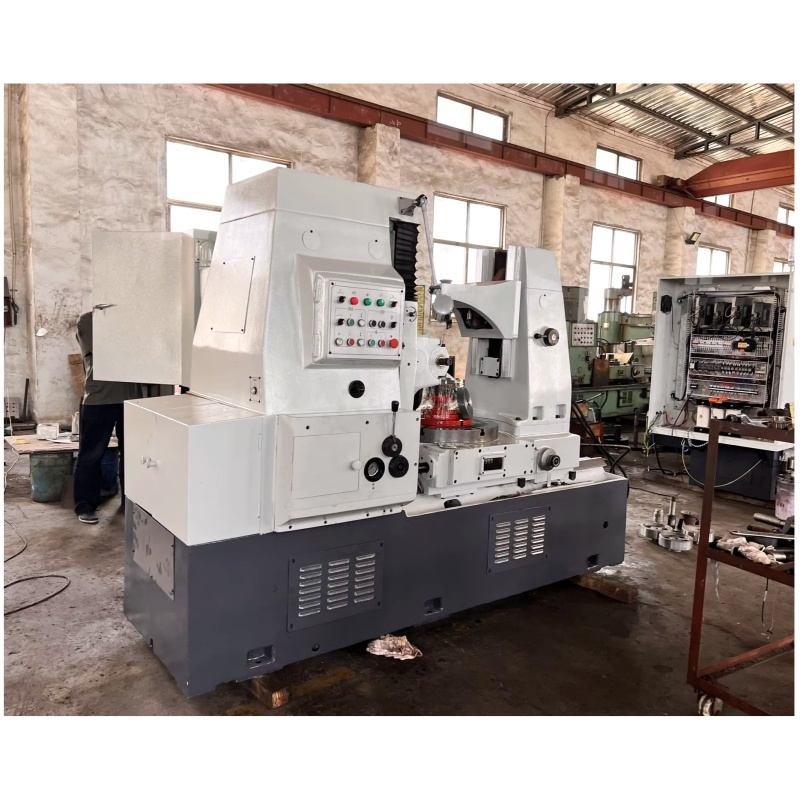

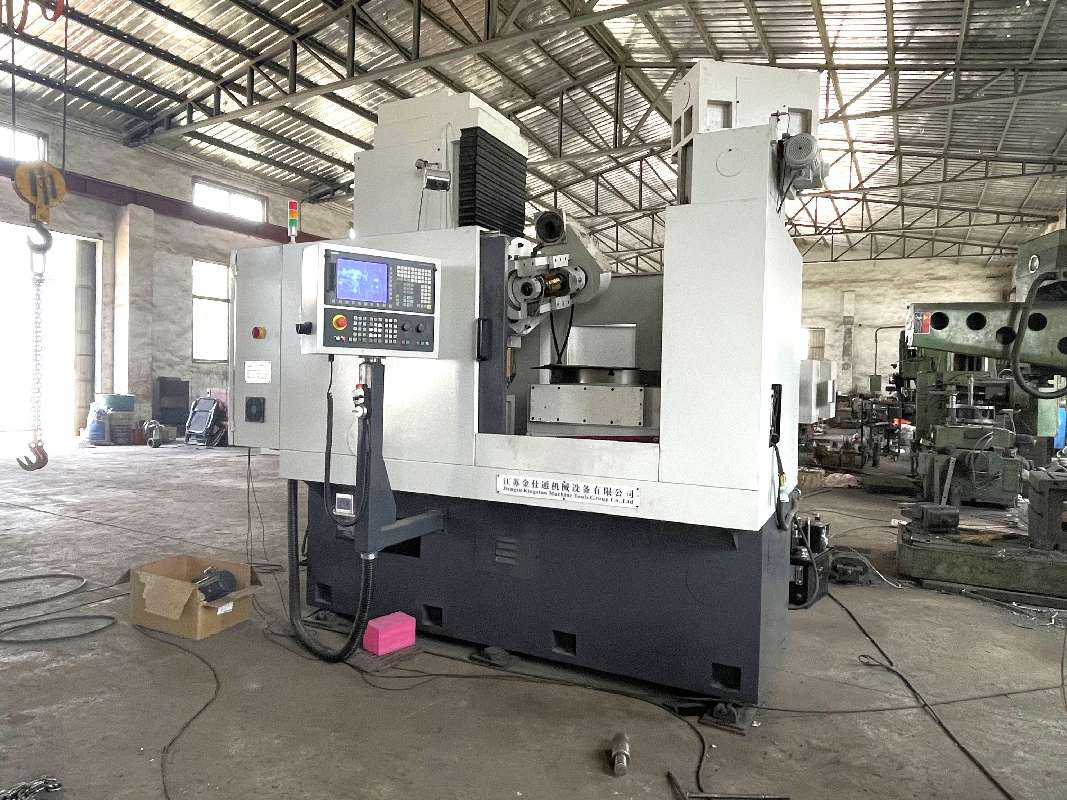

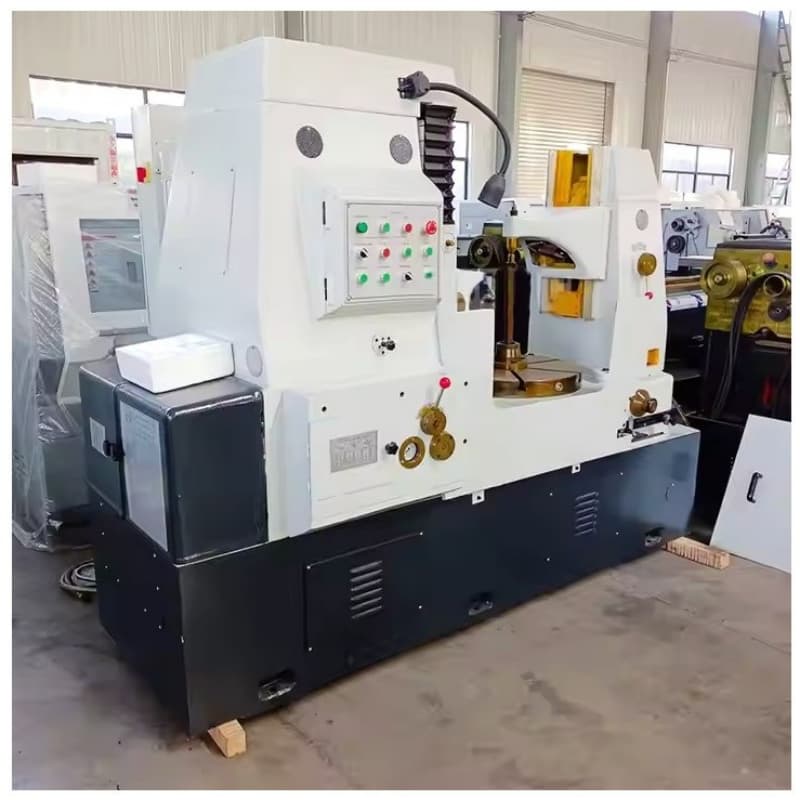

Vollautomatische CNC-Wälzfräsmaschine für Metallverzahnung mit Max-Modul 16 für die Fertigung

Vollautomatische CNC-Wälzfräsmaschine für Metallverzahnung mit Max-Modul 16 für die Fertigung

Die CNC-Wälzfräsmaschine ist eine hochpräzise automatische Werkzeugmaschine zur Zahnradbearbeitung, die Stirnräder, Schrägverzahnungen, Schneckenräder und andere Werkstücke effizient bearbeiten kann. Sie zeichnet sich durch hohe Steifigkeit, stabilen Lauf, hohe Bearbeitungsgenauigkeit und lange Lebensdauer aus und ist ideal für die Serienfertigung und Großserienproduktion verschiedener Zahnräder.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Farbe :
Optional
Verschiffungshafen :
Shanghai
Lieferzeit :
30
Gewicht :
6800kg

Jetzt anfragen

Merkmale

Durch die erhöhte Höhe der vertikalen Säule und den vergrößerten Hub wird der Arbeitsbereich effektiv erweitert.

*Mechanismus mit elektrisch Werkzeug Sprung erlaubt länger Kochfeld Und stark erhöht Servicee Leben of
Die Schneidwerkzeug .

* Das Schneckengetriebe mit einer hohen Präzision von über fünf Grad zeichnet sich durch lange Lebensdauer und gleichbleibende Genauigkeit aus.

* Die herkömmlichen Lager entlang der Wälzfräser werden durch Wälzlager ersetzt, um eine höhere Werkzeuggeschwindigkeit zu ermöglichen.

* Die äußere Stütze des kleinen Säulenreitstocks ist als Scharnierkonstruktion ausgeführt und kann leicht nach außen geöffnet werden, was das Aufhängen von Bauteilen mit großem Durchmesser erleichtert.

Spezifikation

Spezifikation	YK/YKD3150CNC6(4)	Einheit
Maximaler Werkstückdurchmesser	500	mm
Maximaler Elastizitätsmodul	10	mm
Schrägungswinkel des bearbeiteten Schrägzahnrads	±45°	°
Maximaler Durchmesser des eingebauten Wälzfräsers	160	mm
Maximale Länge des installierten Wälzfräsers	160	mm
Maximale axiale Bewegung des Wälzfräsers	100	mm
Austauschbarer Wälzfräser mit Dorndurchmesser	22 27 32 40	mm
Konizität der Spindelkegelbohrung des Wälzfräsers	MT5#	mm
Horizontaler Abstand von der Mitte des Wälzfräsers zur Mitte des Arbeitstisches	25-330	mm
Vertikaler Abstand von der Mitte des Wälzfräsers zur Oberfläche des Arbeitstisches	235-535	mm
Abstand von der Mitte der hinteren Säule zur Arbeitsfläche	350-700	mm

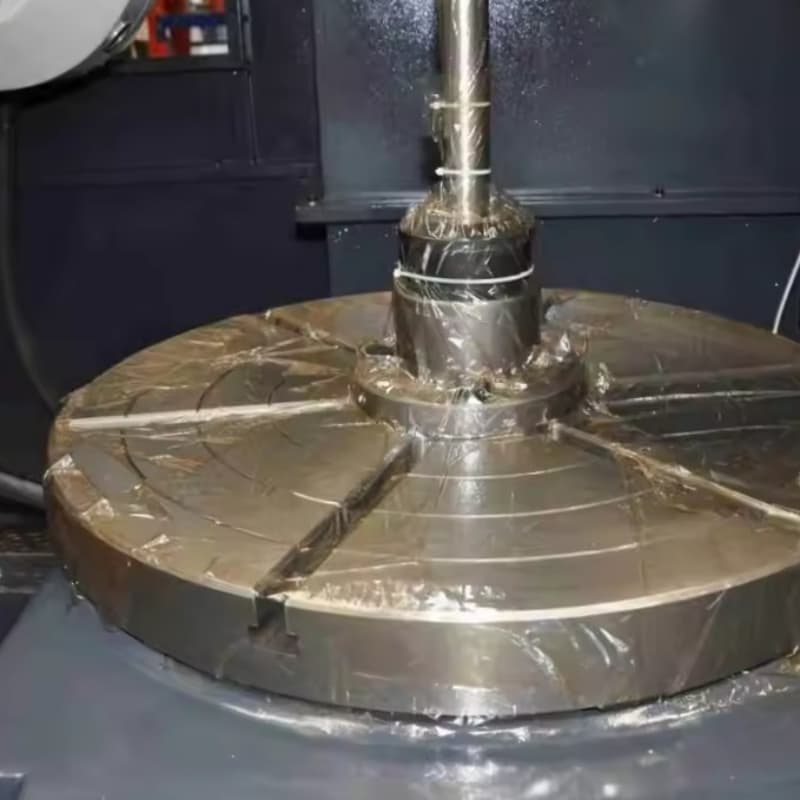

Durchmesser der Arbeitstischfläche	510	mm
Maximale Drehzahl der Wälzfräserspindel	625	U/min
Axialer Vorschubgeschwindigkeitsbereich (Z-Achse)	0-2000	mm/ min
Radialer Vorschubgeschwindigkeitsbereich (X-Achse)	0-2000	mm/ min
Maximale Tangentialgeschwindigkeit	2000	mm/min
Maximaler Geschwindigkeitsbereich des Arbeitstisches	30	U/min
Maximale Drehzahl des Werkzeughalters	4,5	o/s
Maschinenvolumen (L x B x H)	2,97 x 1,80 x 2,15	m
Gewicht der Maschine	5500/6800	kg

Produkteinführung

Leistung von diese Maschine:

1. Erhöhte Höhe für die vertikale Säule und vergrößerter Hub: Die vertikale Säule ist höher ausgeführt (180 mm größerer axialer Hub im Kopfschlitten im Vergleich zum YK3180 desselben Typs), um die Bearbeitung größerer Zahnbreiten zu ermöglichen.

2. Die Standzeit der Schneidwerkzeuge wird durch den Hub des Elektrowerkzeugs erhöht. Bei einem maximalen Hub von 180 mm benötigt das Elektrowerkzeug mehr Platz für das Schneidwerkzeug, was dessen Lebensdauer erheblich verlängert.

3. Hohe Präzision und lange Lebensdauer:Die Maschine verwendet ein hochpräzises Schneckengetriebe mit einer Genauigkeit von über fünf Grad und besteht aus einer Bronzelegierung mit hoher Abriebfestigkeit, was eine lange Lebensdauer und gleichbleibende Genauigkeit gewährleistet.

4.Höhere Werkzeuggeschwindigkeit zulässig: Wälzlager ersetzen die herkömmlichen Lager an den Wälzfräsern und ermöglichen so eine höhere Drehzahl der Werkzeuge.

5. Spielausgleichszylinderwird durch die axiale Bewegung des Werkzeughalters miteinbezogen, wodurch der Abstand zwischen den Gewindespindeln effektiv verringert und Vibrationen eliminiert werden.

6. Die praktische, hydraulisch angetriebene Konstruktion reduziert die Leerlaufzeiten sowie die Zeiten für den Einsatz der Schneidwerkzeuge.

7. Die äußere Abstützung des Reitstocks der kleinen Säule ist als Scharnierkonstruktion ausgeführt. und lässt sich leicht nach außen öffnen, was das Aufhängen von Bauteilen mit größerem Durchmesser erleichtert.
