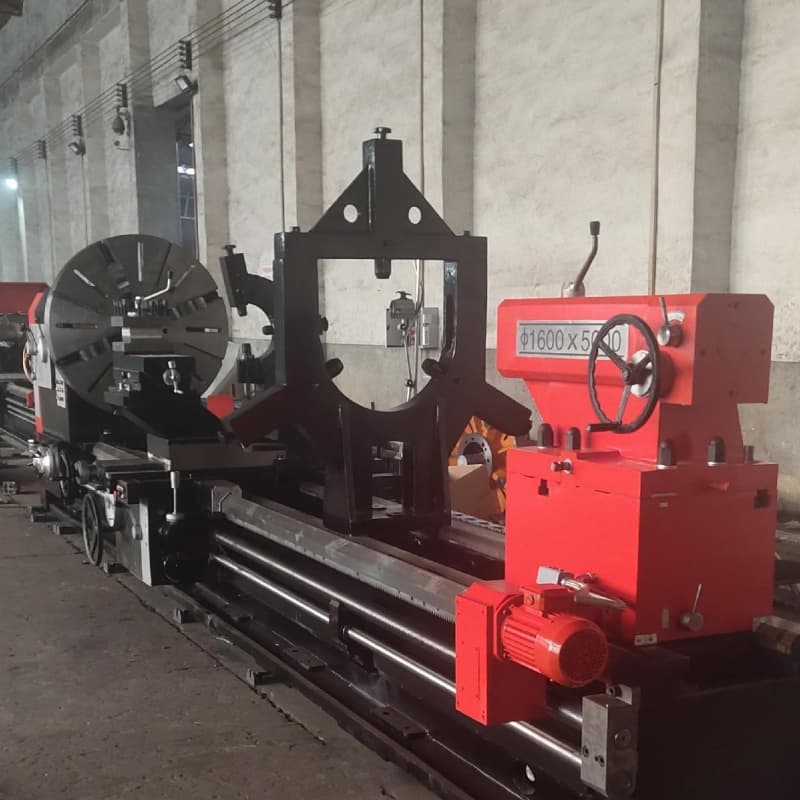

CW61160Bx5000mmx10T Horizontal-Drehmaschine mit motorisiertem Reitstock

Die Schwerlast-Horizontaldrehmaschine CW61160B ist eine großformatige konventionelle Drehmaschine für Drehbearbeitungen mit hoher Belastung. Mit einem maximalen Werkstückgewicht von 10 Tonnen und einer Bearbeitungslänge von bis zu 5000 mm ist sie für die Bearbeitung besonders langer und schwerer zylindrischer Werkstücke ausgelegt. Das robuste, einteilige Bett und die verstärkte Hauptkonstruktion gewährleisten herausragende Steifigkeit und Vibrationsfestigkeit und ermöglichen so einen stabilen Betrieb beim Schruppdrehen, Plandrehen, Gewindeschneiden und Einstechen verschiedenster Metalle. Ausgestattet mit einem motorisierten Reitstock vereinfacht sie die Bedienung erheblich und verbessert die Ausrichtungsgenauigkeit bei Werkstücken mit langen Wellen.

Bestellung (Mindestbestellmenge) :
1
Produktursprung :
China
Farbe :
Customized
Verschiffungshafen :
Qingdao
Lieferzeit :
30
Gewicht :
15000Kg

Jetzt anfragen

CW61160Bx5000mmx10T Horizontal-Drehmaschine mit motorisiertem Reitstock

Diese Drehmaschine ist mit einem durchdachten Getriebe und einem breiten Spektrum an einstellbaren Spindeldrehzahlen ausgestattet, die eine konstante Leistungsabgabe und gleichmäßige Rotationsleistung unter verschiedenen Arbeitsbedingungen gewährleisten. Alle mechanischen Kernkomponenten sind präzise gefertigt und montiert, wodurch die Laufreibung effektiv reduziert und ein zuverlässiger Betrieb auch bei langen Betriebsstunden sichergestellt wird.

Die Maschine eignet sich hauptsächlich zum Schneiden von Werkstücken im Innen- und Außenbereich von runden Zylindern, Kegeln und anderen rotierenden Teilen, zur Bearbeitung verschiedener gebräuchlicher metrischer, Zoll-, Modul- und Diametralgewinde sowie zum Räumen von Ölnuten und Keilnuten.

Spezifikation

Artikel	Einheit	CW61160Bx5000mmx10T
Schaukel über dem Bett	mm	1600
Schwenkbarer Schlitten/Querschlitten	mm	1200
Maximale Länge des Werkstücks	mm	5000
Maximalgewicht des Werkstücks	Tonne	10
Führungsschienenbreite	mm	755
Spindelbohrung und Spindelkopf	mm	130
Kegelspindelbohrung, vorderer Kegel und Oberseite	mm	φ140 , MT6
Spindeldrehzahl und Bereich	r/min	3.15-315 (Vorwort) 21 Arten； 3.5-278 (Umkehrung)12 Arten
Anzahl der Vorschübe pro Umdrehung (longitudinal/ transversal)	mm	56 Arten; 0,1–12 / 56 Arten; 0,05–6
Anzahl und Bereich der metrischen Gewinde	mm	44;1-120
Anzahl und Bereich der Zollgewinde		31;24-1/4T.PI
Anzahl und Bereich der Modul-Threads	mm	45;0,5-60
Anzahl und Bereich der Gewindesteigung		38; 1/2-56Dp
Maximaler Hub des unteren Schlittens	mm	820
Maximaler Verfahrweg des mittleren Werkzeugschlittens	mm/min	935
Maximaler Hub der oberen Rutsche	mm	300
Werkzeugauflage hohe Bewegungsgeschwindigkeit Längs	mm/min	3740
Werkzeugauflage mit hoher Bewegungsgeschwindigkeit horizontal	mm/min	1870

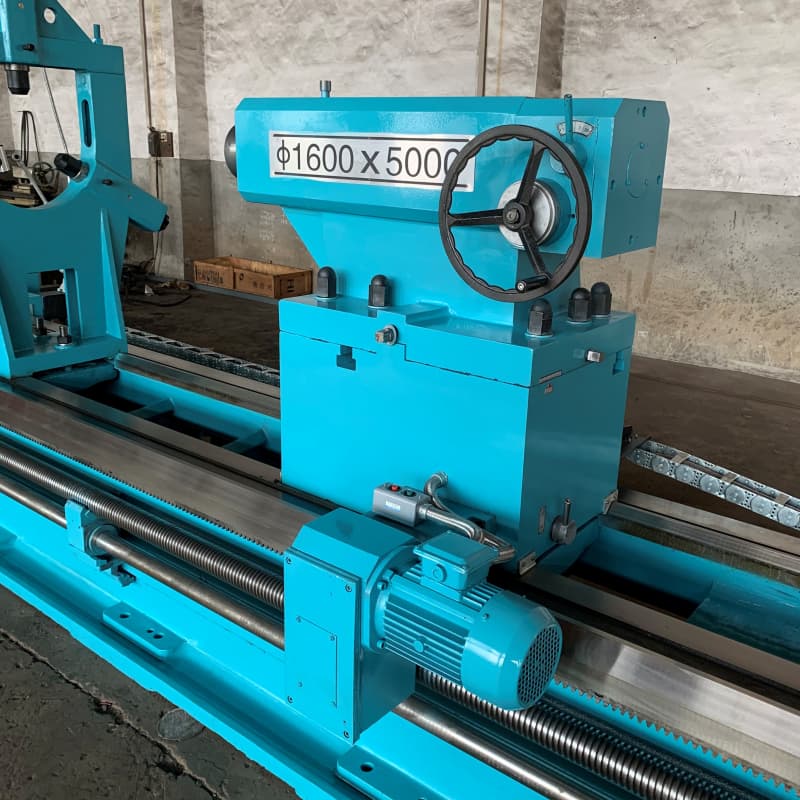

Durchmesser der Reitstockspindel	mm	198
Bewegung der Reitstockspindel	mm	300
Hauptmotorleistung	kw	22
Maschinengröße (L x B x H) ca.	mm	8100x2150x2400
Maschinengewicht ca.	kg	15000

Produktvorteile

Starre und präzise Bettkonstruktion

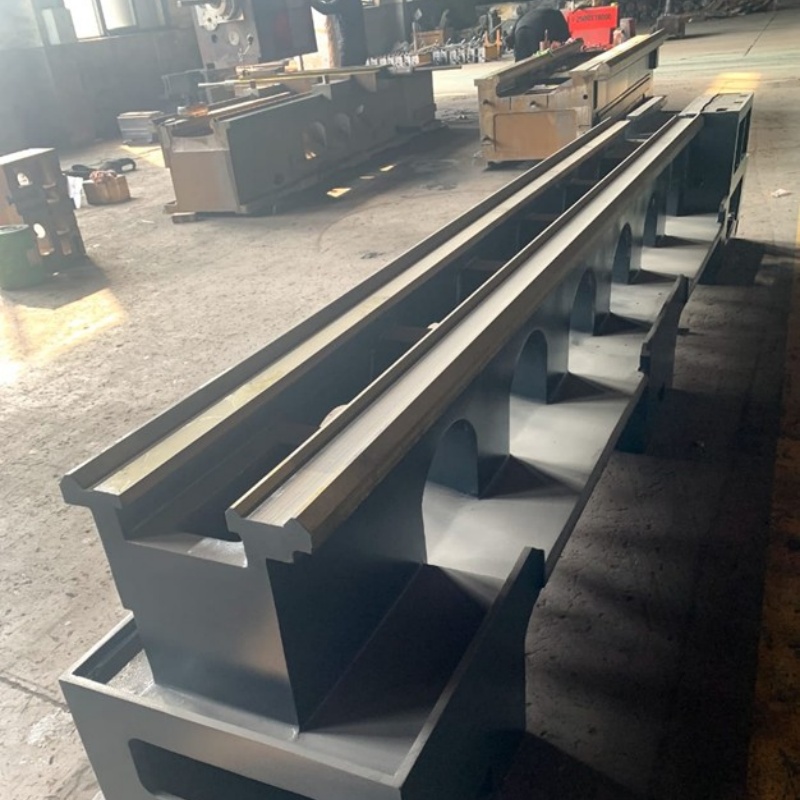

Verfügt über ein integral gegossenes HT250-Drehmaschinenbett mit optimierter interner Stahlanordnung. Die Führungsschienen werden hochfrequenzgehärtet und präzisionsgeschliffen, was für hervorragende Steifigkeit, stabile Genauigkeit und hohe Zerspanungsleistung sorgt.
Flexible Spindel & einfache Bedienung
Ausgestattet mit einem schnellgängigen Schiebemechanismus und intuitiver Einhandbedienung. Spindelschaltung, Rückwärtslauf und Bremsen lassen sich sowohl hydraulisch als auch manuell steuern und ermöglichen so eine flexible Bedienung.
Vielseitige Bearbeitungskapazität
Ausgestattet mit einem motorbetriebenen Werkzeughalter, der Längsvorschub und Kegeldrehen ermöglicht, führt sie Runddrehen, Plandrehen, Bohren, Ausdrehen und andere Bearbeitungsprozesse an verschiedenen Metallwerkstücken durch.
Zuverlässige Leistung und Sicherheit
Der breite Spindeldrehzahlbereich ermöglicht anspruchsvolle und schnelle Bearbeitungsprozesse. Die Zwangsschmierung gewährleistet einen stabilen Betrieb. Ein Überlastschutz verhindert effektiv Maschinenschäden.

Jiangsu KINGSTON MASCHINE WERKZEUGE GROUP CO.,LTD

Die Jiangsu Kingston Machine Tools Group hat sich vor 20 Jahren in der Metallverarbeitung einen Namen gemacht. Seit der Gründung im Jahr 1998 vermarkten, verkaufen, warten und betreuen wir Metallbearbeitungsmaschinen und Fördertechnikprodukte auf dem internationalen Markt. Um unseren Kunden ein flexibleres und qualitativ hochwertigeres Maschinensortiment für höchste Ansprüche zu bieten, haben wir intensiv recherchiert und die besten Hersteller von Metallbearbeitungsmaschinen weltweit kontaktiert. Dazu gehörte auch der weltweit größte Hersteller von Wälzfräsmaschinen, CNC-Metalldrückmaschinen, Abkantpressen und Blechwalzwerken. Gemeinsam fertigten wir Maschinen nach unseren Spezifikationen unter der Marke Kingston. Unser Maschinenportfolio umfasst Wälzfräsmaschinen, CNC-Metalldrückmaschinen, hydraulische Stanzmaschinen, Abkantpressen, Scheren, Walzwerke, Profilbiegemaschinen, Stanzmaschinen, Plasma- und Laserschneidanlagen sowie Drehmaschinen.

Warum Sie sich für uns entscheiden sollten

Ausgereifte und stabile Technologie
Mit jahrelanger Erfahrung in der Fertigung von Werkzeugmaschinen und CNC-Anlagen setzen wir auf ausgereifte und stabile Prozesse – von der Konstruktion über die Auswahl der Kernkomponenten bis hin zur Endmontage. Unsere Maschinen zeichnen sich durch hohe Zuverlässigkeit, geringe Ausfallrate und präzise Fertigung aus und erfüllen somit die Anforderungen der langfristigen Dauerproduktion. Das macht uns zum bevorzugten Partner für Kunden weltweit.
Unterstützung kundenspezifischer Lösungen
Wir bieten exklusive, kundenspezifische Lösungen, die auf die Werkstückspezifikationen, die Bearbeitungstechnologie, die Produktionskapazität und die Gegebenheiten vor Ort abgestimmt sind. Dazu gehören CNC-Systeme, Verfahrwege, Geschwindigkeiten, Werkzeugwechsler, Vorrichtungen und Automatisierungsmodernisierungen. Eine Maschine, eine Lösung – für mehr Effizienz, geringere Kosten und höhere Wettbewerbsfähigkeit.
Kompletter Kundendienst
Unser professionelles Kundendienst- und Technikteam bietet weltweit Unterstützung bei Installation, Inbetriebnahme, Schulungen und Wartung. Wir sind rund um die Uhr online erreichbar. Bei Geräteproblemen reagieren wir schnell, bieten zeitnahen technischen Support per Fernwartung und bei Bedarf Service vor Ort – für eine unterbrechungsfreie Produktion und sorgenfreien Betrieb.

Unsere Zertifizierung

Autorisierte Zertifizierungen, stabile und zuverlässige Qualität.

vertical milling machine

Fabrikvorführung

Professionelle Produktionsbasis, Stärke in der Präzisionsfertigung.

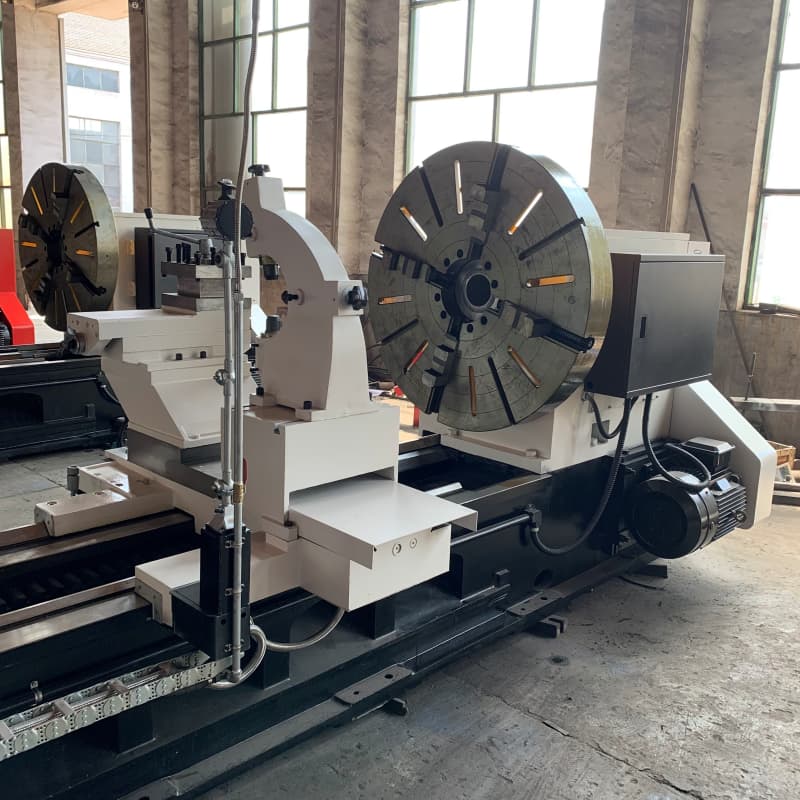

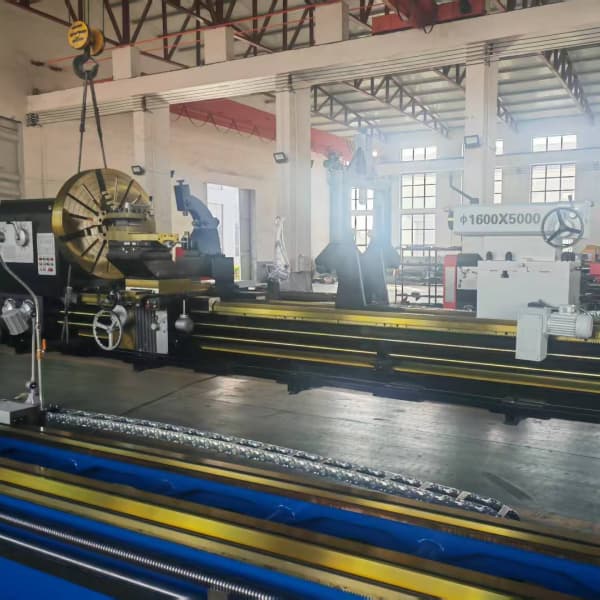

Long Shaft Machining Lathe Facing Machining Lathe

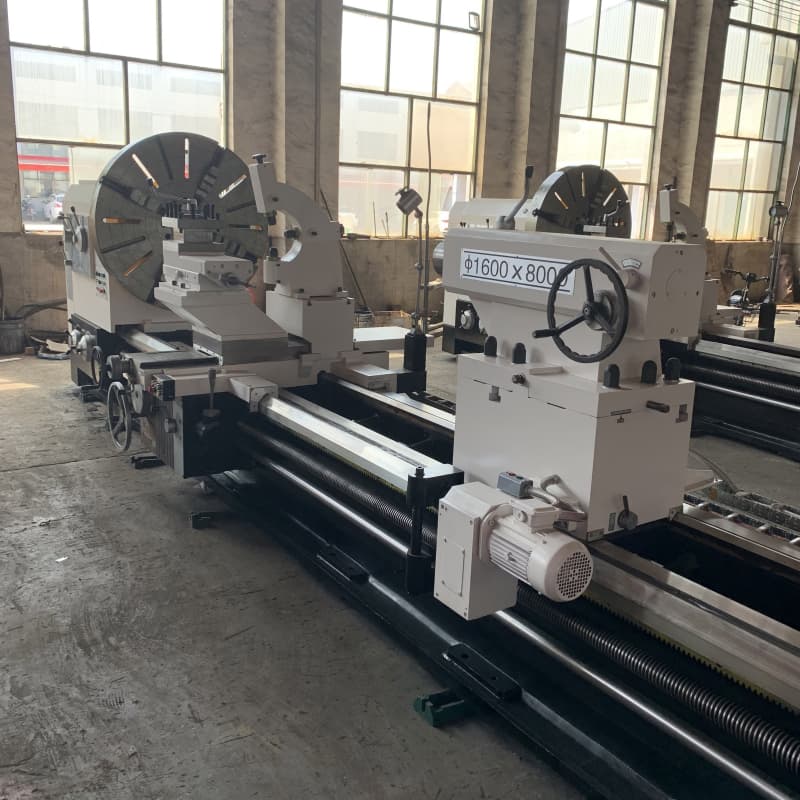

Thread Cutting Lathe Precision Centering Lathe

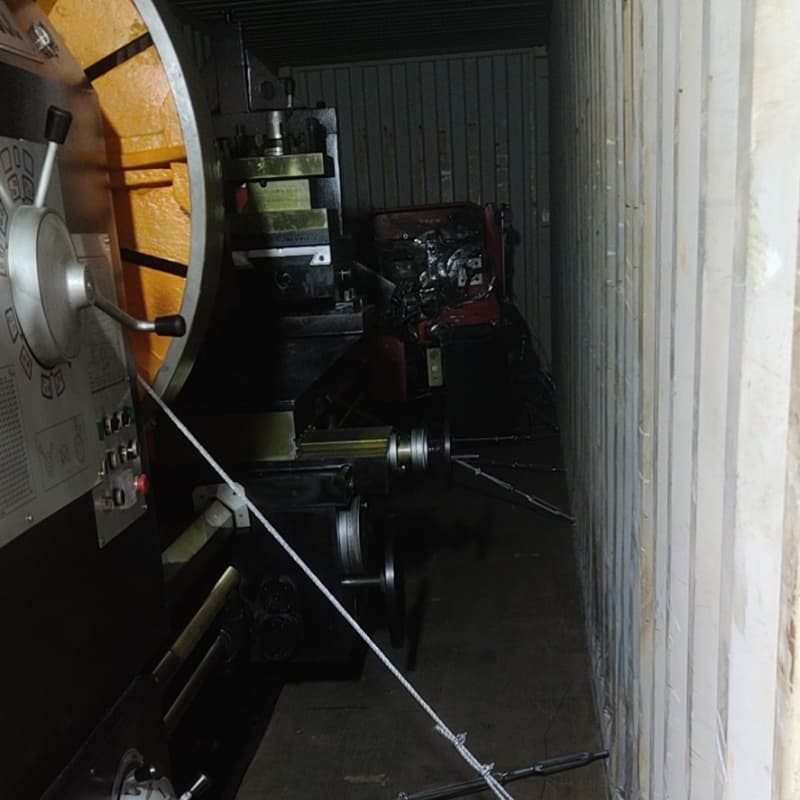

Verpackung und Versand

Sicherer und professioneller Transport, pünktliche Lieferung garantiert

horizontal and vertical milling machine

packing

Häufig gestellte Fragen

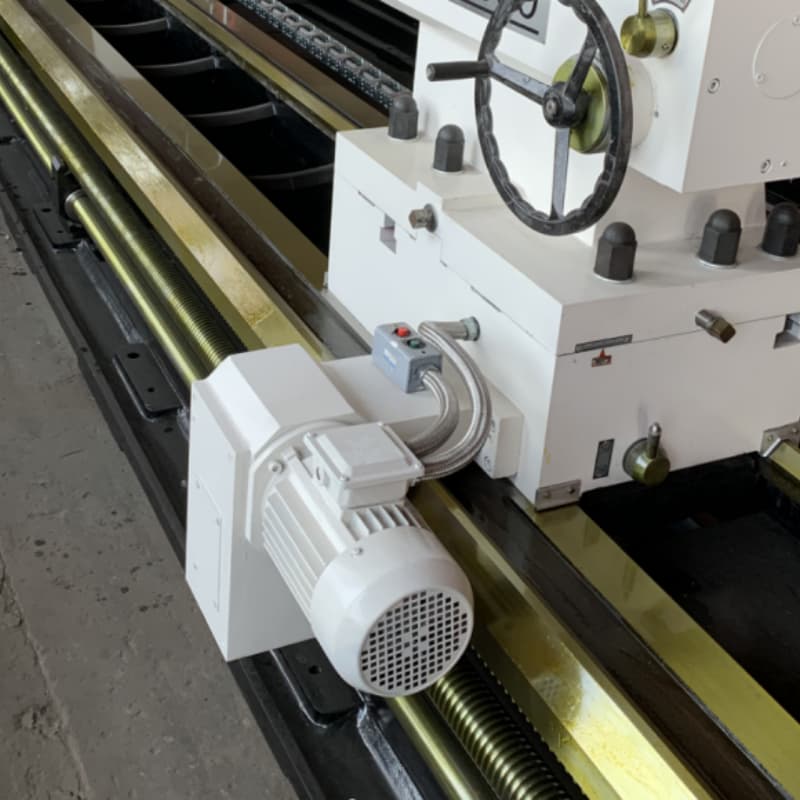

F: Was sind die Vorteile des motorisierten Reitstocks?

A: Der motorisierte Reitstock ermöglicht automatisches Vor- und Zurückfahren, spart manuelle Arbeit, verbessert die Arbeitseffizienz und gewährleistet eine gleichbleibende Positioniergenauigkeit bei der Chargenbearbeitung.

F: Welchen Durchmesser hat die Spindelbohrung?

A: Die Spindelbohrung ist mit einer großen Öffnung versehen, die das Durchführen langer Stangenmaterialien ermöglicht und sich für rohrförmige und wellenförmige Werkstücke eignet. Spezielle Abmessungen sind auf Anfrage erhältlich.

F: Aus welchem Material besteht das Maschinenbett?

A: Das gesamte Bett besteht aus hochfestem Gusseisen und wurde einer strengen Alterungsbehandlung unterzogen. Es zeichnet sich durch hohe Steifigkeit, Formstabilität und gute Stoßfestigkeit für den dauerhaften Einsatz unter hoher Belastung aus.

F: Welche Bearbeitungsvorgänge kann diese Drehmaschine durchführen?

A: Sie eignet sich zum Drehen von Außenkreisen, Innenbohrungen, Stirnflächen, Kegeln, Gewinden, Nuten und Rändeln. Sie wird häufig für die Schrupp- und Schlichtbearbeitung von Metallwerkstücken eingesetzt.

F: Welcher Spindeldrehzahlbereich ist möglich?

A: Es verfügt über einen großen Drehzahlregelbereich, eine stabile Rotation und eine hohe Belastbarkeit und erfüllt somit die Anforderungen an das Drehen verschiedener Metallwerkstoffe.
