Aufbau und Einführung der Bohrmaschine

A Bohrmaschine Die Bohrmaschine ist eine unverzichtbare Werkzeugmaschine zur Metallbearbeitung, die hauptsächlich zur Bohrungsbearbeitung eingesetzt wird. Sie führt Bohr-, Reib-, Senk-, Plan- und Gewindeschneidarbeiten durch, indem sie die rotierende und vorgeschobene Bewegung der Schneidwerkzeuge nutzt. Verschiedene Bohrmaschinentypen weisen unterschiedliche Bauformen auf, um den jeweiligen Bearbeitungsanforderungen gerecht zu werden.

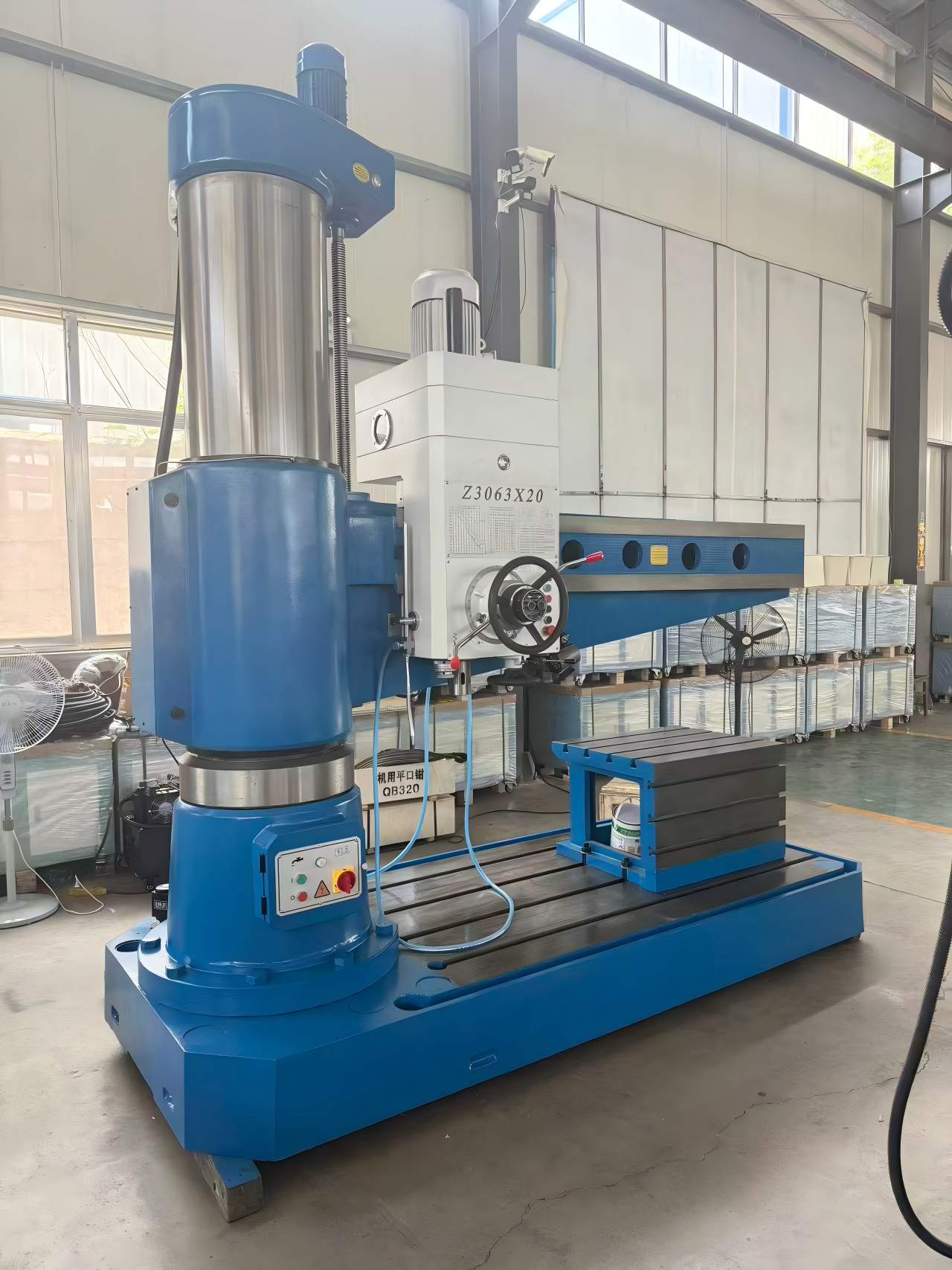

Radialbohrmaschinen Sie sind der am weitesten verbreitete Typ in Schwerlastwerkstätten. Das Fundament besteht aus schwerem Gusseisen mit T-Nuten zur Werkstückaufnahme oder zum Aufnehmen von Arbeitstischen und Schnittkräften. Es trägt die Innensäule. Die Säule besteht aus einer Innen- und einer Außensäule. Die Innensäule ist fest mit dem Fundament verbunden. Die Außensäule umschließt die Innensäule und kann sich zusammen mit dem Radialarm mithilfe von Verriegelungsmechanismen drehen. Der Radialarm ist an der Außensäule montiert. Er kann gehoben und gesenkt sowie um 360 Grad gedreht werden. Das Spindelgehäuse gleitet horizontal auf seiner Führungsschiene, wobei die Hubbewegung von einem Hubmotor angetrieben wird. Das Spindelgehäuse sitzt auf der Führungsschiene des Radialarms. Im Inneren befinden sich Wechselräder und Vorschubmechanismen für variable Spindeldrehzahlen und Vorschubgeschwindigkeiten. Es ist seitlich verschiebbar und mit einer Verriegelung ausgestattet. Die Spindeleinheit verfügt über eine Morsekonusbohrung zur Aufnahme von Bohrern, Reibahlen und Gewindebohrern und ermöglicht die Hauptdrehbewegung sowie den axialen Vorschub. Der Verriegelungsmechanismus kann hydraulisch oder mechanisch sein. Die Säule, der Radialarm und das Spindelgehäuse werden während der Bearbeitung fixiert, um Verschiebungen und Vibrationen zu verhindern. Hydraulische Ausführungen ermöglichen die synchrone Fixierung aller drei Komponenten. Der Arbeitstisch nimmt die Werkstücke auf und ist bei einigen Modellen abnehmbar. Große Werkstücke lassen sich direkt in die T-Nuten des Sockels einspannen. Das elektrische System umfasst Hauptmotor, Hubmotor, Drucktaster und Steuerschaltungen.

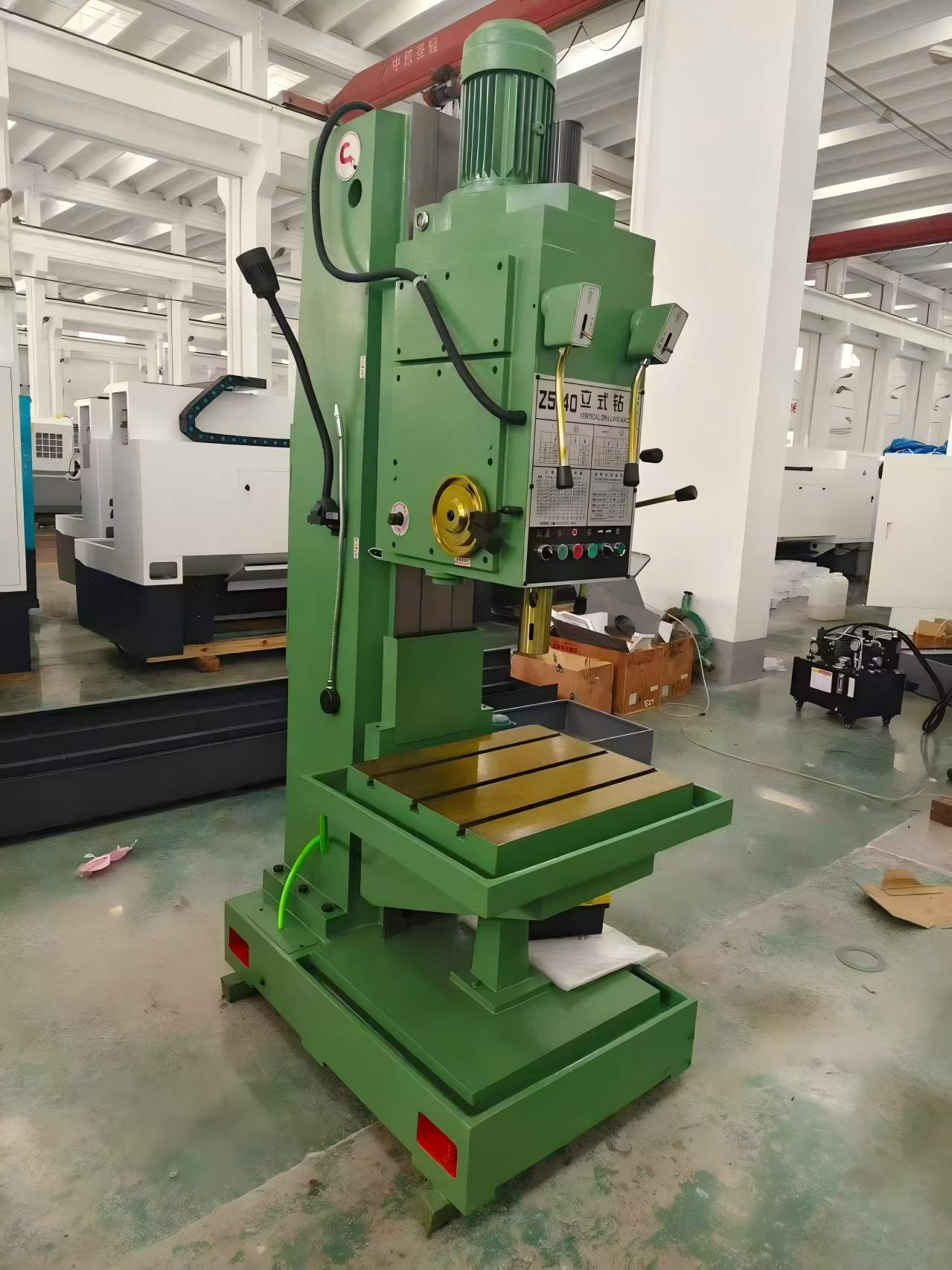

Vertikalbohrmaschinen Die Maschine besteht aus einem Sockel, einer Vierkantsäule, einem Spindelkasten, einer Spindel, einem höhenverstellbaren Arbeitstisch, einem Vorschubmechanismus und einer elektrischen Steuerung. Der Sockel trägt die gesamte Maschine und verfügt über T-Nuten zur Werkstückspannung. Spindelkasten und Arbeitstisch bewegen sich vertikal entlang der Führungsschiene der Vierkantsäule. Der Spindelkasten ermöglicht Drehzahländerung und Vorschub. Die Spindel nimmt die Schneidwerkzeuge auf und führt die Dreh- und Vorschubbewegung aus. Der Vorschub kann manuell oder automatisch erfolgen. Bei Vertikalbohrmaschinen justiert der Bediener die Bohrlochpositionen durch Verschieben der Werkstücke, anstatt die Maschine selbst zu bewegen. Daher ist eine großflächige Positionsverstellung nicht möglich.

Tischbohrmaschinen sind kompakte, kleine Bohrgeräte. Ihre Hauptbestandteile sind das Gestell, die Säule, der Spindelstock, die Spindel, der Arbeitstisch und der Vorschubhebel. Alle Vorschubvorgänge erfolgen manuell.

Häufig gestellte Fragen

Frage 1: Was sind die wichtigsten Arten von Bohrmaschinen?

A1: Radialbohrmaschine, Vertikalbohrmaschine und Tischbohrmaschine für verschiedene Werkstückgrößen.

Frage 2: Was ist das Besondere an der Radialbohrmaschine Z30?

A2: Der Radialarm kann gedreht und angehoben werden, schwere Werkstücke müssen nicht bewegt werden.

Frage 3: Hydraulische Verriegelung vs. mechanische Verriegelung?

A3: Die hydraulische Verriegelung unterstützt die synchrone Verriegelung für bessere Steifigkeit und Stabilität.

Frage 4: Welche Werkzeuge können an der Spindel montiert werden?

A4: Bohrer, Reibahlen, Gewindebohrer über Morsekonusbohrung.

Frage 5: Welche Bearbeitungsvorgänge können Bohrmaschinen durchführen?

A5: Bohren, Reiben, Senken, Plandrehen und Gewindeschneiden.
