CNC-Portalfräsmaschine: Strukturelle Merkmale, Kernvorteile und Bearbeitungsanwendungen

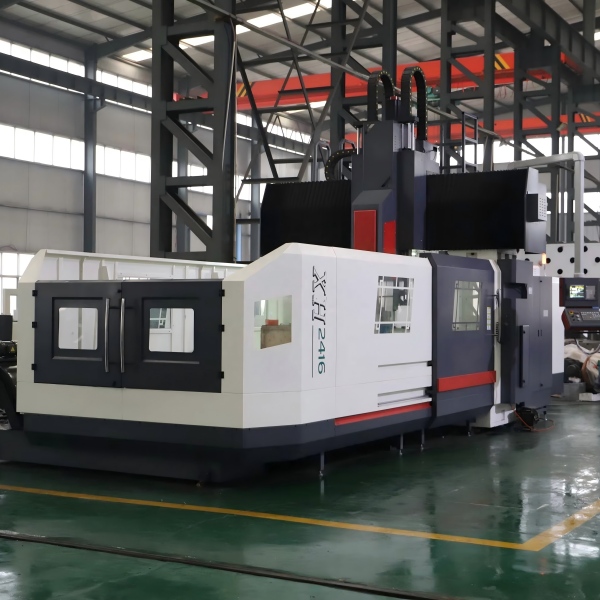

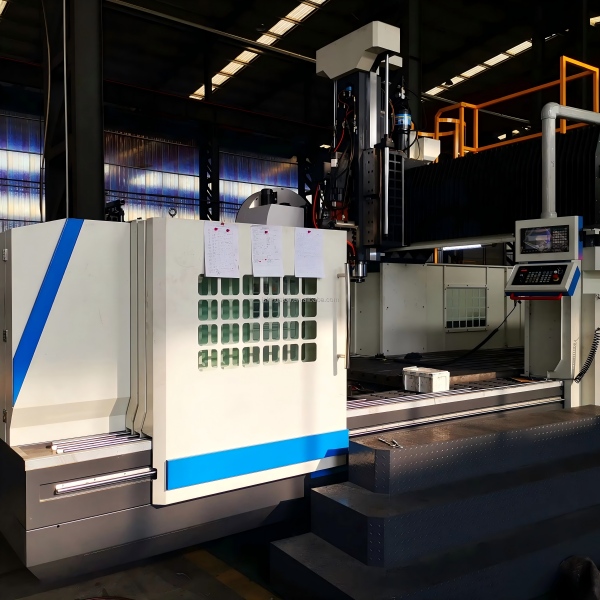

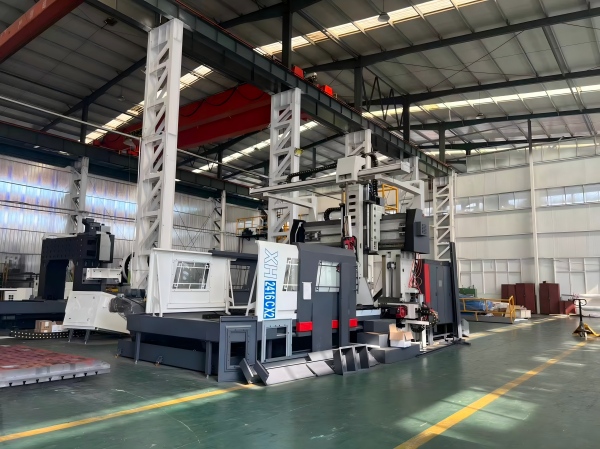

CNC-Portalfräsmaschine Die Maschine verfügt über einen Portalrahmen aus zwei Säulen und einem Querträger. Der Arbeitstisch ist feststehend oder längsverfahrbar, während der Fräskopf quer und vertikal entlang des Querträgers vorgeschoben wird. Als Kernausrüstung für die Bearbeitung großformatiger und hochbelasteter Teile findet sie breite Anwendung im Formenbau, Maschinenbau, Energieanlagenbau, der Luft- und Raumfahrt, dem Schiffbau und weiteren Branchen. Sie bewältigt anspruchsvolle Bearbeitungsherausforderungen bei der Schwerzerspanung und der mehrstufigen Verbundbearbeitung großer Werkstücke.

1. Wichtigste Gebäudetypen

Es gibt zwei Haupttypen: Portalfräsmaschinen mit festem Träger und Portalfräsmaschinen mit beweglichem Träger.

• Portalfräsmaschine mit festem Träger: Die Höhe des Querträgers bleibt unverändert. Sie zeichnet sich durch hervorragende Stabilität, gleichbleibende Genauigkeit und einfache Wartung aus. Sie ist das beliebteste Modell auf dem Markt und ideal für großformatige Formen, Platten und Maschinenrahmenbauteile.
• Portalfräsmaschine mit beweglichem Träger: Der Querträger lässt sich entlang zweier Säulen auf und ab bewegen und ermöglicht so einen größeren Verfahrweg in Z-Richtung. Sie eignet sich für schwere Gussteile mit großen Höhenunterschieden.

Die Konfigurationen umfassen 3-, 4- und 5-Achs-Portalfräsmaschinen. Winkel- und Universalfräsköpfe können zur Bearbeitung von Seiten- und Schrägbohrungen eingesetzt werden.

2. Wichtigste Vorteile

• Hohe Gesamtsteifigkeit für schwere Schneidarbeiten

Der Portalrahmen mit Doppelsäulen ist aus einem Stück gegossen und zeichnet sich durch hervorragende Biege- und Torsionsfestigkeit aus. Vibrationen werden beim Schneiden effektiv gedämpft. Er ermöglicht aggressives Fräsen mit hoher Schnitttiefe und großem Vorschub bei harten Werkstoffen wie Stahlguss, Gusseisen und dicken Stahlplatten. Das Ergebnis sind gute Oberflächengüten, lange Werkzeugstandzeiten und minimale Genauigkeitsabweichungen auch bei der Serienfertigung.

• Großer Verfahrweg und hohe Tragfähigkeit

Sie bietet einen großzügigen Arbeitsweg und einen hochbelastbaren Arbeitstisch, der das Spannen und Bearbeiten von extragroßen Gussteilen, Stahlplatten und geschweißten Bauteilen in einer einzigen Aufspannung ermöglicht. Das Aufteilen großer Werkstücke für die Segmentbearbeitung entfällt, was die Maßgenauigkeit der Teile deutlich verbessert.

• Hohe Verarbeitungseffizienz und multifunktionale Erweiterbarkeit

Die Bearbeitung mehrerer Prozesse, einschließlich Fräsen, Bohren, Ausdrehen und Gewindeschneiden, kann mit nur einer Aufspannung durchgeführt werden. Durch die Reduzierung von Nachspannvorgängen werden Positionierfehler minimiert. Optionales Zubehör wie Drehtisch, Universal-Fräskopf und AC-Achse ermöglicht die simultane 4- oder 5-Achs-Bearbeitung komplexer, gekrümmter Oberflächen.

• Gute Offenheit und flexible Produktionsgestaltung

Die offene Portalkonstruktion ermöglicht ein bequemes Be- und Entladen der Werkstücke. Große Teile können per Kran auf den Arbeitstisch gehoben werden. Die Anlage eignet sich sowohl für die Einzelteilfertigung als auch für die Serienbearbeitung.

• Stabile Langzeitpräzision

Das dicke Gussbett und die verstärkte Portalkonstruktion absorbieren effektiv Schnittstöße. Die thermische Verformung wird präzise kontrolliert. Die Maschine gewährleistet eine stabile Maßgenauigkeit auch bei langstündigem Dauerbetrieb und erfüllt damit die strengen Toleranzanforderungen für Bauteile der Schwerindustrie.

3. Typische Anwendungsszenarien

Formgrundplatte, Großform, Strukturbauteile für Maschinenbauer, Teile für Energieanlagen, Schiffskomponenten, Rahmen für Automatisierungsanlagen, Dickblechbearbeitung, große Schweißteile.

4. Häufig gestellte Fragen

Frage 1: Worin besteht der Unterschied zwischen einer Portalfräsmaschine mit festem und einer mit beweglichem Träger?

A: Die Ausführung mit festem Träger bietet eine konstante Trägerhöhe, höhere Steifigkeit und geringere Wartungskosten und eignet sich für die meisten gängigen großen Werkstücke. Die Ausführung mit beweglichem Träger ermöglicht das Anheben höherer Teile, ist jedoch komplexer aufgebaut und daher teurer in der Anschaffung.

Frage 2: Kann eine 3-Achs-Portalmaschine geneigte Oberflächen bearbeiten?

A: Mit dem Standard-3-Achs-Modell lassen sich geneigte Flächen nicht direkt bearbeiten. Für die Bearbeitung geneigter und komplexer gekrümmter Flächen benötigen Sie einen Universal-Fräskopf oder ein Upgrade auf eine 4- bzw. 5-Achs-Konfiguration.

Frage 3: Welches Material kann eine Portalfräsmaschine bearbeiten?

A: Es eignet sich für Gusseisen, Stahlguss, Kohlenstoffstahl, legierten Stahl, Aluminiumlegierungen und andere Metallwerkstoffe. Es wird häufig für die Schwerzerspanung von großformatigen Metallwerkstücken eingesetzt.

Frage 4: Welche Faktoren beeinflussen die Bearbeitungsgenauigkeit von Portalfräsmaschinen?

A: Zu den wichtigsten Faktoren zählen die Steifigkeit des Gussteils, die Qualität der Führungsbahnen und der Kugelgewindespindel, die Spindelleistung, der thermische Zustand der Maschine und die Werkstückspannung. Regelmäßige Wartung ist ebenfalls unerlässlich, um die langfristige Genauigkeit zu gewährleisten.

Frage 5: Ist eine Portalfräsmaschine für die Massenproduktion kleiner Teile geeignet?

A: Nicht empfehlenswert. Portalbearbeitungsmaschinen sind für große Werkstücke ausgelegt. Die Massenproduktion kleiner Teile ist mit vertikalen Bearbeitungszentren kostengünstiger.
